وادار میانی چیست و چه نقشی در ایمنی دیوار دارد؟
دیوار، همیشه دیوار نیست؛ گاهی فقط یک جداکننده ی ظریف است که اگر درست مهار نشود، در لحظه ی بحران می تواند به خطرناک ترین قطعه ی ساختمان تبدیل شود. بسیاری از آسیب های زلزله، نه از فروریختن اسکلت، بلکه از شکست و ریزش دیوارهای غیرسازه ای رخ می دهد؛ دیوارهایی که باربر نیستند اما جان بر هستند. اینجاست که وادار میانی مثل یک ستونِ پنهان وارد صحنه می شود: عضوی برای مهار، برای کنترل، برای اینکه دیوار در برابر لرزش و تغییرشکل، یک باره وا نرود.
در این مقاله، وادار میانی را دقیق و کاربردی می شناسیم؛ از تعریف و جایگاهش تا ضوابط اجرایی و خطاهایی که در کارگاه ها تکرار می شود و هزینه اش را ایمنی می پردازد.
در اجرای وادار میانی فلزی، توجه به قیمت آهن آلات نقش مهمی در برآورد هزینه نهایی پروژه دارد، زیرا انتخاب مقطع مناسب می تواند هم ایمنی دیوار را تضمین کند و هم از افزایش بی دلیل هزینه ها جلوگیری نماید.
وادار میانی چیست؟
وادار میانی عضوی عمودی یا نزدیک به عمودی است که در میانه ی طول دیوار قرار می گیرد تا دیوارهای غیرسازه ای (مثل دیوارهای تیغه ای یا پیرامونیِ غیرباربر) در برابر نیروهای جانبی، خمش و تغییرمکان های نسبی طبقات، مهار شوند.
به زبان ساده تر، وادار میانی تکیه گاه اضافی برای دیواری است که طول یا ارتفاعش آن قدر زیاد است که به تنهایی تاب نمی آورد.
وادار میانی می تواند از جنس فولاد، بتن یا حتی برخی سیستم های پیش ساخته باشد؛ اما هدفش ثابت می ماند:
دیوار را به رفتار قابل پیش بینی نزدیک کند، ترک را کم کند، و احتمال ریزش را پایین بیاورد.
تفاوت وادار میانی با وادار کناری

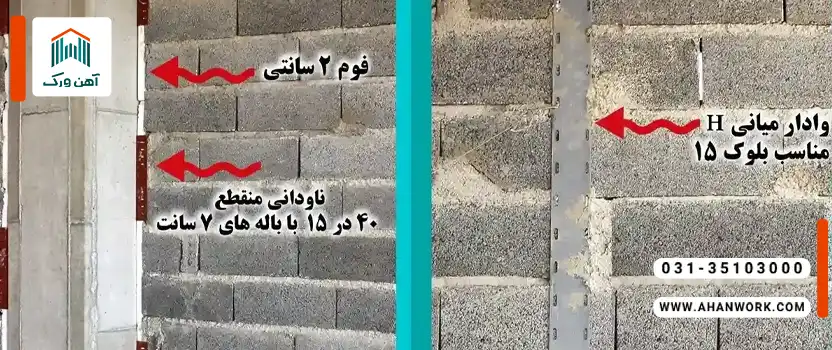

وادار کناری معمولاً در انتهای دیوار، کنار ستون ها یا کلاف های پیرامونی نصب می شود؛ یعنی دیوار را از لبه ها مهار می کند. اما وادار میانی دقیقاً برای جایی است که دیوار در میانه ی دهانه ی خودش ضعیف می شود؛ همان جایی که بیشترین خمش رخ می دهد و ترک ها دوست دارند از همان جا آغاز شوند.
اگر بخواهیم تصویری نگاه کنیم:
وادار کناری مثل قاب گرفتن یک تابلوست؛ وادار میانی مثل گذاشتن یک تکیه گاه پشت تابلو تا در وسط خم نشود.
محل قرارگیری وادار میانی در دیوار
وادار میانی معمولاً در امتداد ارتفاع دیوار و در میانه ی طول آن نصب می شود، جایی که بیشترین احتمال ناپایداری دیوار وجود دارد. جای دقیق، تابع چند عامل است:
- طول دیوار و نسبت لاغری آن
- نوع مصالح دیوار (آجر، بلوک، هبلکس و…)
- شرایط بازشوها (در و پنجره)
- نوع اتصال دیوار به اسکلت و سقف
- الزامات آیین نامه ای و جزئیات نقشه سازه/معماری
نکته ی مهم این است که وادار میانی نباید صرفاً جایی که راحت تر است اجرا شود؛ باید جایی که دیوار به آن نیاز دارد بنشیند.
کاربرد وادار میانی در ساختمان
نقش وادار میانی در مهار دیوارهای غیرسازه ای
دیوار غیرسازه ای معمولاً بار قائم ساختمان را تحمل نمی کند، اما نیروهای جانبی زلزله و باد، و همچنین تغییرمکان قاب سازه ای را تجربه می کند. وقتی قاب تغییرشکل می دهد، دیوار اگر آزاد باشد، ترک می خورد یا جدا می شود؛ اگر گیر بیفتد، خرد می شود یا کمانش می کند.
وادار میانی کمک می کند دیوار:
- بین تکیه گاه ها دهانه ی کوتاه تری داشته باشد
- رفتار خمش و کمانش کنترل شده تری پیدا کند
- انرژی زلزله را با آسیب کمتر جذب کند
- از حالت صفحه ی بلند و ناپایدار خارج شود
استفاده از وادار میانی در دیوارهای بلند
دیوارهای بلند، حتی اگر طول زیادی نداشته باشند، به دلیل نسبت ارتفاع به ضخامت، مستعد خمش خارج از صفحه و واژگونی هستند. در چنین دیوارهایی، وادار میانی نقش یک پشتیبان جدی را بازی می کند؛ به ویژه در فضاهای پرتردد، راه پله ها، پارکینگ ها و دیوارهای پیرامونی بلند که سقوطشان فاجعه بار است.
در دیوارهای بلند، تنها یک وادار کافی نیست؛ جزئیات اتصال، درزهای جداساز، و نحوه ی مهار بالا و پایین، تعیین می کند که دیوار در زلزله همراه سازه حرکت کند یا علیه سازه بشکند.
ارتباط وادار میانی با اسکلت فلزی و بتنی
در اسکلت فلزی، وادار میانی اغلب با نبشی، ناودانی، قوطی یا پروفیل های مناسب اجرا می شود و اتصال آن به تیر و کف، حساسیت بالایی دارد؛ چون سازه ی فولادی در تغییرشکل های جانبی، رفتار مشخصی دارد و دیوار باید اجازه ی حرکت نسبی کنترل شده داشته باشد.
در اسکلت بتنی، اتصال ها معمولاً با صفحه و انکربولت، یا جزئیات تعبیه شده در بتن انجام می شود. در هر دو نوع اسکلت، اصل کلیدی ثابت است:
وادار باید دیوار را مهار کند، اما نباید دیوار را آن قدر قفل کند که در تغییرمکان طبقات خرد شود.
با توجه به نوسانات بازار، بررسی روزانه قیمت پروفیل به مهندسان و مجریان کمک می کند تا برای اجرای وادار میانی، اقتصادی ترین و در عین حال استانداردترین گزینه را انتخاب کنند.
نقش وادار میانی در ایمنی دیوار
افزایش مقاومت دیوار در برابر زلزله
زلزله، دیوار را هم درون صفحه (برش و ترک های مورب) و هم خارج از صفحه (واژگونی و خمش) تحت فشار می گذارد. وادار میانی با کوتاه کردن طول آزاد دیوار و افزایش نقاط مهار، مقاومت مؤثر دیوار را بالا می برد؛ مخصوصاً در رفتار خارج از صفحه که دیوارهای بلند و طویل را تهدید می کند.
اگر دیوار مهار نشود، مثل یک تخته ی بلند است که با یک ضربه ی جانبی، در وسطش می شکند. وادار میانی همان تکیه گاهی است که این وسطِ خطرناک را آرام می کند.
جلوگیری از ترک خوردگی و ریزش دیوار
بخشی از ترک ها طبیعی اند؛ اما ترک هایی که از جداشدگی دیوار از قاب یا از خمش بیش از حد می آیند، هشدار جدی اند. وادار میانی با کنترل جابه جایی نسبی و کاهش دهانه ی آزاد، احتمال ترک های عمیق و ریزش قطعات را کم می کند.
با این حال یک نکته ی ظریف وجود دارد:
اگر جزئیات اتصال غلط باشد و دیوار در بالا یا کنارها بدون درز جداکننده قفل شود، وادار میانی می تواند ترک را کم نکند، بلکه جهت آن را عوض کند و آسیب را به نقاط حساس تری منتقل کند. پس کیفیت اجرا به اندازه ی اصل وجود وادار اهمیت دارد.
کنترل تغییرشکل و خمش دیوار
دیوارهای تیغه ای، به خصوص با مصالح سبک یا بلوک های بزرگ، در برابر خمش خارج از صفحه آسیب پذیرند. وادار میانی مانند یک ستونک کمکی، سختی جانبی دیوار را بالا می برد و خیز (انحنا) را کاهش می دهد؛ نتیجه این می شود که:
- دیوار کمتر قوس برمی دارد
- اتصالات دیوار به سقف و کف دیرتر آسیب می بینند
- پوشش ها (گچ، کاشی، سنگ) کمتر ترک می خورند
- خطر سقوط ناگهانی کمتر می شود
ضوابط و استانداردهای مربوط به وادار میانی
الزامات آیین نامه ای (مانند مقررات ملی ساختمان)
در ایران، موضوع مهار دیوارهای غیرسازه ای و اجزای معماری، معمولاً در چارچوب مقررات ملی ساختمان و استاندارد زلزله (استاندارد ۲۸۰۰) و همچنین دستورالعمل های اجرایی و نشریات فنی مرتبط مطرح می شود. اصل کلی این اسناد روشن است:
- دیوارهای غیرسازه ای باید در برابر نیروهای جانبی مهار شوند
- طول و ارتفاع آزاد دیوار باید محدود شود
- اتصال دیوار به سازه باید به گونه ای باشد که تغییرمکان نسبی طبقات، موجب خردشدگی دیوار نشود
- جزئیات اجرا باید قابل کنترل و قابل بازرسی باشد
برای پروژه های واقعی، همیشه باید نقشه های سازه و جزئیات مصوب و همچنین دستورالعمل های محلیِ مهندس محاسب و ناظر ملاک قرار گیرد؛ چون نوع سیستم سازه ای و نوع دیوار، جزئیات را تغییر می دهد.
فواصل مجاز نصب وادار میانی
فاصله ی مناسب بین وادارها به طول دیوار، نوع مصالح، ضخامت دیوار، ارتفاع و شرایط بازشو وابسته است. در عمل، هرچه دیوار بلندتر و نازک تر و سبک تر باشد، حساسیت بیشتر می شود و نیاز به مهار میانی زودتر مطرح می گردد.
قاعده ی کارگاهیِ درست این است که دیوار نباید دهانه ی آزاد طولانی داشته باشد؛ هرجا دهانه زیاد شد، وادار میانی به عنوان راه حل مهاری وارد می شود.
حداقل ابعاد و مشخصات فنی وادار میانی
مشخصات فنی وادار (ابعاد پروفیل، ضخامت ورق، نوع میلگرد یا مقطع بتنی، نوع صفحه اتصال و…) باید توسط محاسب یا بر اساس جزئیات تیپ پروژه تعیین شود. اما در هر سیستم، چند معیار حیاتی است:
- وادار باید ظرفیت کافی برای مهار خارج از صفحه داشته باشد
- اتصال آن به تیر و کف باید مقاوم و در عین حال دارای جزئیات مناسب برای حرکت نسبی باشد
- خوردگی، آتش و رطوبت در انتخاب پوشش و نوع مقطع دیده شود
- در دیوارهای داخلی، ملاحظات معماری و تاسیسات (عبور لوله و کابل) از ابتدا هماهنگ شود
انواع وادار میانی
وادار میانی فلزی
رایج ترین نوع در کارگاه هاست؛ چون سریع اجرا می شود و کنترل کیفیتش (اگر درست انجام شود) ساده تر است. معمولاً با پروفیل های فولادی و اتصالات صفحه ای انجام می گیرد. مزیت بزرگ آن، امکان تنظیم و اجرای دقیق در ارتفاع و هماهنگی با بازشوهاست.
اما همین نوع، قربانیِ خطاهای رایج هم می شود؛ مثل جوشکاری غیراستاندارد، اتصال خشک و بدون درز، یا تداخل با تاسیسات.
وادار میانی بتنی
در پروژه هایی که سیستم بتن آرمه غالب است یا دیوارهای خاص با نیاز به صلبیت بیشتر وجود دارد، ممکن است وادار بتنی به صورت کلاف یا ستونک بتنی اجرا شود. این نوع معمولاً یکپارچگی خوبی ایجاد می کند، اما:
- زمان اجرا را بالا می برد
- نیاز به قالب بندی و عمل آوری دارد
- تغییرات معماری در حین کار را دشوارتر می کند
وادار میانی پیش ساخته
در برخی پروژه ها از اجزای پیش ساخته یا سیستم های سبک صنعتی برای مهار دیوار استفاده می شود. مزیت آن ها سرعت و یکنواختی کیفیت است، به شرطی که جزئیات اتصال به اسکلت و سازگاری با نوع دیوار دقیق انتخاب شده باشد.
این نوع برای پروژه هایی با تیراژ بالا و کنترل صنعتی، گزینه ی جذابی است.
در بسیاری از پروژه های ساختمانی، استفاده از قوطی های سبک برای وادار میانی رایج است و آگاهی از قیمت قوطی ۲ در ۴ می تواند در تصمیم گیری صحیح برای مهار دیوارهای غیرسازه ای مؤثر باشد.
نحوه اجرای صحیح وادار میانی
مراحل اجرای وادار میانی
اجرای درست، بیشتر از آنکه زور بازو بخواهد، فهم جزئیات می خواهد. مسیر استاندارد معمولاً چنین است:
- بررسی نقشه ها و تعیین محل دقیق وادار با توجه به بازشوها و تداخل ها
- شاقول کردن و جانمایی دقیق در امتداد دیوار

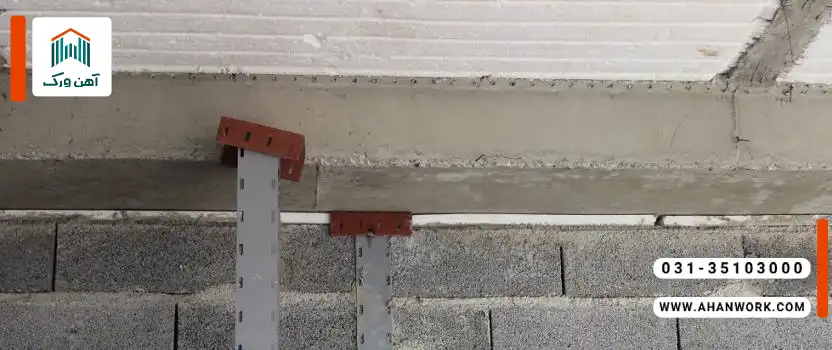

- نصب قطعات اتصال در کف و زیر تیر یا سقف
- اجرای مقطع وادار و تثبیت آن طبق جزئیات مصوب
- اجرای دیوارچینی با رعایت درزها و اتصالات لازم
- کنترل نهایی: شاقولی، پیوستگی اتصال، کیفیت جوش یا پیچ، و عدم قفل شدن دیوار

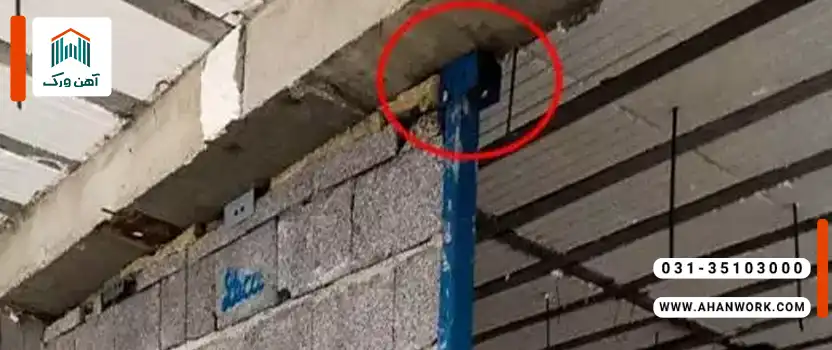

اتصال وادار میانی به تیر و کف
این بخش تعیین کننده است. اتصال اگر بیش از حد سخت و بدون تمهیدات لازم باشد، در تغییرمکان طبقات، دیوار آسیب می بیند. اگر بیش از حد سست باشد، دیوار مهار نمی شود. تعادل درست یعنی:
- انتقال نیروهای خارج از صفحه به سازه انجام شود
- امکان حرکت نسبی کنترل شده (طبق جزئیات پروژه) لحاظ شود
- اتصال در برابر لق شدن، خوردگی و ضعف اجرایی مقاوم باشد
- درزهای لازم بین دیوار و سازه رعایت شود تا دیوار له نشود
خطاهای رایج در اجرای وادار میانی
چند اشتباه، بارها تکرار می شود و هر بار هم همان نتیجه را می دهد: ترک، جداشدگی، یا ریزش.
- جانمایی غلط وادار بدون توجه به طول آزاد واقعی دیوار
- قفل کردن دیوار به سازه بدون درز جداساز، خصوصاً در بالا
- جوش های ضعیف یا اجرا بدون کنترل کیفی
- تداخل با تاسیسات و بریدن/سوراخ کاری غیرمجاز در مقاطع
- اجرای وادار به صورت نمایشی؛ یعنی هست، اما مهار مؤثر ندارد
- بی توجهی به هماهنگی معماری؛ که باعث حذف یا جابه جایی خودسرانه در کارگاه می شود
در دیوارهایی که به مقاومت و صلبیت بیشتری نیاز دارند، به کارگیری مقاطع مناسب اهمیت دارد و بررسی قیمت قوطی ۳ در ۳ پیش از اجرا، به مدیریت بهتر هزینه ها و حفظ ایمنی دیوار کمک می کند.
مزایا و معایب استفاده از وادار میانی
مزایای ایمنی و سازه ای
وادار میانی اگر درست طراحی و اجرا شود، سودش فقط برای زلزله نیست؛ در عمر روزمره ی ساختمان هم اثر می گذارد:
- کاهش احتمال واژگونی و ریزش دیوار در زلزله
- کنترل ترک خوردگی ناشی از خمش و تغییرمکان
- افزایش پایداری دیوارهای بلند و طویل
- محافظت از پوشش های نازک مثل گچ، سنگ و کاشی
- بالا بردن کیفیت بهره برداری و کاهش هزینه های تعمیرات
محدودیت ها و چالش های اجرایی
هیچ راهکاری بی هزینه نیست؛ وادار میانی هم چالش های خودش را دارد:
- افزایش زمان و هزینه ی اجرا، مخصوصاً اگر هماهنگی معماری دیر انجام شود
- حساسیت بالا به جزئیات اتصال و کیفیت جوش/پیچ
- احتمال تداخل با تاسیسات و نیاز به هماهنگی چند رشته
- خطر اجرای نادرست در کارگاه های کم تجربه، که می تواند اثر مثبت را به اثر معکوس تبدیل کند
سوالات متداول
وادار میانی برای چه دیوارهایی ضروری تر است؟
برای دیوارهای غیرسازه ای بلند یا طویل، دیوارهای پیرامونی، دیوارهای با مصالح سبک، و دیوارهایی که دهانه ی آزاد زیادی دارند یا در معرض نیروی جانبی بیشتر هستند.
اگر دیوار به ستون ها چسبیده باشد، باز هم وادار میانی لازم است؟
چسبیدن ظاهری، جای مهار مهندسی را نمی گیرد. اگر طول آزاد دیوار زیاد باشد یا دیوار در میانه مستعد خمش باشد، وادار میانی می تواند لازم شود؛ تصمیم نهایی با جزئیات طراحی و ضوابط پروژه است.
وادار میانی فلزی بهتر است یا بتنی؟
بهتر بودن مطلق نداریم. فلزی معمولاً سریع تر و قابل تنظیم تر است. بتنی یکپارچگی خوبی می دهد اما اجرا و تغییراتش سخت تر است. انتخاب درست تابع سیستم سازه، سرعت پروژه، نوع دیوار و جزئیات اتصال است.
آیا وادار میانی باعث ترک کمتر می شود؟
بله، اگر درست اجرا شود. اما اگر دیوار در بالا و کنارها قفل شود و درزهای لازم رعایت نشود، ممکن است ترک ها نه تنها کم نشوند، بلکه شدیدتر و خطرناک تر شوند.
مهم ترین نکته در اجرای وادار میانی چیست؟
کیفیت اتصال به کف و تیر/سقف و رعایت جزئیات حرکتی و درزها. وادار باید مهار کند، نه اینکه دیوار را خرد کند.
