۴روش وصله میلگرد

در دل هر سازه بتنی، شبکه ای از میلگردها قرار گرفته که همچون شریان های حیاتی، مقاومت و استحکام ساختمان را تضمین می کنند. پیوند میلگردها یا همان وصله، یکی از مهم ترین مراحل اجرای سازه های بتنی است که اگر به درستی انجام نشود، ممکن است بنای عظیم مهندسی را به مخاطره بیندازد. در دنیای امروز که پروژه های عمرانی با سرعت و دقت روزافزون پیش می روند، هنر اتصال صحیح میلگردها نه تنها ضامن دوام سازه است، بلکه نقشی اساسی در جلوگیری از آسیب های بعدی و تضمین ایمنی جان انسان ها دارد. در این مقاله، به تبیین روش های مختلف وصله میلگرد و اهمیت هر کدام خواهیم پرداخت تا گامی مؤثر در افزایش دانش تخصصی جامعه مهندسی کشور برداشته باشیم.

انواع روش های وصله میلگرد

در علم مهندسی عمران، چهار روش اساسی برای وصله میلگردها مورد استفاده قرار می گیرد که هر یک بسته به شرایط پروژه، الزامات آیین نامه ای و نوع میلگرد، می تواند انتخاب مناسبی باشد. در ادامه، به معرفی و بررسی تخصصی هر کدام می پردازیم.انتخاب صحیح روش وصله، علاوه بر افزایش ایمنی سازه، می‌ تواند تأثیر مستقیمی بر کاهش هزینه‌ ها و مدیریت قیمت میلگرد در پروژه‌ های عمرانی داشته باشد.

وصله پوششی (Overlap Splice)

وصله پوششی، رایج ترین و سنتی ترین شیوه اتصال میلگردها به شمار می رود. در این روش، دو سر میلگرد به اندازه ای مشخص از روی یکدیگر عبور داده شده و در این بخش مشترک، نیرو به واسطه اصطکاک و چسبندگی بتن منتقل می گردد. میزان طول پوشش، بر اساس نوع میلگرد، قطر آن و شرایط بتن تعیین می شود و رعایت حداقل این طول برای انتقال صحیح نیرو و جلوگیری از شکست اتصال ضروری است. با وجود سادگی اجرا و هزینه پایین، محدودیت هایی از جمله نیاز به فضای بیشتر و مصرف بیشتر میلگرد را به همراه دارد و در مقاطع پرتراکم یا جایی که ابعاد سازه اجازه نمی دهد، ممکن است کارآمد نباشد.

وصله مکانیکی (Mechanical Splice)

در روش وصله مکانیکی، دو سر میلگرد به کمک قطعات مکانیکی ویژه به هم متصل می شوند. این قطعات که معمولاً از جنس فولاد با مقاومت بالا ساخته می شوند، قابلیت انتقال نیروی کششی و فشاری را به شکلی مطمئن فراهم می آورند. استفاده از وصله های مکانیکی به ویژه در سازه هایی که محدودیت فضا دارند یا سرعت اجرا اهمیت بالایی دارد، بسیار مطلوب است. هرچند هزینه تهیه قطعات نسبت به وصله پوششی بالاتر است، اما کاهش مصرف میلگرد، عدم افزایش تراکم و سهولت کنترل کیفیت، از مزایای مهم این روش به شمار می رود.

وصله جوشی (Welded Splice)

وصله جوشی روشی تخصصی و نیازمند نیروی انسانی ماهر است که در آن، دو سر میلگرد از طریق فرآیند جوشکاری به یکدیگر متصل می شوند. این روش عموماً برای میلگردهای با سطح مقطع بالا یا در موارد خاص اجرایی توصیه می شود. کنترل کیفیت جوش، آماده سازی مناسب سطح میلگرد و رعایت الزامات آیین نامه ای در اجرای این روش اهمیت فراوانی دارد؛ چرا که کوچک ترین نقص در جوش، می تواند به تضعیف سازه منجر شود. وصله جوشی با وجود پایداری بالا، به دلیل هزینه اجرا و نیاز به نیروی متخصص، کمتر از روش های دیگر رایج است.

در انتخاب روش مناسب برای وصله میلگردها، توجه به قیمت میلگرد ۱۲ و سایر سایزها نقش مهمی در برآورد اقتصادی پروژه‌ های بتنی ایفا می‌ کند.

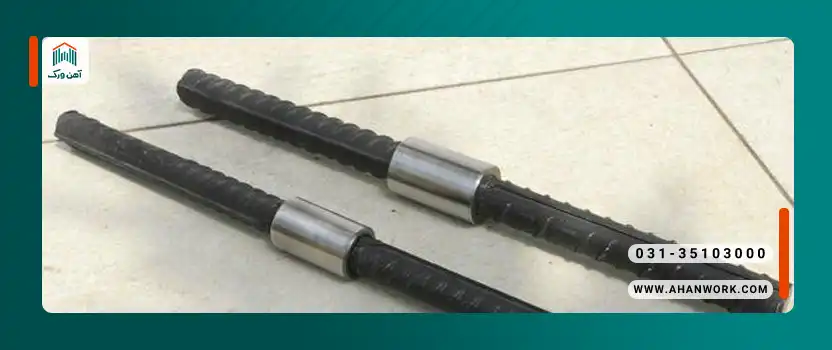

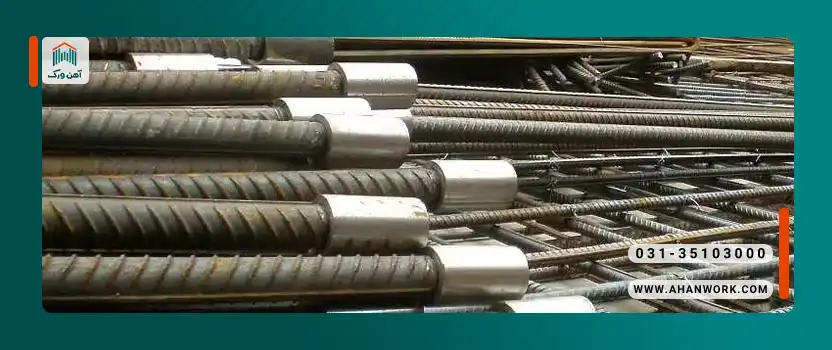

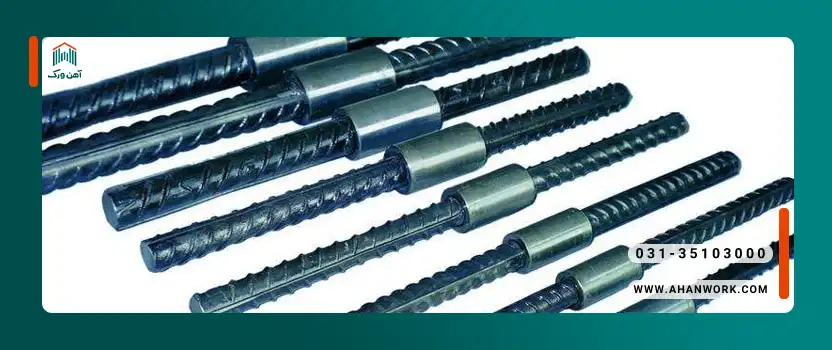

وصله با کوپلر (Coupler Splice)

وصله با کوپلر، نوآوری دنیای امروز در اتصال میلگردهاست. در این روش، میلگردها به کمک قطعه ای مکانیکی به نام کوپلر به هم متصل می شوند. کوپلرها بسته به نوع طراحی می توانند به صورت پیچی، فشاری یا رزوه ای باشند و به طور مؤثر، نیروهای وارده را از یک میلگرد به میلگرد دیگر منتقل می کنند. این روش مزیت هایی چون کاهش مصرف فولاد، افزایش سرعت اجرا، عدم محدودیت در محل وصله و سهولت در کنترل کیفیت را به همراه دارد. استفاده از کوپلر به ویژه در پروژه های بزرگ و پیچیده شهری و عمرانی، به عنوان روشی مطمئن و مطابق با استانداردهای روز جهان توصیه می شود.

مقایسه روش های مختلف وصله میلگرد

وصله میلگرد هرچند هدفی واحد یعنی انتقال صحیح نیرو و تضمین یکپارچگی سازه را دنبال می کند، اما هر کدام از روش ها ویژگی ها و کاربردهای متفاوتی دارند که شناخت آن ها برای انتخاب درست در هر پروژه الزامی است.

مزایا و معایب هر روش

وصله پوششی به واسطه سادگی اجرا، نیاز به تجهیزات خاص ندارد و از نظر اقتصادی مقرون به صرفه است، اما فضای بیشتری می طلبد و در مقاطع پرتراکم باعث افزایش قطر و وزن می شود. وصله مکانیکی اگرچه هزینه اولیه بیشتری دارد، اما به واسطه کاهش مصرف میلگرد، اجرای سریع تر و قابلیت اطمینان بالا، در پروژه های بزرگ و سازه های با محدودیت فضا، گزینه ای مناسب است. وصله جوشی نیازمند نیروی ماهر و تجهیزات تخصصی است و در صورت اجرا مطابق استاندارد، استحکام بالایی به اتصال می دهد، اما خطر بروز ترک یا تضعیف ناحیه جوش، این روش را کمی پرریسک می کند. در نهایت، وصله با کوپلر، روشی مدرن با سرعت اجرای بالا و قابلیت انتقال بار مطمئن است که کنترل کیفیت آن به مراتب آسان تر از سایر روش هاست، اگرچه تهیه کوپلرها ممکن است هزینه بر باشد.

کاربردها در پروژه های عمرانی

انتخاب روش وصله، وابسته به نوع پروژه، شرایط اجرایی، حجم سازه و محدودیت های محیطی است. در ساختمان های معمولی و پروژه های کم حجم، وصله پوششی همچنان به دلیل سهولت اجرا پرکاربرد است. پروژه های بزرگراهی، پل ها یا ساختمان های بلندمرتبه که با تراکم زیاد میلگرد و نیاز به کیفیت بالاتر روبرو هستند، اغلب از وصله مکانیکی یا کوپلر بهره می گیرند. وصله جوشی بیشتر در موارد خاص مثل تقویت نقاط بحرانی یا در میلگردهای با قطر بالا و در کارگاه هایی با نیروی متخصص قابل اجراست. استفاده از کوپلر نیز در پروژه های صنعتی و سازه های خاص شهری رو به گسترش است و آینده اتصال میلگردها را به سمت مکانیزه شدن سوق می دهد.

بررسی قیمت میلگرد صبا فولاد زاگرس در کنار انتخاب روش مناسب وصله، می‌ تواند به بهینه‌ سازی هزینه‌ ها و افزایش کیفیت اجرای سازه‌ های بتنی کمک کند.

نکات اجرایی و ضوابط آیین نامه ای وصله میلگرد

اجرای صحیح وصله میلگرد علاوه بر دانش فنی، مستلزم آگاهی کامل از ضوابط آیین نامه ای و دقت در اجراست. بی توجهی به این نکات می تواند پیوند میان میلگردها را سست کند و کل سازه را در معرض خطر قرار دهد.

فاصله مجاز وصله ها

یکی از مهم ترین ضوابط اجرایی، رعایت فاصله مجاز میان وصله هاست. آیین نامه ها تأکید دارند که وصله ها نباید همگی در یک مقطع متمرکز شوند تا از تجمع نقاط ضعف در سازه جلوگیری شود. حداقل فاصله میان دو وصله متوالی، معمولاً برابر با ۴۰ برابر قطر میلگرد توصیه می شود. همچنین، وصله ها نباید در نقاط بحرانی مانند نزدیکی تکیه گاه ها یا محل بیشینه لنگر قرار گیرند؛ بلکه باید در نواحی کم تنش اجرا شوند تا ایمنی سازه تضمین گردد.

کنترل کیفیت و بازرسی وصله ها

کنترل کیفیت وصله ها، چه در مرحله اجرا و چه پس از اتمام کار، از اهمیت بالایی برخوردار است. هر روش وصله نیازمند دستورالعمل خاص خود برای بازرسی است. در وصله های پوششی، اطمینان از طول پوشش مناسب و عدم وجود آلودگی یا زنگ زدگی در محل اتصال حیاتی است. وصله های مکانیکی و کوپلری باید از نظر سفتی، سلامت قطعه و عدم وجود شکستگی یا ترک کنترل شوند. در وصله های جوشی نیز کیفیت جوش، یکنواختی و عدم وجود ترک یا نقص، حتماً باید توسط کارشناس فنی بررسی گردد. ثبت و مستندسازی فرایند کنترل کیفیت، کمک شایانی به افزایش اطمینان از سلامت نهایی سازه خواهد کرد.آگاهی از قیمت آهن در بازار و مراجعه به منابع معتبری مانند آهن ورک، در انتخاب بهینه میلگرد و مدیریت هزینه‌ های وصله در پروژه‌ های عمرانی اهمیت ویژه‌ ای دارد.
