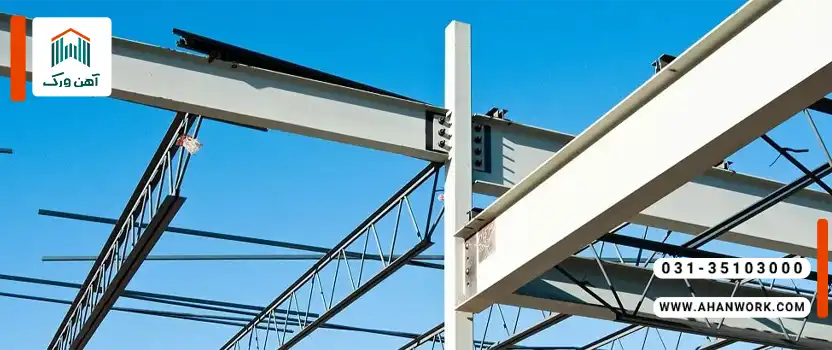

طراحی تیر در شرایط بارگذاری خمشی

بارگذاری خمشی زمانی رخ می دهد که نیروهای خارجی باعث ایجاد ممان خمشی در تیر شوند، به طوری که تیر تحت تنش های کششی و فشاری قرار گیرد. این نوع بارگذاری در اغلب سازه ها از جمله پل ها، ساختمان های فلزی و بتنی و تجهیزات صنعتی مشاهده می شود. شناخت دقیق بارگذاری خمشی از اهمیت بالایی برخوردار است زیرا اشتباه در محاسبه می تواند منجر به شکست ناگهانی تیر و ایجاد خطرات جانی و مالی شود.

  با توجه به کاهش قیمت آهن امروز، طراحی تیرهای فلزی تحت بارگذاری خمشی برای پروژه های ساختمانی اقتصادی تر شده است.

اهمیت تحلیل خمشی در سازه ها

تحلیل خمشی به مهندسین امکان می دهد تا توزیع تنش ها را در طول تیر بررسی کنند و نقاط ضعف احتمالی را شناسایی کنند. بدون تحلیل دقیق، ممکن است تیر در مناطق با تنش بالا ترک بردارد یا تغییر شکل غیرقابل قبول داشته باشد. طراحی دقیق تیر تحت بار خمشی، امنیت سازه را تضمین می کند و طول عمر آن را افزایش می دهد.

مفاهیم اساسی در طراحی تیر

تنش خمشی و توزیع آن

تنش خمشی نشان دهنده مقاومت ماده در برابر پیچش و تغییر شکل ناشی از نیروهای خمشی است. این تنش در سطح مقطع تیر به صورت غیر یکنواخت توزیع می شود و معمولاً در لبه ها حداکثر و در مرکز مقطع حداقل است. مهندسین باید با استفاده از روابط مکانیک جامدات و روش های تحلیلی، تنش خمشی را به دقت محاسبه کنند.

روابط ممان خمشی و مقاومت مواد

ممان خمشی رابطه مستقیم با میزان تنش ایجاد شده در تیر دارد. این رابطه به مهندس کمک می کند تا مقطع مناسب تیر را انتخاب کرده و از مواد با مقاومت کافی استفاده کند. درک این روابط برای پیش بینی رفتار تیر تحت بار واقعی بسیار حیاتی است.

  مهندسین پیش از انتخاب مقطع تیر باید قیمت تیرآهن INP را بررسی کنند تا با بودجه پروژه همخوانی داشته باشد.

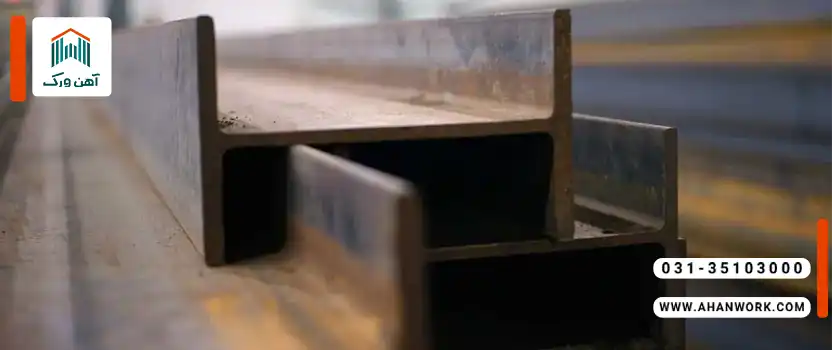

مراحل طراحی تیر تحت بار خمشی

محاسبه لنگر خمشی

لنگر خمشی یکی از اصلی ترین پارامترها در طراحی تیر است. این لنگر نشان می دهد که هر نقطه از تیر چقدر تحت نیروهای خمشی قرار دارد. محاسبه دقیق لنگر خمشی، پایه ای برای تعیین اندازه و شکل مقطع تیر است.

طراحی مقطع تیر بر اساس ممان خمشی

با استفاده از مقادیر ممان خمشی محاسبه شده، مهندس می تواند مقطع تیر را به گونه ای طراحی کند که تنش ها در محدوده مقاومت مجاز ماده باقی بمانند. این مرحله شامل انتخاب عرض، ارتفاع، و ضخامت مناسب تیر است تا تیر بتواند بارهای اعمال شده را بدون آسیب تحمل کند.

بررسی خیز تیر و کنترل تغییرشکل

خیز تیر یکی از شاخص های مهم در طراحی است که نشان می دهد تیر تحت بار چگونه تغییر شکل می دهد. کنترل خیز به مهندس کمک می کند تا از مشکلاتی مانند جمع شدن سقف یا کمانش تیر جلوگیری کند. طراحی صحیح باید همزمان با بررسی تنش ها، خیز تیر را نیز در نظر بگیرد.

انتخاب مواد و مقاطع تیر تحت بار خمشی

مقاطع متداول (I، T، مستطیلی، جعبه ای)

انتخاب مقطع مناسب تیر تاثیر زیادی بر مقاومت خمشی و وزن سازه دارد. مقاطع I و جعبه ای برای تحمل بارهای بزرگ مناسب هستند، در حالی که مقاطع مستطیلی و T در پروژه های با بار کم تا متوسط کاربرد دارند. انتخاب مقطع مناسب نیازمند تحلیل دقیق بار و شرایط سازه ای است.

انتخاب فولاد یا بتن و مزایای هر کدام

فولاد به دلیل مقاومت بالا و شکل پذیری خوب، برای تیرهای با طول بلند و بارهای سنگین مناسب است. بتن نیز به دلیل هزینه کمتر و مقاومت فشاری بالا، در تیرهای کوتاه تر و با بارگذاری کمتر کاربرد دارد. در برخی سازه ها از ترکیب فولاد و بتن استفاده می شود تا مزایای هر دو ماده بهینه شود.

در پروژه های صنعتی و ساختمانی، اطلاع از قیمت تیرآهن ۱۶ اصفهان سنگین به انتخاب مقطع مناسب و ایمن کمک می کند.

تحلیل تنش ها و تغییرشکل های تحت بار خمشی

تنش های کششی و فشاری

تیر تحت بار خمشی، در یک طرف تنش کششی و در طرف دیگر تنش فشاری تجربه می کند. در طراحی، تمرکز بر تنش های کششی مهم تر است زیرا شکست معمولاً از کشش شروع می شود. محاسبه دقیق تنش ها به کمک روابط تئوری و نرم افزارهای مهندسی انجام می شود.

روش های تحلیلی و نرم افزاری

تحلیل تیر می تواند با روش های تحلیلی ساده مثل روابط ممان-تنش انجام شود یا از نرم افزارهای پیشرفته مانند SAP2000 و ANSYS برای تحلیل دقیق تنش و تغییرشکل استفاده شود. استفاده از این ابزارها امکان شبیه سازی شرایط واقعی بارگذاری را فراهم می کند و ریسک خطا را کاهش می دهد.

هنگام طراحی تیر، محاسبه هزینه ها با توجه به قیمت یک شاخه تیرآهن ۱۸ می تواند برنامه ریزی مالی پروژه را دقیق تر کند.

نکات عملی و ایمنی در طراحی تیر تحت بار خمشی

ضریب اطمینان و استانداردها

در طراحی تیر، استفاده از ضریب اطمینان برای تضمین ایمنی سازه ضروری است. استانداردهای بین المللی و ملی مانند AISC و Eurocode، ضوابط طراحی تیرها را مشخص می کنند و رعایت آن ها از بروز خطرات جدی جلوگیری می کند.

کنترل ترک و خستگی مواد

مواد تحت بارهای مکرر ممکن است دچار خستگی شوند. بررسی ترک ها و تحلیل رفتار خستگی، بخشی از طراحی عملی است که عمر سازه را افزایش داده و ایمنی آن را تضمین می کند. استفاده از تست های غیرمخرب و کنترل کیفیت مواد، بخش مهمی از این فرآیند است.
