کاربرد و محاسبه مقدار میلگرد حرارتی در سقف تیرچه بلوک

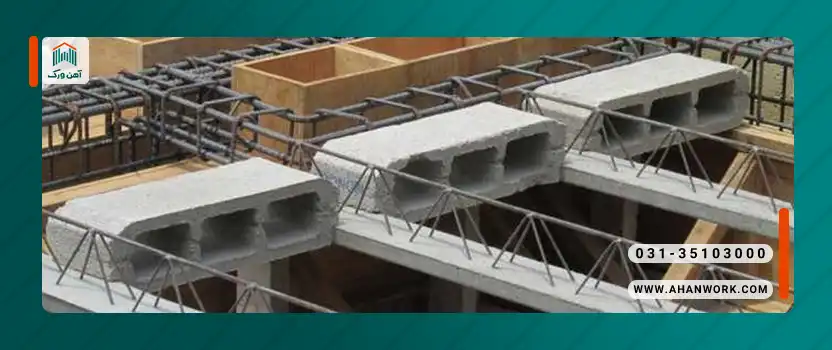

سقف تیرچه بلوک، یکی از پرکاربردترین انواع سقف های ساختمانی در ایران به شمار می رود که ساختاری ترکیبی از بتن، تیرچه و بلوک است. در این نوع سقف، تیرچه ها به عنوان اعضای باربر اصلی عمل می کنند و بلوک ها نقش پرکننده و غیر سازه ای را ایفا می نمایند. این ترکیب باعث ایجاد سقفی سبک، اقتصادی و سریع در اجرا می شود که برای انواع ساختمان های مسکونی و تجاری مناسب است.در انتخاب و اجرای میلگرد حرارتی برای سقف تیرچه بلوک، توجه به کیفیت و استاندارد بودن محصول حتی مهم‌ تر از قیمت میلگرد است، زیرا تضمین دوام و ایمنی سازه به این عوامل وابسته است.

اهمیت استفاده از میلگرد حرارتی در سقف تیرچه بلوک

میلگرد حرارتی همانند سپری مستحکم، در برابر تنش های حرارتی و جمع شدگی عمل می کند. نبود این میلگردها می تواند باعث بروز ترک هایی در سقف شود که در آینده به کاهش دوام، نفوذ آب و حتی آسیب به سیستم سازه ای منجر گردد. این ترک ها نه تنها زیبایی ظاهری سقف را مخدوش می کنند، بلکه می توانند در شرایط جوی نامناسب، راه نفوذ رطوبت و نم به داخل ساختمان شوند.

مزایای استفاده از میلگرد حرارتی

استفاده از میلگرد حرارتی سبب افزایش دوام و عمر مفید سقف می شود. همچنین توزیع یکنواخت تنش ها در سقف و کاهش خطر گسترش ترک های سطحی از دیگر مزایای این نوع میلگرد است. علاوه بر این، میلگرد حرارتی می تواند مقاومت سقف در برابر تغییرات ناگهانی دما و اثرات خزش و جمع شدگی بتن را به طور چشمگیری افزایش دهد، در نتیجه هزینه های تعمیرات و نگهداری در آینده کاهش می یابد.

ضوابط و استانداردهای مربوط به میلگرد حرارتی در سقف تیرچه بلوک

ضوابط آیین نامه بتن ایران (آبا)

مطابق آیین نامه بتن ایران (آبا)، استفاده از میلگرد حرارتی در سقف های تیرچه بلوک الزامی است. این آیین نامه حداقل قطر و فاصله میلگردها را با توجه به عرض و دهانه سقف تعیین می کند. معمولاً میلگردهایی با قطر شش تا ده میلی متر با فاصله ای بین بیست تا سی سانتی متر توصیه می شود، اما مقدار دقیق آن بر اساس شرایط پروژه و نوع سقف تعیین می گردد.

استانداردهای بین المللی

در استانداردهای بین المللی مانند ACI (موسسه بتن آمریکا)، استفاده از میلگرد حرارتی به عنوان یکی از الزامات اساسی در سقف های بتن آرمه ذکر شده است. این استانداردها نه تنها حداقل مقادیر میلگرد مورد نیاز را مشخص می کنند، بلکه به جزئیات اجرایی مانند نوع اتصال، پوشش بتن و نحوه جایگذاری نیز می پردازند تا عملکرد میلگرد حرارتی در طول زمان تضمین شود.

با توجه به نوسانات قیمت آهن، انتخاب تأمین‌ کننده معتبر مانند آهن ورک می‌ تواند نقش مهمی در تأمین میلگرد حرارتی استاندارد و کاهش هزینه‌ های نهایی پروژه سقف تیرچه بلوک ایفا کند.

جدول مقادیر مجاز میلگرد حرارتی در سقف تیرچه بلوک

در جدول های آیین نامه ها، حداقل سطح مقطع میلگرد حرارتی به ازای هر متر مربع سقف مشخص شده است. به عنوان مثال، برای سقف های با ضخامت تا بیست سانتی متر، معمولاً استفاده از میلگرد حرارتی با سطح مقطع معادل ۰.۰۰۱۸ تا ۰.۰۰۲۵ برابر سطح مقطع بتن سقف توصیه می شود. توجه به این مقادیر نقش مهمی در تضمین ایمنی و دوام سقف دارد.

روش های محاسبه مقدار میلگرد حرارتی در سقف تیرچه بلوک

فرمول ها و روابط مورد استفاده

برای محاسبه مقدار میلگرد حرارتی، از روابطی مبتنی بر سطح مقطع بتن و میزان آرماتور مورد نیاز بهره گرفته می شود. فرمول متداول عبارت است از:
آرماتور حرارتی = سطح مقطع کل بتن × ضریب میلگرد حرارتی (معمولاً بین ۰.۰۰۱۸ تا ۰.۰۰۲۵)
این فرمول بر اساس ضخامت سقف، دهانه و نوع کاربری قابل تنظیم است.

مثال عددی از محاسبه مقدار میلگرد حرارتی

فرض کنید سقفی با ضخامت بیست سانتی متر و عرض یک متر داریم. سطح مقطع بتن برابر است با:
۱ متر × ۰.۲ متر = ۰.۲ متر مربع
اگر ضریب میلگرد حرارتی ۰.۰۰۲ در نظر گرفته شود، مقدار مورد نیاز میلگرد برابر است با:
۰.۲ × ۰.۰۰۲ = ۰.۰۰۰۴ متر مربع
این مقدار را می توان به قطر و فاصله میلگردها تبدیل کرد تا بهترین شبکه حرارتی حاصل شود.

نکات مهم در تعیین قطر و فاصله میلگرد حرارتی در سقف تیرچه بلوک

انتخاب قطر و فاصله میلگرد حرارتی باید با توجه به ضخامت سقف، شرایط آب و هوایی محل و استانداردهای معتبر انجام شود. معمولاً میلگرد با قطر ۶ تا ۱۰ میلی متر با فاصله ۲۰ تا ۳۰ سانتی متر پیشنهاد می شود. رعایت حداقل پوشش بتن روی میلگردها، همواره ضروری است تا از زنگ زدگی و کاهش دوام میلگرد جلوگیری شود.

نحوه اجرا و نکات اجرایی میلگرد حرارتی در سقف تیرچه بلوک

مراحل اجرای میلگرد حرارتی

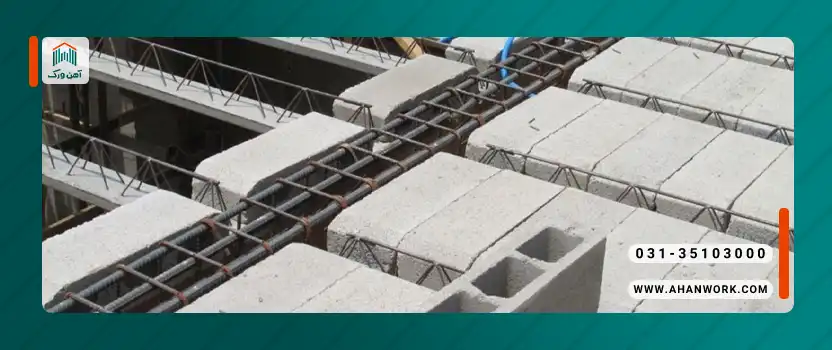

اجرای میلگرد حرارتی پس از جایگذاری تیرچه ها و بلوک ها و قبل از بتن ریزی انجام می شود. میلگردها باید به صورت منظم و با فواصل تعیین شده روی بلوک ها قرار گیرند و در صورت لزوم، به یکدیگر گره زده شوند تا در هنگام بتن ریزی جابه جا نشوند.

در هنگام برآورد هزینه‌ های اجرایی سقف تیرچه بلوک، اطلاع از قیمت میلگرد ۱۶ می‌ تواند به تصمیم‌ گیری بهتر در انتخاب نوع و مقدار میلگرد حرارتی کمک کند.

نکات اجرایی و کنترل کیفیت

مهم است که میلگردهای حرارتی به طور کامل در بتن غوطه ور شده و هیچ بخشی از آن ها در معرض هوا یا رطوبت قرار نگیرد. کنترل فاصله میلگردها، عدم قطع شبکه میلگرد و دقت در اجرای پوشش بتن روی میلگرد از نکات کلیدی در کنترل کیفیت اجرا به شمار می آید.

توصیه های کاربردی در اجرا

استفاده از جک های مناسب زیر سقف برای جلوگیری از تغییر شکل تیرچه ها، کنترل تراز میلگردها و استفاده از بتن با کیفیت مناسب توصیه می شود. همچنین پیشنهاد می شود پس از بتن ریزی، سطح بتن به درستی عمل آوری شده و از خشک شدن سریع آن جلوگیری شود تا ترک های حرارتی کاهش یابد.

اشتباهات رایج در استفاده از میلگرد حرارتی در سقف تیرچه بلوک

اشتباهات محاسباتی

یکی از اشتباهات رایج، استفاده از مقادیر کمتر از حد مجاز میلگرد حرارتی است که به دلیل عدم توجه به استانداردها رخ می دهد. گاهی اوقات نیز، محاسبات فقط بر اساس تجربه انجام می شود و به ضوابط آیین نامه ای بی توجهی می شود.

اشتباهات اجرایی

در برخی موارد، میلگردهای حرارتی به درستی نصب نمی شوند یا در محل خود ثابت نمی مانند. همچنین قطع شبکه میلگرد، عدم رعایت پوشش بتن و یا قرار دادن میلگردها در ارتفاع نامناسب از دیگر خطاهای اجرایی است که می تواند عملکرد حرارتی سقف را مختل کند.

راهکارهای جلوگیری از خطاها

آموزش مناسب تیم اجرایی، استفاده از نقشه های دقیق اجرایی و نظارت مستمر بر روند اجرا می تواند احتمال بروز خطاها را به حداقل برساند. همچنین استفاده از میلگردهای استاندارد و با کیفیت و کنترل مستمر پس از بتن ریزی، تضمین کننده دوام و عملکرد صحیح سقف است.

جمع بندی و نتیجه گیری

میلگرد حرارتی به عنوان یکی از اجزای مهم سقف تیرچه بلوک، نقش تعیین کننده ای در افزایش دوام، ایمنی و زیبایی سازه ایفا می کند. رعایت ضوابط و استانداردهای ملی و بین المللی در محاسبه و اجرای این میلگردها، راهکاری مطمئن برای مقابله با ترک های ناشی از حرارت و جمع شدگی است. انتخاب صحیح میلگرد، اجرای اصولی و نظارت کیفی دقیق، سه ضلع مثلث موفقیت در اجرای سقف تیرچه بلوک مقاوم و بادوام هستند.

برای برنامه‌ ریزی دقیق‌ تر در خرید مصالح ساختمانی، آگاهی از قیمت میلگرد ظفر بناب می‌ تواند نقش مهمی در مدیریت بودجه و تأمین میلگرد حرارتی مناسب برای سقف تیرچه بلوک داشته باشد.

منابع و مراجع

• آیین نامه بتن ایران (آبا)
• استاندارد ACI 318
• نشریه شماره ۵۴ سازمان برنامه و بودجه
• کتاب “سازه های بتن آرمه” نوشته دکتر مستوفی نژاد
• مقالات علمی و نشریات معتبر مهندسی عمران
