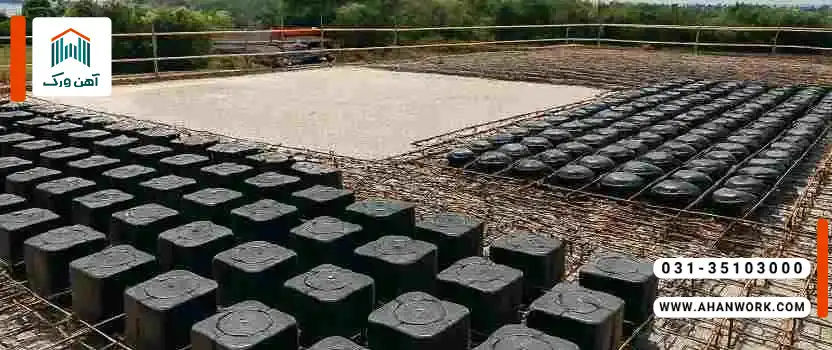

مقایسه سقف یوبوت و سقف کوبیاکس

انتخاب سیستم سقف در یک پروژه ساختمانی، تصمیمی استراتژیک است که تأثیر مستقیمی بر هزینه ساخت، زمان اجرا، وزن سازه، و حتی ایمنی کلی ساختمان دارد. سقف ها نه تنها بارهای قائم و جانبی را منتقل می کنند، بلکه در تعیین شکل معماری و بهره وری فضایی نیز نقش اساسی دارند. با پیشرفت فناوری های ساخت وساز، روش های نوینی برای سبک سازی و افزایش دهانه های قابل اجرا معرفی شده اند؛ از جمله سیستم های دال مجوف مانند یوبوت (U-Boot) و کوبیاکس (Cobiax) که در سال های اخیر توجه مهندسان و کارفرمایان بسیاری را جلب کرده اند.

مرور کلی بر سقف های دال مجوف

دال های مجوف نوعی سیستم سقف بتنی هستند که در آن بخشی از حجم بتن میانی حذف و با بلوک ها یا کره های توخالی جایگزین می شود. این کار ضمن کاهش وزن مرده سازه، مقاومت خمشی و برشی سقف را حفظ می کند. ایده اصلی آن است که در ناحیه ای از دال که تنش های فشاری و کششی ناچیزند، نیازی به بتن وجود ندارد. این سیستم ها با کاهش مصرف بتن و میلگرد، ضمن حفظ صلبیت، باعث صرفه جویی قابل توجهی در مصالح و هزینه ها می شوند.

 برای اطلاع از قیمت آهن امروز و بررسی نوسانات بازار، بهتر است قبل از خرید، به منابع معتبر فروش آهن آلات مراجعه کنید.

معرفی سیستم سقف یوبوت

یوبوت سیستمی متشکل از قالب های پلاستیکی بازیافتی به شکل مکعب یا مکعب مستطیل است که در بین دو شبکه آرماتور کف و سقف قرار می گیرد. این قالب ها باعث ایجاد حفره در دال می شوند، در حالی که پوسته ی بالا و پایین دال همچنان بتن ریزی شده و یکپارچگی سازه حفظ می گردد. در واقع، یوبوت نوعی دال دوطرفه مجوف است که ضمن کاهش وزن، عملکردی مشابه دال های تخت دارد.

مراحل اجرای سقف یوبوت

در اجرای یوبوت ابتدا شبکه تحتانی آرماتور چیده می شود. سپس قالب های پلاستیکی در فواصل مشخص قرار می گیرند و شبکه فوقانی میلگرد روی آن ها نصب می گردد. در نهایت بتن ریزی انجام می شود تا حفره ها درون دال شکل بگیرند. اجرای صحیح، کنترل تراز و جلوگیری از جابجایی قالب ها از نکات کلیدی این فرآیند است.

مزایای سقف یوبوت

یوبوت با کاهش وزن مرده سازه تا حدود ۳۰ درصد، امکان افزایش دهانه های بین ستون ها را فراهم می کند. از دیگر مزایای آن می توان به کاهش مصرف بتن و میلگرد، افزایش سرعت اجرا، قابلیت عبور تأسیسات از کف، و کاهش ارتفاع کلی ساختمان اشاره کرد. همچنین این سیستم به دلیل استفاده از قالب های بازیافتی، گزینه ای دوستدار محیط زیست محسوب می شود.

معایب و نکات اجرایی سقف یوبوت

با وجود مزایا، اجرای سقف یوبوت نیازمند دقت بالا در قالب بندی و تراکم بتن است. در صورت اجرای غیرحرفه ای، احتمال ایجاد حفره های هوا یا کاهش چسبندگی بین بتن و قالب وجود دارد. همچنین هزینه اولیه خرید قالب ها نسبتاً بالا است، اما در پروژه های بزرگ به دلیل صرفه جویی در مصالح و زمان، اقتصادی می شود.

 تغییرات روزانه در قیمت میلگرد تأثیر مستقیمی بر هزینه نهایی ساخت وساز دارد و آگاهی از آن برای پیمانکاران ضروری است.

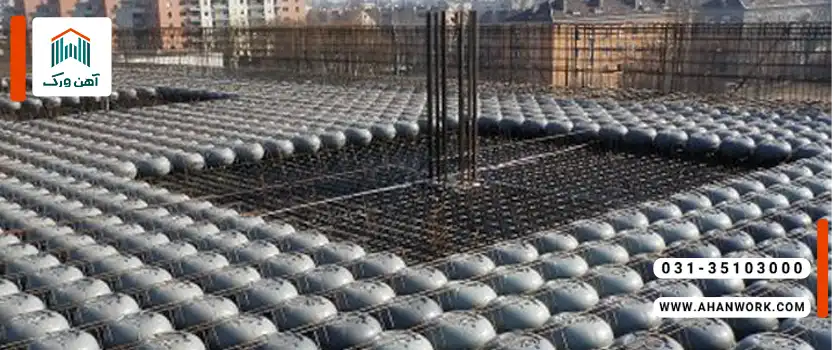

معرفی سیستم سقف کوبیاکس

کوبیاکس نیز نوعی سیستم دال مجوف دوطرفه است که در آن به جای قالب های مکعبی، از گوی های پلاستیکی توخالی بین دو شبکه آرماتور استفاده می شود. این گوی ها معمولاً از پلی اتیلن ساخته شده اند و در قفس های فولادی مخصوص قرار می گیرند تا در حین بتن ریزی در جای خود ثابت بمانند. نتیجه ی کار، دالی سبک با عملکرد مشابه دال بتنی توپر است.

مراحل اجرای سقف کوبیاکس

اجرای کوبیاکس به ترتیب شامل نصب شبکه تحتانی میلگرد، قراردادن قفس های حاوی گوی ها، نصب شبکه فوقانی، و در نهایت بتن ریزی است. فرآیند مشابه یوبوت است با این تفاوت که حمل و چیدمان قفس ها اندکی زمان برتر بوده و نیاز به دقت بالاتری دارد.

مزایای سقف کوبیاکس

کوبیاکس در کاهش وزن سازه بسیار مؤثر است و می تواند تا ۳۵ درصد سبک تر از دال های معمولی باشد. این سیستم امکان اجرای دهانه های بلندتر، کاهش بار بر ستون ها و فونداسیون، و افزایش انعطاف در طراحی معماری را فراهم می کند. همچنین عملکرد مناسبی در برابر لرزش و صدا دارد.

معایب و نکات اجرایی سقف کوبیاکس

کوبیاکس به دلیل نیاز به تجهیزات خاص برای تولید و حمل قفس های گوی دار، هزینه اولیه بیشتری دارد. در پروژه های کوچک ممکن است توجیه اقتصادی نداشته باشد. علاوه بر آن، در صورت نبود تجربه کافی در اجرا، احتمال عدم توزیع یکنواخت بتن بین گوی ها وجود دارد که می تواند به ضعف موضعی در دال منجر شود.

هنگام برنامه ریزی پروژه های ساختمانی، مقایسه ی قیمت تیرآهن برندهای مختلف می تواند به انتخاب اقتصادی تر و مطمئن تر کمک کند.

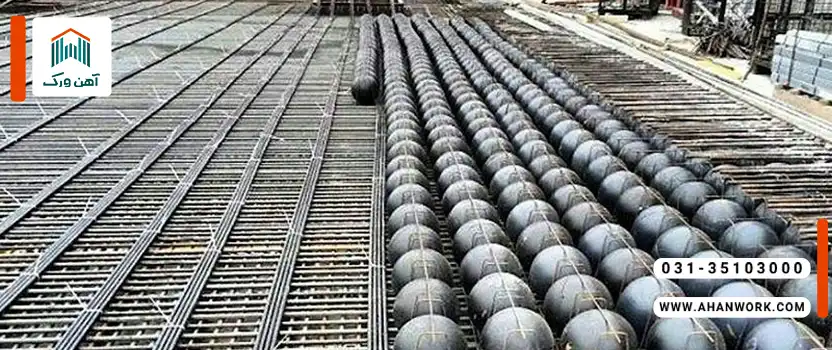

مقایسه مستقیم بین یوبوت و کوبیاکس

وزن و مصرف مصالح (بتن، میلگرد)

در هر دو سیستم، کاهش وزن مرده هدف اصلی است. یوبوت معمولاً تا حدود ۲۵ تا ۳۰ درصد از حجم بتن را حذف می کند، در حالی که کوبیاکس به دلیل شکل کروی گوی ها و توزیع بهتر فضاهای خالی، تا ۳۵ درصد کاهش وزن دارد. از نظر مصرف میلگرد، تفاوت چشمگیری وجود ندارد و هر دو سیستم بسته به طراحی می توانند صرفه جویی متوسطی ایجاد کنند.

دهانه قابل اجرا و فاصله ستون ها

کوبیاکس در دهانه های بزرگ تر عملکرد بهتری دارد و می تواند تا حدود ۱۸ متر دهانه را بدون تیر میانی پوشش دهد. یوبوت معمولاً برای دهانه های کمتر از ۱۴ متر مناسب تر است. در پروژه هایی با پلان آزاد یا سالن های وسیع، کوبیاکس انتخاب مطلوب تری است.

سرعت اجرا و فرآیند نصب

در پروژه هایی با تیراژ بالا، یوبوت به دلیل قالب های ساده تر و وزن کمتر، سریع تر نصب می شود. اما کوبیاکس در پروژه های خاص که نیاز به کنترل دقیق تری دارند، کمی زمان برتر است. در مجموع، سرعت اجرای یوبوت اندکی بالاتر است.

رفتار در برابر زلزله و بارگذاری جانبی

هر دو سیستم به دلیل کاهش وزن، عملکرد لرزه ای مطلوب تری نسبت به دال توپر دارند. اما یوبوت به دلیل سطح مقطع مربعی، در توزیع برش های موضعی رفتار پایدار تری نشان می دهد. در مقابل، کوبیاکس در خمش و خستگی بلندمدت عملکرد نرم تری دارد و تغییرشکل های کنترل شده تری از خود نشان می دهد.

هزینه های اولیه و اقتصادی بودن در پروژه های مختلف

یوبوت از نظر هزینه اولیه اقتصادی تر است و برای پروژه های متوسط تا بزرگ گزینه به صرفه تری محسوب می شود. کوبیاکس به علت فناوری پیشرفته تر و تجهیزات خاص، هزینه اولیه بالاتری دارد اما در پروژه های بزرگ مقیاس با دهانه های زیاد می تواند صرفه جویی قابل توجهی در مصالح ایجاد کند.

کاربرد مناسب هر سیستم

در پروژه های اداری، پارکینگ ها، و ساختمان های با پلان آزاد، کوبیاکس انتخاب بهتری است. در مقابل، برای پروژه های مسکونی، تجاری کوچک، و ساختمان های میان مرتبه، یوبوت از نظر هزینه و اجرا منطقی تر است.

نکات طراحی و اجرایی در انتخاب سیستم یوبوت و کوبیاکس

شرایط خاک، سازه، ارتفاع و دهانه در انتخاب سیستم سقف

پیش از انتخاب هر سیستم، باید نوع خاک و ظرفیت باربری فونداسیون بررسی شود. در مناطقی با خاک نرم یا پروژه هایی با تعداد طبقات زیاد، کاهش وزن سازه اهمیت ویژه ای دارد و سیستم های مجوف مانند کوبیاکس مزیت بیشتری دارند. در سازه های کوتاه یا دهانه های محدود، یوبوت گزینه ای ساده تر و مقرون به صرفه تر است.

نکات مربوط به قالب بندی، آرماتوربندی و کیفیت اجرایی

کیفیت قالب بندی و تراکم بتن در هر دو سیستم بسیار حیاتی است. در یوبوت، باید از حرکت قالب ها هنگام بتن ریزی جلوگیری شود. در کوبیاکس، توزیع بتن بین گوی ها باید یکنواخت باشد. استفاده از ویبراتورهای مناسب و کنترل ضخامت دال از الزامات اجرایی است.

شرایط بومی (ایران) و تجربه های اجرایی

در ایران، اجرای یوبوت به دلیل سادگی نسبی، رواج بیشتری دارد و بسیاری از پیمانکاران تجربه ی کافی در آن دارند. کوبیاکس هنوز به صورت محدود و در پروژه های خاص به کار می رود. همچنین دسترسی به قالب های یوبوت و پشتیبانی فنی آن در کشور آسان تر است.

الزاماتی که باید در قراردادها و اجرا رعایت شود

پیمانکار باید در قرارداد، نوع سیستم، ضخامت دال، برند قالب ها و مشخصات فنی را به صورت دقیق ذکر کند. کنترل کیفیت قالب ها، گواهی فنی و تطابق با آیین نامه های داخلی از الزامات مهم است. همچنین ناظران باید در تمام مراحل اجرا حضور فعال داشته باشند تا از بروز خطاهای سازه ای جلوگیری شود.
