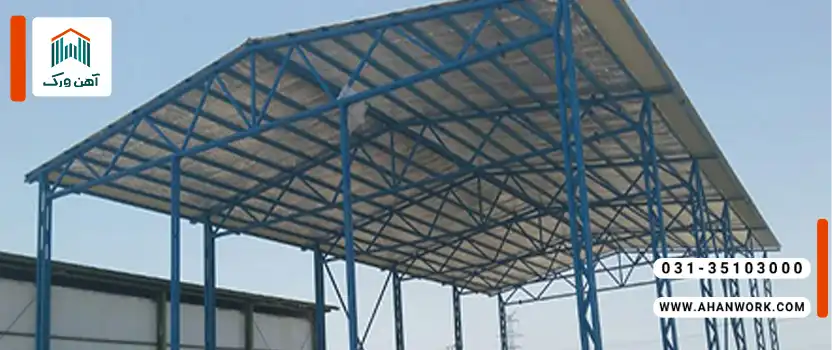

مراحل کامل ساخت سوله با قوطی

ساخت سوله با قوطی، برای خیلی از پروژه ها مثل یک میان بر هوشمندانه است؛ هم از نظر سرعت اجرا، هم از نظر نظم و ظرافت سازه. اما همین انتخاب اگر بدون طراحی درست، کنترل کیفیت جوش و رعایت اصول بارگذاری انجام شود، می تواند هزینه های پنهان و دردسرهای جدی بسازد. در این راهنما، مسیر ساخت سوله با قوطی را از تعریف تا تحویل نهایی، دقیق و کاربردی جلو می بریم؛ طوری که به درد کارفرما، پیمانکار و حتی کسی که تازه وارد این حوزه شده بخورد.

در فرآیند برآورد هزینه ساخت سوله با قوطی، نوسان قیمت آهن نقش مستقیمی در انتخاب نوع مقاطع، وزن نهایی سازه و زمان بندی اجرای پروژه دارد.

سوله با قوطی چیست و چه کاربردی دارد؟

منظور از سوله با قوطی سازه ای است که بخش قابل توجهی از اسکلت فلزی آن با پروفیل های قوطی (RHS/SHS) یا ترکیبی از قوطی و سایر مقاطع ساخته می شود. قوطی ها به خاطر شکل بسته و هندسه منظمشان، در بسیاری از اجزا مثل ستون ها، بادبندها، پرلین ها و قاب های فرعی بسیار محبوب اند.
در عمل، سوله قوطی یک نام عمومی است و در هر پروژه باید دقیق مشخص شود قوطی در کدام اعضا استفاده می شود و قاب اصلی چگونه طراحی شده است.

تفاوت سوله با قوطی و سوله تیرورقی

سوله تیرورقی معمولاً با مقاطع ساخته شده از ورق (تیرورق) برای قاب های اصلی طراحی می شود؛ یعنی رفتر و ستون ها به صورت تیرورق با جان و بال ورقی ساخته می شوند. در مقابل، در سوله با قوطی ممکن است قاب اصلی هم با پروفیل های سنگین یا ترکیبی از قوطی و ورق ساخته شود، یا قاب اصلی تیرورقی باشد اما شبکه فرعی و مهاربندی ها قوطی باشند.

تفاوت های کلیدی از نگاه اجرایی و فنی:

• تیرورق در دهانه های بزرگ و بارهای سنگین، انعطاف طراحی بالاتری می دهد.
• قوطی در جزئیات اجرایی، نظم و سرعت مونتاژ خوبی دارد و در بسیاری از دهانه های متوسط مقرون به صرفه است.
• اتصالات تیرورقی معمولاً جزئیات جوش و سخت کننده های بیشتری می خواهد؛ در قوطی ها هم چالش اصلی، انتقال نیرو در اتصالات و کنترل کمانش موضعی و پیچش است.
• تیرورق برای جرثقیل سقفی سنگین یا ارتفاع زیاد، اغلب گزینه رایج تری است؛ ولی با طراحی درست، قوطی هم می تواند در محدوده های مشخص پاسخگو باشد.

کاربردهای رایج سوله با قوطی

سوله با قوطی معمولاً برای کاربری هایی مناسب است که:

• دهانه خیلی بزرگ و بار فوق سنگین ندارند
• سرعت اجرا اهمیت دارد
• سازه مرتب، سبک تر و اقتصادی تر مدنظر است

کاربردهای رایج:

• کارگاه های تولیدی سبک و نیمه سنگین
• انبارها و سردخانه های کوچک تا متوسط
• سالن های دامداری و کشاورزی
• پارکینگ های مسقف و سایبان های صنعتی
• سالن های ورزشی کوچک و فضاهای نمایشگاهی سبک

مزایا و معایب ساخت سوله با قوطی

مزایای اقتصادی و اجرایی

سوله قوطی اگر درست طراحی شود، می تواند مزیت های ملموسی داشته باشد:

• سرعت بالاتر در برش کاری، مونتاژ و نصب به خاطر مقاطع آماده و یکنواخت
• کاهش ضایعات نسبت به بعضی روش های ورق کاری، مخصوصاً در پروژه های متوسط
• نظم ظاهری سازه و سهولت رنگ آمیزی و پوشش دهی به دلیل سطوح صاف
• امکان اجرای دقیق تر در کارخانه و کاهش ریسک خطای کارگاهی
• در بسیاری از پروژه ها، کاهش زمان خواب سرمایه به واسطه تحویل سریع تر

معایب و محدودیت های فنی

قوطی ها هم محدودیت های خودشان را دارند و باید صریح دیده شوند:

• حساسیت بیشتر برخی اعضا به کمانش و پیچش، به خصوص در طول های بلند و بارگذاری نامتقارن
• دشوارتر بودن بعضی اتصالات؛ چون مقطع بسته است و دسترسی برای جوش داخلی یا تقویت موضعی محدود می شود
• در دهانه های خیلی بزرگ یا بارهای خاص (مثل جرثقیل سنگین)، گاهی اقتصادی ترین و مطمئن ترین گزینه نیست
• اگر ضخامت و کیفیت قوطی ها استاندارد نباشد، به خصوص در بازارهای متلاطم، ریسک افت کیفیت بالا می رود

بررسی دوام و مقاومت سازه

دوام سوله با قوطی به سه ستون اصلی وابسته است:

• طراحی سازه ای دقیق با بارگذاری درست (باد، برف، زلزله، بار جرثقیل، بارهای موضعی)
• کیفیت ساخت و جوشکاری و کنترل ابعادی
• محافظت در برابر خوردگی (رنگ صنعتی مناسب، گالوانیزه در شرایط خاص، جزئیات آبرو و زهکشی)

قوطی ها به دلیل شکل بسته، در برابر برخی آسیب های موضعی بهتر عمل می کنند، اما اگر رطوبت داخل مقطع محبوس شود یا نقاط اتصال درست آب بندی نشوند، خوردگی پنهان می تواند آرام و خطرناک پیش برود. پس جزئیات اجرایی، به اندازه محاسبات اهمیت دارند.

از آنجا که بخش زیادی از اسکلت سوله با پروفیل ساخته می شود، بررسی گفت وگو محور و به روز قیمت پروفیل به تصمیم گیری دقیق تر کارفرما و جلوگیری از هزینه های پیش بینی نشده کمک می کند.

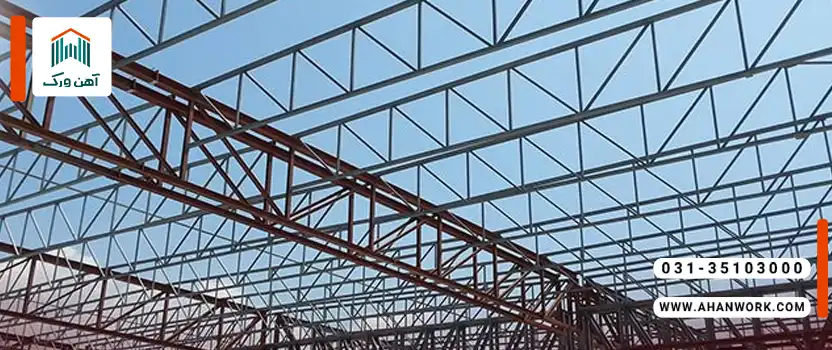

بررسی هزینه ساخت سوله با قوطی

عوامل مؤثر بر قیمت نهایی

هزینه ساخت سوله با قوطی فقط قیمت آهن نیست. چند عامل تعیین کننده:

• دهانه، طول، ارتفاع و شیب سقف
• میزان بارگذاری منطقه (برف و باد) و سطح لرزه خیزی
• نوع کاربری و نیاز به جرثقیل سقفی یا دهانه های آزاد بیشتر
• ضخامت و استاندارد پروفیل های قوطی و ورق های اتصال
• نوع پوشش سقف و دیوار (ساندویچ پانل، ورق گالوانیزه، پلی کربنات، …)
• کیفیت رنگ و ضدزنگ، نوع پیچ و اتصالات، جزئیات آب بندی
• هزینه اجرای فونداسیون بر اساس شرایط خاک و سطح آب زیرزمینی
• هزینه حمل، جرثقیل، نصب، و زمان بندی پروژه

مقایسه هزینه با سایر انواع سوله

در پروژه های کوچک تا متوسط، سوله با قوطی اغلب می تواند از نظر زمان و بعضی هزینه های اجرایی رقابتی باشد. اما در دهانه های بسیار بزرگ یا سازه های با بارگذاری سنگین، سوله تیرورقی یا ترکیبی (قاب اصلی تیرورق و اجزای فرعی قوطی) معمولاً توجیه فنی و اقتصادی بهتری پیدا می کند.

یک نکته مهم: مقایسه درست زمانی اتفاق می افتد که وزن نهایی سازه، کیفیت اتصالات، و مشخصات پوشش و فونداسیون در هر دو گزینه یکسان فرض شود. مقایسه ای که فقط روی قیمت هر کیلو تکیه کند، معمولاً گمراه کننده است.

راهکارهای کاهش هزینه ساخت

کاهش هزینه یعنی حذف اتلاف، نه قربانی کردن ایمنی. راهکارهای سالم:

• طراحی بهینه و جلوگیری از انتخاب مقاطع بیش از نیاز
• اجرای کارخانه ای دقیق تر برای کاهش دوباره کاری در کارگاه
• انتخاب پوشش متناسب با کاربری؛ هر پروژه الزاماً پانل ضخیم نمی خواهد
• بهینه سازی فاصله پرلین ها و زیرسازی با محاسبه، نه حدس
• برنامه ریزی حمل و نصب برای کاهش مدت اجاره جرثقیل و توقف نیروها
• کنترل کیفیت خرید قوطی ها و مطابقت با گواهی متریال و ضخامت واقعی

مراحل طراحی سوله با قوطی

بررسی نیاز پروژه و کاربری سوله

قبل از هر ترسیم و محاسبه، باید تصویر روشنی از نیاز ساخته شود:

• سوله برای انبار است یا تولید؟
• بارگذاری داخلی چیست؟ قفسه بندی سنگین دارید؟ ماشین آلات ارتعاشی؟
• نیاز به جرثقیل سقفی هست یا نه؟ ظرفیت و دهانه آن چقدر است؟
• بازشوهای بزرگ در دیوارها لازم است؟
• شرایط اقلیمی منطقه چگونه است: برف، بادهای غالب، رطوبت، خورندگی هوا

این مرحله همان جایی است که هزینه های آینده شکل می گیرد. یک تصمیم عجولانه در کاربری، می تواند بعداً به تقویت سازه یا تغییرات پرهزینه تبدیل شود.

محاسبات سازه ای و بارگذاری

در طراحی سازه، بارگذاری دقیق و انتخاب سیستم مقاوم جانبی حیاتی است. در سوله های قوطی، توجه به این موارد پررنگ تر می شود:

• کنترل کمانش اعضای فشاری و مهاربندها
• کنترل پیچش و خمش جانبی-پیچشی در اعضای بلند
• طراحی اتصالات انتقال نیرو، به خصوص در گره های بادبندی
• در صورت وجود جرثقیل سقفی، کنترل بارهای دینامیکی و خستگی

انتخاب ابعاد و نوع قوطی فلزی

انتخاب قوطی باید بر اساس محاسبه باشد، اما چند معیار عملی هم کمک می کند:

• ضخامت واقعی و کیفیت تولیدکننده (تفاوت ضخامت اسمی و واقعی را جدی بگیرید)
• نوع کاربرد عضو: ستون، بادبند، پرلین، قاب فرعی یا مهاربند
• امکان اجرای اتصال: آیا نیاز به ورق های تقویتی، سوراخ کاری، یا جوش های طولانی داریم؟
• شرایط خوردگی: در مناطق مرطوب یا خورنده، پوشش ضدخوردگی و جزئیات آب بندی مهم تر می شود

آماده سازی زمین و اجرای فونداسیون

بررسی خاک و تسطیح زمین

سوله با هر اسکلت فلزی ای، روی زمین خوب معنا پیدا می کند. بررسی ژئوتکنیک و شناخت خاک، جلوی نشست های خطرناک را می گیرد. در این مرحله:

• خاکبرداری و تسطیح با شیب بندی صحیح برای دفع آب
• کنترل لایه های سست و جایگزینی یا بهسازی خاک در صورت نیاز
• مشخص کردن تراز نهایی کف و مسیرهای دسترسی ماشین آلات

اجرای فونداسیون مناسب سوله

نوع فونداسیون به خاک، بار سازه و ابعاد سوله وابسته است. فونداسیون درست باید:

• نیروهای قائم و جانبی را امن به زمین منتقل کند
• نشست یکنواخت داشته باشد
• در برابر رطوبت و یخ زدگی منطقه، جزئیات مناسب داشته باشد

رعایت کاور بتن، کیفیت بتن، و عمل آوری درست، چیزی نیست که بتوان از آن گذشت؛ چون خطای فونداسیون، غالباً با هیچ آرایشی در اسکلت جبران نمی شود.

نصب صفحه ستون ها (بیس پلیت)

صفحه ستون ها نقطه اتصال زمین و سازه اند؛ جایی که اشتباه میلی متری می تواند در نصب سازه، ساعت ها اتلاف بسازد. موارد کلیدی:

• تراز و شاقولی دقیق صفحه ها
• کنترل جای بولت ها و رزوه ها
• استفاده از گروت مناسب پس از نصب
• پیش بینی ضدزنگ و محافظت از ناحیه اتصال در برابر آب و رطوبت+

در پروژه هایی که اعضای فرعی و مهاربندها با مقاطع سبک تر اجرا می شوند، تغییرات قیمت قوطی ۴ در ۴ می تواند روی هزینه تمام شده اسکلت فلزی اثر محسوسی بگذارد.

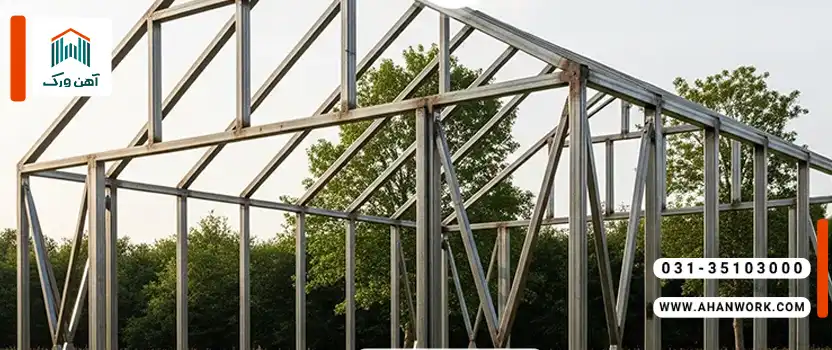

ساخت اسکلت فلزی سوله با قوطی

برش و آماده سازی قوطی ها

برش تمیز و دقیق، کیفیت نهایی جوش و مونتاژ را بالا می برد. نکاتی که فرق ایجاد می کند:

• برش با ابزار مناسب و کنترل اعوجاج حرارتی
• تمیزکاری لبه ها و حذف پلیسه و زنگ سطحی
• علامت گذاری دقیق قطعات و کدگذاری برای مونتاژ سریع تر

مونتاژ و جوشکاری اسکلت

در سازه های قوطی، جوشکاری اگر حرفه ای انجام نشود، می تواند هم مقاومت را کم کند و هم ظاهر و هندسه را خراب کند. اینجا باید:

• ترتیب جوش ها طوری باشد که تابیدگی کم شود
• از فیکسچر و گونیا برای کنترل ابعاد استفاده شود
• پاس های جوش و نفوذ طبق دستورالعمل جوشکاری اجرا شود

کنترل کیفیت اتصالات و جوش ها

کنترل کیفیت یعنی قبل از اینکه مشکل به نصب برسد، متوقفش کنیم. موارد رایج:

• بازرسی چشمی جوش ها برای ترک، تخلخل، بریدگی کناره و پاشش زیاد
• کنترل ابعاد و گونیا بودن قطعات مونتاژشده
• در پروژه های حساس، انجام تست های غیرمخرب طبق نیاز (مثل PT/MT/UT)
• کنترل تطابق سوراخ کاری ها، ورق های اتصال و ضخامت ها با نقشه

نصب اسکلت و اجرای سازه اصلی

حمل قطعات به محل پروژه

حمل ونقل فقط جابه جایی نیست؛ اگر بسته بندی و مهار درست نباشد، قطعات در مسیر آسیب می بینند و هندسه به هم می ریزد. بهتر است:

• قطعات بر اساس ترتیب نصب، بارگیری شوند
• محل قرارگیری و دپو در سایت از قبل مشخص باشد
• قطعات از تماس مستقیم با زمین مرطوب محافظت شوند

نصب ستون ها و رفترها

نصب قاب ها مرحله ای است که دقت در آن، تمام پروژه را خوش اخلاق یا بدخلق می کند:

• کنترل شاقولی ستون ها و تراز اتصالات
• سفت کردن پیچ ها و اجرای جوش های نهایی طبق دستورکار
• استفاده از مهاربند موقت تا پایدار شدن قاب ها

اجرای مهاربندها و بادبندها

مهاربندها همان نفسِ جانبی سازه اند. در سوله های قوطی، طراحی و اجرای درست مهاربندها اهمیت دوچندان دارد:

• اتصال صحیح مهاربند به ورق های گره و کنترل تمرکز تنش
• رعایت طول آزاد و جلوگیری از کمانش زودهنگام
• اجرای مهاربندی سقف و دیوار بر اساس مسیر انتقال بار باد

پوشش سقف و دیواره های سوله

انتخاب نوع پوشش سقف (ساندویچ پانل، ورق گالوانیزه و …)

انتخاب پوشش باید از کاربری بیاید، نه از مد بازار:

• ساندویچ پانل برای عایق حرارتی و صوتی بهتر است و در سردخانه ها یا سالن های حساس گزینه محبوبی است
• ورق گالوانیزه اقتصادی تر است، اما برای کنترل دما و تعریق نیاز به عایق کاری مناسب دارد
• پلی کربنات یا نورگیرها اگر درست اجرا نشوند، می توانند منبع نشتی و اتلاف انرژی شوند

نصب پرلین ها و زیرسازی سقف

پرلین ها اگر درست فاصله گذاری و نصب شوند، هم مصرف مصالح را بهینه می کنند و هم سقف را بادوام تر. باید:

• فاصله ها طبق محاسبه و نوع پوشش تعیین شود
• مهارهای لازم برای جلوگیری از پیچش و لرزش در نظر گرفته شود
• پیچ ها، واشرها و آب بندی ها مطابق استاندارد اجرا شود

اجرای دیوارها و عایق کاری

دیوار خوب، یعنی سوله ای که در تابستان نفس راحت می کشد و در زمستان انرژی را بیرون نمی ریزد. نکات مهم:

• اجرای فلاشینگ ها، آبچکان ها و درزبندی دقیق
• کنترل پل حرارتی در محل اتصال ها
• پیش بینی مسیر تخلیه آب باران و جلوگیری از جمع شدن آب کنار فونداسیون

تاسیسات و تجهیزات جانبی سوله

اجرای سیستم برق کشی و روشنایی

روشنایی سوله باید هم ایمن باشد هم اقتصادی. طراحی برق کشی بهتر است از ابتدا با سازه هماهنگ شود تا:

• مسیر سینی کابل ها و تابلوها دقیق جانمایی شود
• روشنایی یکنواخت باشد و سایه های مزاحم ایجاد نشود
• استانداردهای ایمنی و ارتینگ رعایت شود

تهویه، گرمایش و سرمایش

تهویه در سوله، مسئله رفاه نیست؛ گاهی مسئله سلامت و دوام تجهیزات است. بسته به کاربری:

• هواکش های سقفی و دیواری برای تخلیه هوای گرم و آلوده
• سیستم های گرمایش صنعتی با رعایت ایمنی و فاصله از مواد قابل اشتعال
• سرمایش تبخیری یا چیلر/اسپلیت صنعتی بر اساس اقلیم و بودجه

نصب درب ها، پنجره ها و جرثقیل سقفی

بازشوها و تجهیزات سنگین، روی سازه اثر می گذارند. پس باید از ابتدا در طراحی دیده شوند:

• قاب گیری اصولی اطراف درب های بزرگ برای جلوگیری از تغییر شکل
• آب بندی درزهای درب و پنجره برای کنترل گرد و غبار و اتلاف انرژی
• در صورت نصب جرثقیل سقفی، توجه به تیر حمال، نشیمن ها، ضربه گیرها و بارهای دینامیکی

برای ساخت ستون ها یا قاب های فرعی با مقاومت بالاتر، توجه به نوسانات قیمت قوطی۳ در ۶ اهمیت زیادی دارد، زیرا انتخاب زمان مناسب خرید می تواند بخش قابل توجهی از بودجه پروژه را حفظ کند.

نکات ایمنی در ساخت سوله با قوطی

ایمنی در زمان جوشکاری و نصب

سوله سازی بدون ایمنی، شبیه رانندگی در مه است؛ دیر یا زود حادثه رخ می دهد. موارد ضروری:

• استفاده از ماسک، دستکش و لباس کار مناسب برای جوشکاری
• کنترل کپسول های گاز، کابل ها و اتصالات برق
• ایمنی کار در ارتفاع با کمربند و طناب مهار استاندارد
• مدیریت محدوده کار جرثقیل و جلوگیری از تردد غیرضروری

رعایت استانداردهای سازه ای

استاندارد یعنی سازه ای که روی حدس ساخته نشده. باید:

• نقشه های اجرایی معتبر و مهرشده وجود داشته باشد
• مصالح مطابق مشخصات فنی خریداری و تحویل گرفته شود
• هر تغییر در حین اجرا با نظر طراح سازه اعمال شود

بازرسی نهایی و تحویل پروژه

تحویل خوب، تحویل عجولانه نیست. در پایان پروژه بهتر است:

• چک لیست کنترل هندسه، اتصالات، پوشش سقف و آب بندی انجام شود
• رنگ و ضدزنگ، ضخامت و پوشش دهی نقاط حساس بررسی شود
• عملکرد درب ها، نورگیرها، آبروها و مسیر دفع آب تست شود
• مدارک فنی، نقشه های چون ساخت و گزارش های کنترل کیفیت جمع آوری شود
