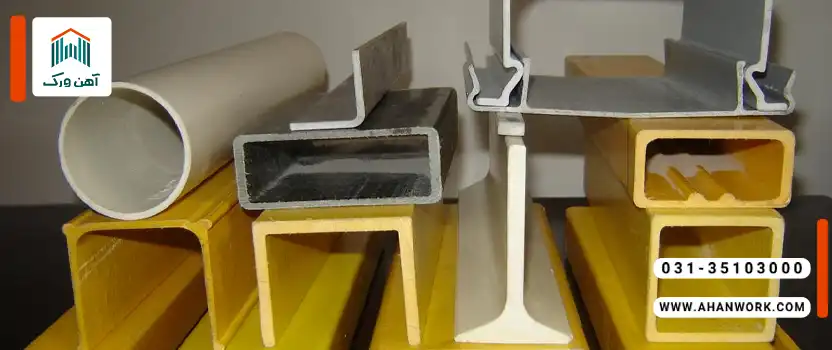

راهنمای جامع پروفیل کامپوزیتی
پروفیل کامپوزیتی به مقاطع صنعتی و ساختمانی گفته می شود که از ترکیب دو یا چند ماده با خواص متفاوت ساخته می شوند. این مواد پس از ترکیب، خصوصیات منحصربه فردی از خود نشان می دهند که به تنهایی در هیچ کدام از مواد اولیه دیده نمی شود. نتیجه ی این هم افزایی، محصولی سبک، مقاوم و پایدار است که در صنایع گوناگون کاربردهای گسترده ای دارد.
برخلاف نوسانات قیمت آهن کیلویی، پروفیل های کامپوزیتی دارای ثبات قیمتی بیشتری هستند و در پروژه های بلندمدت اقتصادی تر ظاهر می شوند.
انواع پروفیل های کامپوزیتی
پروفیل FRP
FRP یا پلاستیک تقویت شده با الیاف، متداول ترین نوع پروفیل کامپوزیتی است. این دسته شامل انواع مختلفی بر اساس نوع الیاف (GFRP، CFRP و AFRP) می شود.
پروفیل GFRP
GFRP با الیاف شیشه تقویت شده است. سبکی، هزینه ی کمتر و مقاومت متوسط از ویژگی های این دسته است. مناسب برای کاربردهای عمومی نظیر نرده، پوشش کانال ها و تجهیزات ساختمانی.
پروفیل CFRP
CFRP با الیاف کربن تولید می شود. مقاومت فوق العاده، سختی بالا و پایداری حرارتی عالی از ویژگی های آن است. به همین دلیل در صنایع هوافضا، خودروهای سبک وزن و تجهیزات نظامی بسیار پرکاربرد است.
تفاوت ها و مقایسه
در مقایسه میان انواع پروفیل ها می توان گفت:
- GFRP اقتصادی تر و برای کاربردهای عمومی مناسب است
- CFRP خاص تر، اما بسیار گران تر و قدرتمندتر است
- AFRP (با الیاف آرامید) در مواردی خاص همچون ضدضربه بودن استفاده می شود

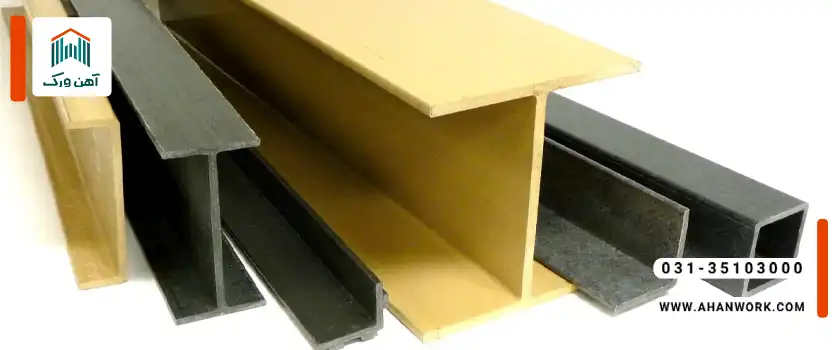

مزایای پروفیل کامپوزیتی نسبت به مواد سنتی
- پروفیل های کامپوزیتی در مقایسه با فولاد، آلومینیوم و چوب، مزایای چشم گیری دارند. از جمله:
- وزن بسیار کمتر با حفظ یا حتی افزایش مقاومت مکانیکی
- مقاومت بالا در برابر خوردگی، رطوبت و اشعه UV
- خاصیت عایق الکتریکی و حرارتی
- امکان تولید اشکال خاص و مهندسی شده
با توجه به افزایش قیمت قوطی و پروفیل در بازار فلزات، استفاده از جایگزین هایی چون پروفیل FRP در بسیاری از سازه ها رواج یافته است.
مواد اولیه و ساختار پروفیل کامپوزیتی
الیاف
الیاف تقویت کننده، عنصر کلیدی در استحکام پروفیل ها هستند:
- شیشه: پرکاربرد، ارزان و مقاوم
- کربن: سبک، بسیار مقاوم، اما گران
- آرامید: مقاوم در برابر ضربه، محبوب در صنایع نظامی
رزین ها
رزین وظیفه ی انتقال بار بین الیاف و محافظت آن ها را دارد:
- اپوکسی: چسبندگی بالا، مقاوم در برابر مواد شیمیایی
- پلی استر: اقتصادی، مناسب برای کاربردهای عمومی
- وینیل استر: ترکیبی از مزایای پلی استر و اپوکسی
افزودنی ها
برای بهبود خاصیت های مکانیکی، UV، یا ضدحریق کردن، از افزودنی هایی چون نانوذرات یا پایدارکننده های حرارتی استفاده می شود.
فرآیندهای تولید پروفیل کامپوزیتی
روش Pultrusion
رایج ترین روش تولید پروفیل های خطی با سطح مقطع ثابت است. تولید پیوسته، سرعت بالا و کیفیت یکنواخت از مزایای آن است.
روش Filament Winding
برای تولید قطعات استوانه ای (مثل لوله ها و مخازن)، الیاف به صورت مارپیچ دور قالب پیچیده می شوند. استحکام بالا در جهت های خاص از ویژگی های این روش است.
قالب گیری دستی و پرفیوژن
برای تولید مقاطع پیچیده، روش های دستی یا تزریق رزین استفاده می شود. انعطاف پذیری بالا ولی نیاز به مهارت بالا دارند.
مزایا و محدودیت ها
هر روش متناسب با نوع محصول، تیراژ تولید و خواص مکانیکی مورد انتظار انتخاب می شود. مثلاً Pultrusion برای تولید انبوه و Filament Winding برای استحکام خاص مناسب تر است.
بسیاری از مصرف کنندگان صنعتی، به دلیل بالا بودن قیمت قوطی ۲*۲ شش متری، به سراغ پروفیل های سبک تر کامپوزیتی با عملکرد مشابه رفته اند.

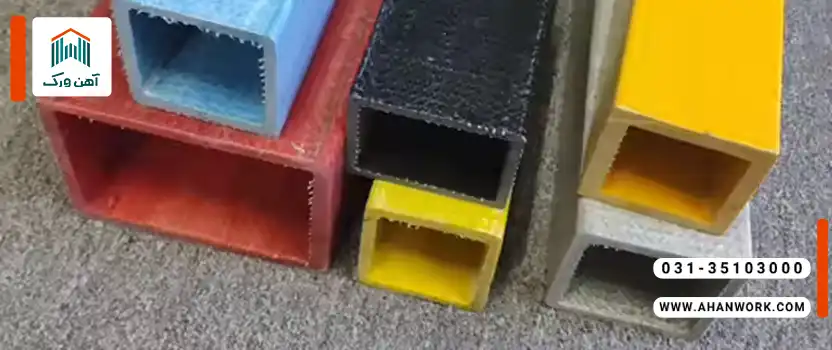

ویژگی های فیزیکی و مکانیکی پروفیل کامپوزیتی
مقاومت های مکانیکی
پروفیل های کامپوزیتی مقاومت کششی و خمشی بسیار بالایی دارند. به ویژه CFRP در مقایسه با فولاد مقاومت بالاتری در برابر کشش از خود نشان می دهد.
پایداری حرارتی و شیمیایی
رزین های مهندسی شده امکان استفاده در دمای بالا یا محیط های اسیدی را فراهم می کنند.
عایق بودن
پروفیل های کامپوزیتی ذاتاً نارسانا هستند و برای کاربردهای برقی و ایمنی بسیار مناسب اند.
دوام در برابر خوردگی و UV
در شرایط جوی مختلف، برخلاف فلزات دچار زنگ زدگی یا تخریب UV نمی شوند.
کاربردهای پروفیل کامپوزیتی
ساختمان و معماری
نرده ها، سایبان ها، ساندویچ پنل ها و اجزای سبک سازه ای از جمله کاربردها هستند.
صنایع برق و مخابرات
دکل های مخابراتی، تیرهای برق، تابلوهای عایق و محفظه های تجهیزات برقی از نمونه های رایج اند.
حمل ونقل و ریلی
برای کاهش وزن و افزایش راندمان سوخت، در قطارها و بدنه ی وسایل نقلیه از کامپوزیت ها استفاده می شود.
سازه های دریایی
به دلیل مقاومت عالی در برابر آب شور و خوردگی، در اسکله ها، پل های شناور و تجهیزات دریایی استفاده می شود.
در شرایطی که قیمت پروفیل ۲در۳ با نرخ روز تغییر می کند، پروفیل های GFRP با قیمت ثابت و طول عمر بالا، انتخابی منطقی تر به شمار می روند.
استانداردها و کدهای فنی پروفیل کامپوزیتی
استانداردهای ملی و بین المللی
استانداردهایی مانند ASTM D790، ISO 527 و EN 13706 برای ارزیابی مشخصات فنی پروفیل ها استفاده می شوند.
الزامات طراحی و نصب
اطمینان از اتصال صحیح، سازگاری حرارتی، و مقاومت مکانیکی در برابر بارگذاری محیطی از جمله الزامات حیاتی است.
کنترل کیفیت
آزمون های غیرمخرب (NDT)، تست های کشش، خم شدگی و خوردگی در فرآیند کنترل کیفی ضروری هستند.
طراحی و انتخاب پروفیل کامپوزیتی
شرایط محیطی
عوامل مؤثر شامل دما، رطوبت، بار دینامیکی، تماس با مواد شیمیایی و UV هستند.
انتخاب بر اساس فرم
مقاطع U، I، L، T و دیگر اشکال مهندسی شده متناسب با نیاز پروژه انتخاب می شوند.
ابزارهای طراحی
نرم افزارهایی مانند ANSYS، ABAQUS و SolidWorks برای شبیه سازی، تحلیل و طراحی استفاده می شوند.
نگهداری، تعمیر و ایمنی پروفیل کامپوزیتی
نصب اصولی
نکاتی مانند استفاده از بست های سازگار، جلوگیری از بارگذاری خارج از محور، و توجه به انبساط حرارتی مهم اند.
بازرسی های دوره ای
بازرسی بصری، تست صدا، بررسی ترک ها و سطح خارجی از روش های ساده و مؤثر بازرسی اند.
نکات ایمنی
عدم اشتعال پذیری، پایداری در برابر الکتریسیته و سطوح نرم تر، ایمنی کاربران را تضمین می کند.
مقایسه اقتصادی پروفیل کامپوزیتی با مصالح دیگر
هزینه اولیه و عمر مفید
گرچه هزینه ی اولیه ممکن است بالاتر باشد، اما عمر بالا، کاهش خرابی و عدم نیاز به تعویض زودهنگام، توجیه پذیر است.
کاهش هزینه ی نگهداری
عدم زنگ زدگی، پوسیدگی یا نیاز به رنگ آمیزی، هزینه های نگهداری را به شدت کاهش می دهد.
تحلیل ROI
بازگشت سرمایه در پروژه هایی که در شرایط سخت محیطی اجرا می شوند، بسیار سریع تر از مصالح سنتی است.
سوالات متداول
پروفیل کامپوزیتی برای چه شرایطی بهتر از فلزات است؟
در محیط های مرطوب، شیمیایی و پرخطر که خوردگی و رسانایی مشکل ساز هستند، کامپوزیت ها برتری کامل دارند.
آیا این پروفیل ها قابل بازیافت اند؟
بسته به نوع رزین، برخی پروفیل ها قابلیت بازیافت جزئی دارند اما بازیافت کامل نیازمند فناوری پیشرفته است.
آیا نصب آن ها نیاز به تجهیزات خاص دارد؟
خیر، نصب با ابزارهای معمولی امکان پذیر است ولی بهتر است از افراد آموزش دیده استفاده شود.
