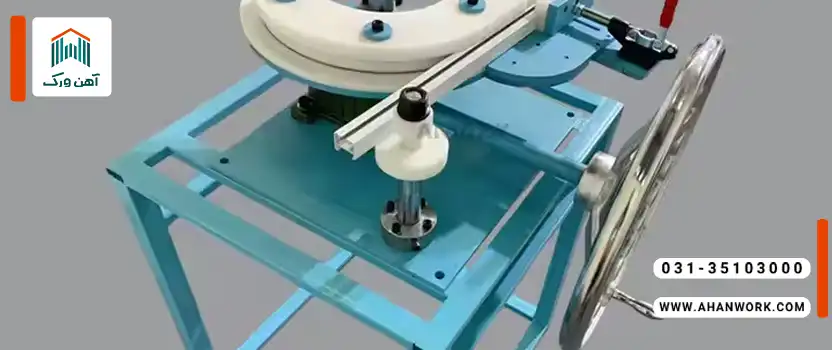

راهنمای جامع خم کن پروفیل دستی

در کارگاه های کوچک، جایی که صدا باید کم باشد و دست، هنوز فرمانده ی اصلی ابزارهاست، خم کن پروفیل دستی مثل یک همکار قابل اعتماد عمل می کند. نه برق می خواهد، نه پمپ و شیلنگ؛ فقط یک بدنه ی محکم، چند غلطک یا قالب، و نیرویی که از بازوی شما به فلز منتقل می شود. اما درست همان قدر که ساده به نظر می رسد، اگر اصولش رعایت نشود می تواند پروفیل را له کند، موج بیندازد، یا قوس را نامتقارن تحویل بدهد. این راهنما قرار است دقیقاً همان فاصله ی بین خم کردن و خم کاری درست را پر کند.

نوسان قیمت آهن نقش مهمی در انتخاب نوع خم کن پروفیل دستی دارد، چون هرچه هزینه متریال بالاتر باشد، دقت در خم کاری و کاهش پرت اهمیت بیشتری پیدا می کند.

خم کن پروفیل دستی چیست؟

خم کن پروفیل دستی دستگاهی مکانیکی است که برای ایجاد قوس یا زاویه روی پروفیل های فلزی (مثل قوطی، نبشی، ناودانی، لوله سبک، و گاهی تسمه) استفاده می شود. مکانیزم آن معمولاً بر پایه ی فشار تدریجی و کنترل شده است؛ یعنی به جای ضربه یا فشار ناگهانی، نیرو در طول حرکت دسته و با عبور پروفیل از میان غلطک ها یا قالب ها اعمال می شود.

نکته ی کلیدی درک این است که خم دستی، فرآیند است نه لحظه. قوس خوب معمولاً با چند پاس و تنظیم های کوچک به دست می آید، نه با یک فشار نهایی.

کاربردهای خم کن پروفیل دستی در صنایع مختلف

خم کن پروفیل دستی در جاهایی محبوب است که تیراژ پایین، تنوع بالا و دقت قابل قبول می خواهند. مثل:

• کارگاه های ساخت در و پنجره و حفاظ های تزئینی
• تولید سازه های سبک و قفسه و استندهای فلزی
• ساخت قوس های ساده در نرده، تابلو، فریم های نمایشگاهی
• تعمیرات و تولید قطعات سفارشی در پروژه های تاسیساتی یا دکوراتیو
• کارهای هنری فلزکاری که ظرافت و کنترل دستی اهمیت دارد

اگر کار شما قطعات خاص و سفارشی است، همین کنترل انسانی مزیت اصلی خواهد بود.

انواع خم کن پروفیل دستی

خم کن پروفیل دستی رومیزی

این مدل روی میز کار یا شاسی ثابت نصب می شود و برای کارگاه هایی مناسب است که فضای محدود دارند یا وزن دستگاه باید کمتر باشد.

ویژگی مهم مدل رومیزی این است که تکیه گاه و ثبات آن وابسته به محل نصب است. اگر میز سبک باشد یا پیچ ها لق شوند، نتیجه ی خم کاری هم لق از آب درمی آید: قوس می پرد، خط خم ناهموار می شود و گاهی پروفیل می لغزد.

این مدل برای پروفیل های سبک تر و کارهای ظریف تر انتخاب بهتری است، به شرطی که نصب واقعاً محکم باشد.

خم کن پروفیل دستی پایه دار

مدل پایه دار با شاسی مستقل روی زمین می ایستد و معمولاً پایداری بیشتری دارد. این پایداری یعنی کنترل بهتر روی قوس و فشار یکنواخت تر، مخصوصاً وقتی طول پروفیل زیاد است یا به نیروی بیشتری نیاز دارید.

برای کارگاه هایی که مرتب خم کاری انجام می دهند یا با مقاطع متنوع سروکار دارند، پایه دار معمولاً انتخاب منطقی تری است؛ چون تنظیم و کارکرد در آن پایدارتر و تکرارپذیرتر است.

تفاوت خم کن پروفیل دستی با خم کن هیدرولیکی

خم کن دستی و هیدرولیکی هر دو یک هدف دارند: تغییر شکل کنترل شده ی پروفیل. اما تفاوتشان در منبع نیرو و کیفیت تکرار است.

خم کن دستی:

• ارزان تر و کم هزینه تر در نگهداری
• مناسب تیراژ پایین و کارهای سفارشی
• وابسته به مهارت اپراتور و کیفیت پاس کاری
• محدودیت در ضخامت و سختی متریال

خم کن هیدرولیکی:

• نیروی بیشتر و کنترل پایدارتر در مقاطع ضخیم
• تکرارپذیری بهتر برای تولید سری
• نیازمند نگهداری سیستم هیدرولیک و هزینه ی بالاتر
• معمولاً سریع تر در کارهای سنگین

اگر حجم کار و سختی مقطع بالا باشد، هیدرولیک جلو می افتد. اگر تنوع و اقتصاد کارگاه مهم تر باشد، دستی هنوز انتخاب محبوب است.

افزایش یا کاهش قیمت قوطی و پروفیل باعث می شود کارگاه ها بیشتر به سمت خم کن های دستی دقیق بروند تا بتوانند با حداقل خطا، بیشترین استفاده را از هر شاخه ببرند.

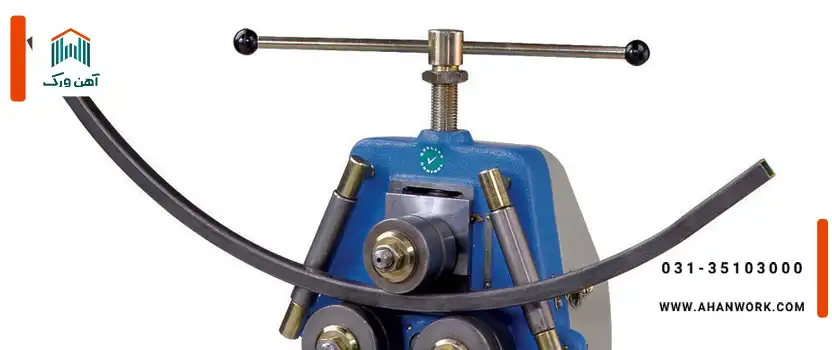

اجزای اصلی خم کن پروفیل دستی

فریم و بدنه دستگاه

بدنه همان ستون فقرات دستگاه است. هرگونه تاب یا ضعف در فریم، مستقیم روی خروجی اثر می گذارد. بدنه ی خوب باید:

• از ورق یا پروفیل مستحکم ساخته شده باشد
• جوشکاری تمیز و بدون ترک داشته باشد
• در محل های تحمل نیرو تقویت شده باشد
• در زیر فشار دچار پیچش محسوس نشود

گاهی دستگاه ارزان، در نگاه اول مشابه مدل های حرفه ای است؛ اما زیر بار واقعی، بدنه نرم می شود و این نرمی، قوس را خراب می کند.

غلطک ها و قالب های خم کاری

غلطک ها نقش هدایت و شکل دهی دارند. جنس، پرداخت سطح و هم محوری آن ها تعیین می کند که پروفیل:

• خط نمی افتد
• له نمی شود
• موج نمی گیرد
• به صورت متقارن خم می شود

برای مقاطع مختلف، قالب یا شیار غلطک باید متناسب باشد. استفاده از غلطک نامتناسب، مثل پوشاندن کفش تنگ به پا است؛ شاید راه بروید، اما در پایان هم پا آسیب می بیند هم کفش.

دسته و مکانیزم اعمال نیرو

دسته و گیربکس یا مکانیزم اهرمی، محل تبدیل نیروی دست به فشار واقعی است. اگر مکانیزم لق باشد یا برگشت ناگهانی داشته باشد، کنترل از دست می رود. دسته باید:

• حرکت نرم و بدون گیر داشته باشد
• در نقطه های فشار بالا لغزش نکند
• برای اپراتور ارگونومیک باشد تا خستگی زودرس ایجاد نکند

در خم کاری دستی، خستگی یعنی کاهش دقت؛ و کاهش دقت یعنی قوس نامتقارن.

نحوه کار با خم کن پروفیل دستی

آماده سازی دستگاه قبل از شروع کار

پیش از شروع، چند کار ساده می تواند جلوی چند اشتباه بزرگ را بگیرد:

• بررسی سفت بودن پیچ ها و اتصالات
• کنترل هم راستایی غلطک ها و تمیز بودن سطحشان
• روغن کاری نقاط اصطکاکی و محورهای متحرک
• انتخاب غلطک یا قالب مناسب مقطع
• اطمینان از ثابت بودن دستگاه روی زمین یا میز

اگر دستگاه حتی کمی لق باشد، پروفیل در پاس های بعدی جهت عوض می کند و خروجی یکدست نمی شود.

مراحل خم کردن پروفیل به صورت اصولی

فرآیند استاندارد خم کاری دستی، تدریجی و مرحله ای است:

• پروفیل را صاف و بدون تاب اولیه انتخاب کنید؛ تاب اولیه نتیجه را فریب می دهد.
• پروفیل را از بین غلطک ها عبور دهید و فشار اولیه را کم بگیرید.
• پاس اول را برای شناخت رفتار متریال انجام دهید؛ هر فلز و هر ضخامت واکنش خودش را دارد.
• به جای فشار زیاد در یک مرحله، فشار را کم کم افزایش دهید و پاس های بعدی را تکرار کنید.
• هر چند پاس یک بار، قوس را روی زمین صاف یا روی الگوی قوس کنترل کنید.

این روند ممکن است کندتر باشد، اما خروجی را تمیزتر و بدون لهیدگی تحویل می دهد.

نکات مهم برای خم دقیق و بدون آسیب

برای اینکه پروفیل سالم بماند و قوس دقیق شود:

• از اعمال فشار ناگهانی خودداری کنید؛ فشار ناگهانی معمولاً نقطه شکست ایجاد می کند.
• اگر سطح پروفیل حساس است، از روکش یا محافظ مناسب برای جلوگیری از خط استفاده کنید.
• در مقاطع نازک، استفاده از قالب یا شیار درست حیاتی است؛ نازکی یعنی استعداد له شدن.
• برگشت فنری را جدی بگیرید؛ فلز بعد از برداشتن فشار کمی برمی گردد، پس قوس نهایی همیشه اندکی بازتر می شود.
• اگر قوس طولانی می خواهید، پاس ها را یکنواخت و در طول یکسان انجام دهید تا قوس موج دار نشود.

وقتی قیمت قوطی ۴ در ۴ بالا می رود، استفاده از خم کن پروفیل دستی با تنظیم درست غلطک ها کمک می کند از له شدگی و دورریز این مقطع پرکاربرد جلوگیری شود.

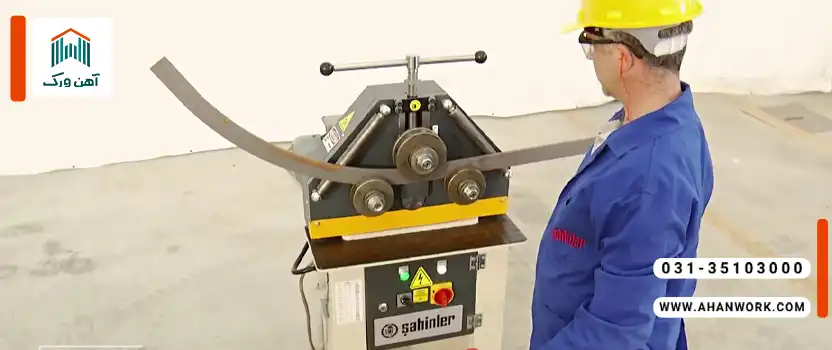

مزایا و معایب خم کن پروفیل دستی

مزایای استفاده از خم کن پروفیل دستی

خم کن دستی با وجود سادگی، مزیت های قابل توجهی دارد:

• هزینه خرید پایین تر نسبت به مدل های موتوری و هیدرولیکی
• نیاز نداشتن به برق و امکان استفاده در کارگاه های کوچک
• کنترل خوب روی کارهای ظریف و سفارشی
• تعمیر و نگهداری ساده تر
• مناسب برای تیراژ پایین و تنوع بالا

برای کسی که کیفیت قابل قبول با هزینه معقول می خواهد، این دستگاه یک انتخاب کلاسیک است.

محدودیت ها و معایب احتمالی

اما محدودیت ها هم واقعی اند:

• وابستگی خروجی به مهارت اپراتور
• محدودیت در ضخامت و سختی متریال
• کاهش دقت در کارهای تکراری و تیراژ بالا
• خستگی اپراتور در پروژه های طولانی
• احتمال لهیدگی یا موج افتادگی در صورت انتخاب غلطک نامناسب

اگر پروژه های سنگین و تکراری دارید، دیر یا زود به سمت سیستم های قوی تر می روید.

نکات ایمنی هنگام استفاده از خم کن پروفیل دستی

تجهیزات ایمنی مورد نیاز

ایمنی در خم کاری دستی، بیشتر از آنکه به ترس مربوط باشد، به عادت درست مربوط است:

• دستکش مناسب کار فلز برای جلوگیری از بریدگی و لیز خوردن
• عینک ایمنی برای محافظت در برابر پلیسه و تراشه
• کفش ایمنی، مخصوصاً در کار با پروفیل های بلند و سنگین
• لباس کار بدون آویز و شل بودن اضافی؛ گیر کردن لباس در قطعات متحرک خطرناک است

اشتباهات رایج و خطرناک در خم کاری دستی

چند خطا، بارها حادثه ساخته اند:

• قرار دادن انگشت نزدیک غلطک ها هنگام عبور پروفیل
• اعمال نیرو در حالت بدن نامتعادل و بدون تکیه گاه
• استفاده از پروفیل های روغنی و لغزنده بدون تمیزکاری
• تلاش برای خم کردن مقطع خارج از ظرفیت دستگاه
• رها کردن دسته در لحظه فشار؛ برگشت ناگهانی می تواند آسیب بزند

ایمنی، یعنی به دستگاه فرصت ندهید شما را غافلگیر کند.

با توجه به تغییرات مداوم قیمت قوطی۳ در ۶، خم کاری اصولی و مرحله ای با دستگاه دستی می تواند هزینه های نهایی پروژه های فلزی را به شکل محسوسی کاهش دهد.

راهنمای خرید خم کن پروفیل دستی

فاکتورهای مهم در انتخاب خم کن مناسب

انتخاب خوب، یعنی دستگاه متناسب با کار واقعی نه عکس و تبلیغ:

• نوع مقاطعی که بیشتر خم می کنید (قوطی، نبشی، لوله و…)
• شعاع خم مورد نیاز و میزان تکرارپذیری
• کیفیت بدنه و سفتی فریم زیر بار
• تنوع و دسترسی به غلطک ها و قالب های جانبی
• راحتی تنظیم فشار و هم راستایی غلطک ها
• خدمات پس از فروش و تامین قطعات مصرفی

دستگاهی بخرید که برای کار امروزتان مناسب باشد و برای فردا، حداقل دستتان را نبندد.

ظرفیت خم کاری و جنس پروفیل

ظرفیت واقعی، همیشه آن چیزی نیست که روی کاغذ نوشته می شود. ظرفیت به این ها وابسته است:

• جنس پروفیل (فولاد معمولی، استنلس، آلومینیوم…)
• ضخامت دیواره و شکل مقطع
• عرض پروفیل و طول قطعه
• کیفیت غلطک و نوع شیار
• توان اپراتور و روش پاس کاری

اگر با پروفیل های سخت تر مثل استنلس یا مقاطع ضخیم سروکار دارید، بهتر است از همان ابتدا سراغ بدنه سنگین تر و مکانیزم قوی تر بروید؛ وگرنه هم دستگاه آسیب می بیند، هم خروجی دلخواه نمی شود.

بررسی قیمت و برندهای معتبر

قیمت خم کن پروفیل دستی معمولاً تابع چند عامل است:

• وزن و کیفیت متریال بدنه
• دقت ساخت و هم محوری غلطک ها
• تنوع قالب ها و متعلقات همراه
• کیفیت یاتاقان ها و قطعات متحرک
• اعتبار سازنده و خدمات پس از فروش

در خرید این ابزار، ارزان بودن اگر با لقی و بدنه ضعیف همراه شود، هزینه را فقط به آینده منتقل می کند: آینده ای که با اصلاح کاری، دورریز متریال و اعصاب خوردی پرداخت می شود.

نگهداری و افزایش طول عمر خم کن پروفیل دستی

سرویس و روغن کاری دوره ای

دستگاه دستی اگر درست نگهداری شود، سال ها مثل روز اول کار می کند. مواردی که باید در برنامه بماند:

• روغن کاری محور غلطک ها و نقاط اصطکاکی
• کنترل لقی و سفت کردن پیچ ها و مهره ها
• تمیز کردن پلیسه ها و براده ها از اطراف مکانیزم
• بررسی سلامت سطح غلطک ها برای جلوگیری از خط انداختن روی پروفیل

روغن کاری را جدی بگیرید؛ اصطکاک، دشمن خاموش دقت و عمر دستگاه است.

نگهداری صحیح پس از اتمام کار

بعد از پایان کار:

• سطح دستگاه و غلطک ها را تمیز کنید تا براده و گرد فلز روی آن نماند
• اگر کارگاه رطوبت دارد، یک لایه محافظ سبک برای جلوگیری از زنگ زدگی مفید است
• غلطک ها و قالب ها را مرتب و در جای خشک نگهداری کنید
• دستگاه را تحت فشار رها نکنید؛ پیچ تنظیم یا فشار مرکزی را به حالت امن برگردانید

این عادت های کوچک، خرج های بزرگ را حذف می کنند.
