راهنمای جامع علامت اختصاری مقاطع فولادی

در دنیای ساخت وساز مدرن، مقاطع فولادی به عنوان ستون فقرات سازه ها شناخته می شوند. از اسکلت فلزی برج های بلند گرفته تا قاب های ساده ی سوله ها، هرکدام از این اعضا با دقت طراحی و انتخاب می شوند. اما نکته ای که بسیاری از مهندسان تازه کار یا حتی مجریان پروژه از آن غافل می مانند، شناخت دقیق علامت اختصاری مقاطع فولادی است. این علائم زبانی مشترک میان طراحان، مهندسان و مجریان هستند؛ زبانی که اگر درست فهمیده نشود، می تواند به اشتباهات اجرایی پرهزینه منجر شود.

شناخت علائم اختصاری نه تنها موجب صرفه جویی در زمان طراحی و اجرا می شود، بلکه دقت در تفسیر نقشه های مهندسی را نیز افزایش می دهد. در حقیقت، آشنایی با این علائم، پلی است میان تئوری طراحی و واقعیت اجرا.

امروز با بررسی قیمت آهن امروز در بازار، می توان تصمیم دقیق تری برای خرید مقاطع فولادی مناسب پروژه گرفت.

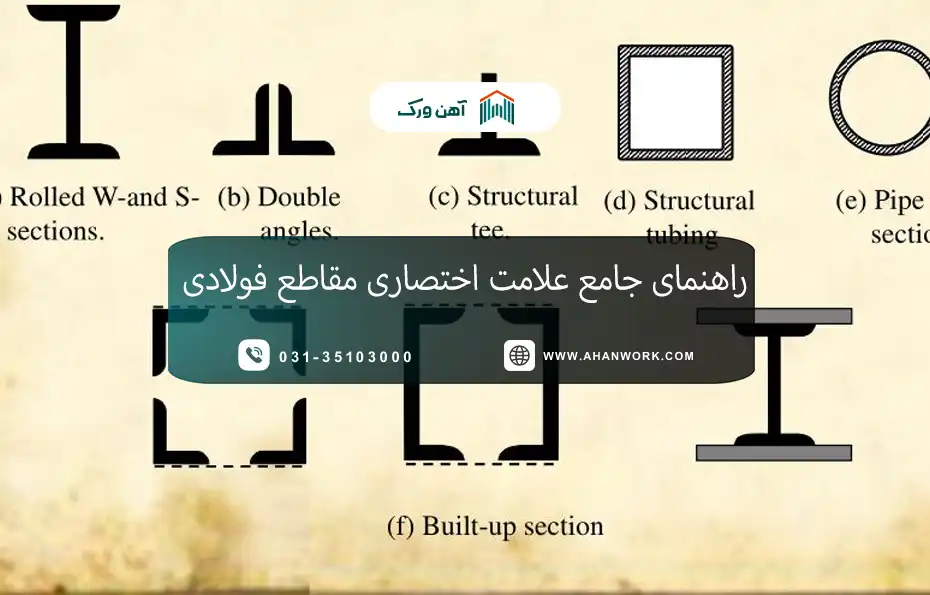

انواع مقاطع فولادی در صنعت ساختمان و سازه

در هر پروژه ی عمرانی، بسته به نوع کاربری و نیازهای سازه ای، از مقاطع فولادی گوناگونی استفاده می شود. هرکدام از این مقاطع دارای نماد یا علامت اختصاری خاصی هستند که در نقشه ها و استانداردها ثبت شده اند.

تیرآهن (I و H)

تیرآهن یکی از رایج ترین مقاطع فولادی است که به شکل حرف I یا H انگلیسی تولید می شود. تیرآهن I معمولاً برای اسکلت های سبک تر مانند ساختمان های مسکونی و تجاری استفاده می شود، در حالی که تیرآهن H با بال های پهن تر برای ستون ها و سازه های سنگین تر مناسب است.
علامت اختصاری آن معمولاً به صورت IPN، IPE، HEA یا HEB در نقشه ها دیده می شود. دانستن تفاوت این علائم اهمیت زیادی دارد؛ برای مثال، HEA و HEB از نظر ارتفاع یکسان اند اما ضخامت بال آن ها متفاوت است که مستقیماً بر مقاومت خمشی اثر می گذارد.

ناودانی (U)

ناودانی ها با علامت اختصاری U مشخص می شوند و معمولاً در ساخت قاب ها، مهاربندها و شاسی ماشین آلات کاربرد دارند. در استاندارد اروپایی، ناودانی ها با نمادهایی مانند UPN شناخته می شوند. زاویه ی داخلی و ضخامت بال های ناودانی در مقاومت کلی آن نقش حیاتی دارد، به همین دلیل طراحان باید به دقت استاندارد مربوطه را مطالعه کنند.

نبشی (L)

نبشی ها که با علامت L مشخص می شوند، در اتصالات مختلف سازه ای و صنعتی بسیار کاربرد دارند. نوع متداول آن ها نبشی های مساوی و نامساوی است. برای مثال، L50×۵۰×۵ یعنی نبشی با بال های مساوی ۵ سانتی متر و ضخامت ۵ میلی متر. این اختصار ساده، اطلاعات کاملی از ابعاد و نوع مقطع در اختیار مهندس قرار می دهد.

میلگرد (Rebar)

میلگرد که در زبان انگلیسی با واژه ی Rebar شناخته می شود، یکی از مهم ترین اعضای بتن آرمه است. میلگردها معمولاً با علائم اختصاری نظیر A1، A2، A3 و A4 در ایران شناخته می شوند که بیانگر مقاومت تسلیم و نوع آج آن هاست. در نقشه های بین المللی، گاهی از استانداردهای ASTM A615 یا BS4449 برای معرفی میلگردها استفاده می شود.

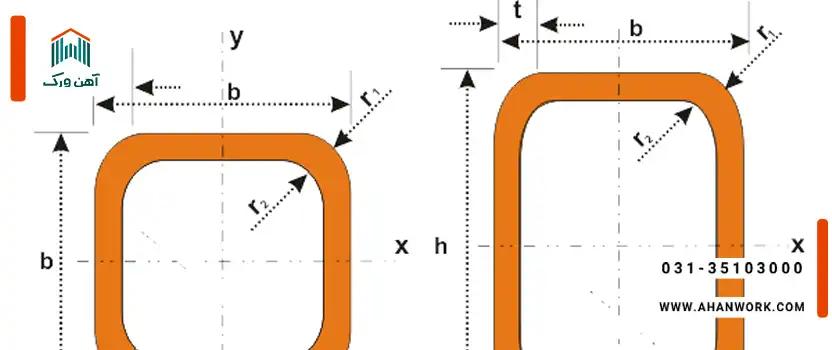

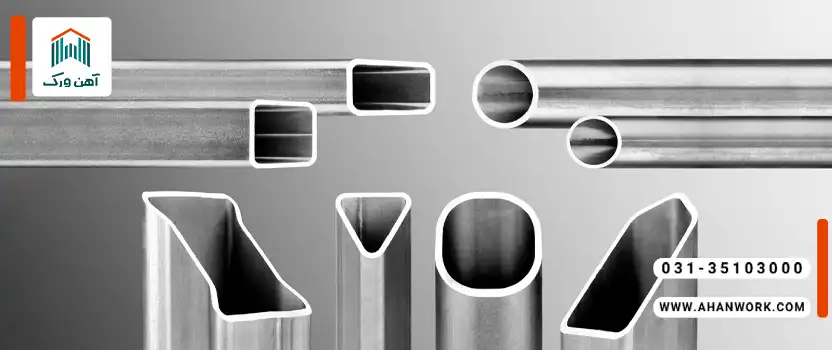

پروفیل یا قوطی (Box Section)

پروفیل های مربع یا مستطیلی با علامت Box یا SHS / RHS شناخته می شوند. این مقاطع به دلیل ظاهر زیبا و مقاومت پیچشی بالا، در نرده ها، درب ها، پنجره ها و حتی ستون های سبک استفاده می شوند.

معرفی استانداردهای رایج در نام گذاری و علامت گذاری مقاطع فولادی

هر کشور یا منطقه استاندارد خاص خود را برای تعریف مقاطع فولادی دارد. آشنایی با این استانداردها به ویژه در پروژه های بین المللی ضروری است.

استانداردهای ایرانی (ISIRI)

در ایران، استانداردهای ملی با نام ISIRI شناخته می شوند. برای مثال، تیرآهن های تولیدی کارخانجات داخلی مطابق با استاندارد ISIRI 1791 هستند. همچنین میلگردها طبق ISIRI 3132 تولید می شوند. شناخت این استانداردها به مهندس کمک می کند تا از کیفیت و تطابق محصولات با الزامات فنی اطمینان حاصل کند.

استانداردهای اروپایی (EN)

استانداردهای اروپایی تحت عنوان EN تعریف شده اند، مانند EN 10025 برای فولادهای ساختمانی و EN 10210 برای مقاطع فولادی توخالی. این استانداردها معمولاً دقیق تر و مبتنی بر خواص مکانیکی فولاد هستند و در پروژه های صادراتی کاربرد فراوانی دارند.

استانداردهای آمریکایی (ASTM, AISC)

در آمریکا، دو نهاد معتبر در زمینه ی استانداردسازی فولاد فعالیت دارند:
ASTM که مشخصات مواد را تعریف می کند (مانند ASTM A36 برای فولاد ساختمانی)، و AISC که دستورالعمل های طراحی و اجرا را مشخص می کند. ترکیب این دو استاندارد، چارچوبی کامل برای طراحی سازه های فولادی در پروژه های آمریکایی فراهم می آورد.

پیش از شروع هر پروژه ی بتن آرمه، اطلاع از قیمت میلگرد در کارخانه و بازار آزاد نقش مهمی در برآورد هزینه ها دارد.

جدول علائم اختصاری پرکاربرد مقاطع فولادی

در نقشه های اجرایی، استفاده از علائم اختصاری نه تنها موجب صرفه جویی در فضا می شود بلکه درک سریع اطلاعات را نیز ممکن می سازد.

علائم اختصاری در نقشه های مهندسی

در نقشه ها، هر مقطع فولادی با علامتی خاص مشخص می شود. به عنوان مثال، IPE300 به معنای تیرآهن نوع IPE با ارتفاع ۳۰۰ میلی متر است. یا L100×۷۵×۱۰ به نبشی نامساوی با بال های ۱۰ و ۷.۵ سانتی متری اشاره دارد.

تفاوت علائم در نقشه سازه و نقشه کارگاهی

در نقشه های طراحی، علائم بیشتر جنبه ی مفهومی دارند، اما در نقشه های کارگاهی جزئیات بیشتری مانند طول برش، ضخامت جوش و نوع اتصال آورده می شود. به همین دلیل مهندسان اجرایی باید تفاوت بین این دو نوع نقشه را بدانند تا از خطاهای ساخت جلوگیری کنند.

مثال هایی از نحوه خواندن علائم

فرض کنید در نقشه عبارت HEB200 درج شده است. این یعنی تیرآهن نوع HEB با ارتفاع ۲۰۰ میلی متر. یا اگر نوشته شده باشد UPN160، به ناودانی با ارتفاع ۱۶ سانتی متر اشاره دارد. این درک ساده اما دقیق، موجب تسریع در روند تهیه و نصب مصالح می شود.

در ساخت سازه های فلزی، آگاهی از قیمت تیرآهن و نوسانات آن به انتخاب اقتصادی ترین نوع مقطع کمک می کند.

نکات مهم در تفسیر و استفاده از علائم اختصاری مقاطع فولادی

اشتباهات رایج در خواندن علائم

یکی از اشتباهات متداول، اشتباه گرفتن بین مقاطع مشابه است؛ برای مثال، HEA با HEB یا IPE با IPN. هرچند در ظاهر تفاوت کمی دارند، اما این تفاوت کوچک می تواند در ظرفیت باربری سازه تأثیر قابل توجهی بگذارد.

ارتباط علائم با مشخصات مکانیکی و ابعادی فولاد

هر علامت اختصاری در واقع شناسه ای برای ویژگی های مکانیکی و هندسی مقطع است. این علائم بیانگر وزن واحد طول، سطح مقطع، ممان اینرسی و سایر خصوصیات هستند. شناخت این ارتباط به مهندس کمک می کند تا از مقاطع بهینه در طراحی استفاده کند.

کاربرد علائم اختصاری در نرم افزارهای طراحی سازه

در نرم افزارهای مهندسی، علائم اختصاری مقاطع فولادی مستقیماً به دیتابیس استانداردهای جهانی متصل اند.

در نرم افزار ETABS

در ETABS، مهندس می تواند از کتابخانه ی آماده ی مقاطع مانند AISC یا BS استفاده کند. با انتخاب علامت اختصاری مناسب، نرم افزار تمام خصوصیات مقطع را به صورت خودکار اعمال می کند.

در نرم افزار Tekla Structures

Tekla Structures بیشتر برای مدل سازی سه بعدی و تهیه نقشه های کارگاهی استفاده می شود. در این نرم افزار، هر مقطع با کد استاندارد خود تعریف می گردد. برای مثال، HEB300 یا UPN200 مستقیماً از دیتابیس EN انتخاب می شوند.

در نرم افزار SAP2000

SAP2000 نیز مشابه ETABS از استانداردهای بین المللی پشتیبانی می کند. استفاده ی صحیح از علائم اختصاری در این نرم افزار موجب می شود تحلیل سازه دقیق تر انجام گیرد و خطاهای احتمالی کاهش یابد.
