طراحی سازه نگهبان مهار متقابل

در پروژه های عمرانی، زمانی که نیاز به گودبرداری در عمق زیاد برای احداث زیرزمین یا فونداسیون سازه وجود دارد، مسئله پایداری دیواره های گود اهمیت ویژه ای پیدا می کند. بدون وجود یک سیستم نگهبان مناسب، خطر ریزش دیواره ها، جابه جایی خاک و آسیب به ساختمان های مجاور بسیار زیاد است. به همین دلیل، طراحی و اجرای سازه های نگهبان به عنوان یکی از ارکان حیاتی در مهندسی ژئوتکنیک مطرح می شود.

هدف از استفاده از سازه های نگهبان، تأمین ایمنی کارگاه، جلوگیری از تخریب سازه های مجاور و حفظ پایداری کلی گود است. این سازه ها بسته به شرایط زمین، عمق گود و محدودیت های اجرایی، انواع مختلفی دارند که هر کدام مزایا و چالش های خاص خود را دارند.

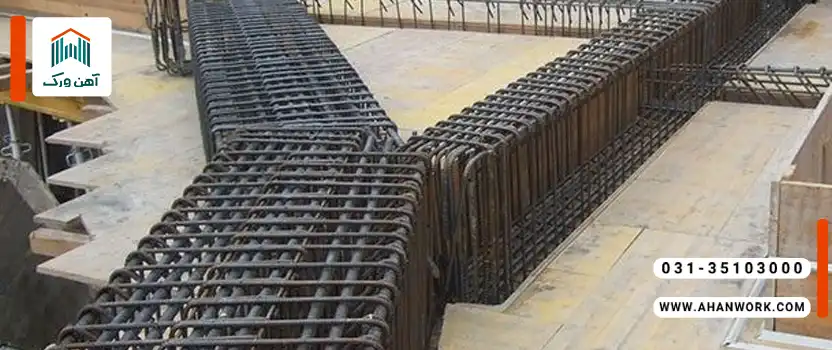

تعریف سازه نگهبان و اهمیت آن در گودبرداری

سازه نگهبان مجموعه ای از عناصر مهندسی است که با هدف پایدارسازی دیواره های گود طراحی و اجرا می شود. در واقع، این سیستم نیروهای جانبی خاک و فشارهای هیدرواستاتیکی را کنترل کرده و مانع از حرکت جانبی یا فروپاشی دیواره ها می گردد. اهمیت سازه های نگهبان زمانی دوچندان می شود که پروژه در محیط های شهری متراکم و در مجاورت ساختمان های قدیمی اجرا می گردد. در چنین شرایطی، هرگونه ناپایداری می تواند خسارات مالی و انسانی جبران ناپذیری به همراه داشته باشد.

در طراحی سازه نگهبان مهار متقابل، انتخاب مصالح باکیفیت و بررسی قیمت آهن آلات به روز، نقش مهمی در مدیریت هزینه های پروژه ایفا می کند.

انواع سیستم های نگهبان در پروژه های عمرانی

سیستم های نگهبان در پروژه های گودبرداری به روش های متنوعی طراحی می شوند. از رایج ترین این روش ها می توان به موارد زیر اشاره کرد:

• دیوار برلنی (Berlin Wall) که شامل ردیفی از شمع های فولادی یا بتنی است که به صورت متناوب در امتداد دیواره گود نصب می شوند.
• دیوار دیافراگمی (Diaphragm Wall) که به صورت پیوسته و با استفاده از دوغاب بنتونیت اجرا می شود و برای گودهای عمیق کاربرد دارد.
• میخ کوبی خاک (Soil Nailing) که در آن میلگردهای فولادی درون خاک تزریق و تثبیت می شوند.
• مهار متقابل (Cross-Lot Bracing) که از سیستم های فشاری متقابل برای حفظ پایداری استفاده می کند.

هر یک از این روش ها متناسب با عمق گود، شرایط زمین و محدودیت های اجرایی انتخاب می شوند.

مقایسه روش های مختلف پایدارسازی گود

در مقایسه بین روش های مختلف، می توان گفت سیستم مهار متقابل معمولاً برای گودهای عمیق در مناطق شهری مناسب تر است؛ زیرا نیاز به فضا در بیرون از محدوده گود ندارد و در نتیجه به ملک های مجاور آسیبی نمی زند. در مقابل، روش هایی مانند میخ کوبی خاک به فضای بیشتری برای استقرار تجهیزات نیاز دارند. از نظر هزینه، مهار متقابل ممکن است در ابتدا گران تر به نظر برسد، اما در پروژه های بزرگ، به دلیل افزایش ایمنی و کاهش زمان اجرا، هزینه نهایی را به طور قابل توجهی کاهش می دهد.

سازه نگهبان مهار متقابل چیست؟

معرفی سیستم مهار متقابل (Cross-Lot Bracing)

سازه نگهبان مهار متقابل، یکی از کارآمدترین سیستم های پایدارسازی گود است که در آن دیواره های مقابل یکدیگر با اعضای فشاری فولادی یا بتنی به هم متصل می شوند. این اعضا که معمولاً تیر یا لوله های فولادی هستند، نیروهای جانبی خاک را از یک سمت گود به سمت مقابل منتقل کرده و از طریق واکنش فشاری، تعادل سیستم را برقرار می کنند.

این سیستم زمانی بیشترین کارایی را دارد که عرض گود نسبتاً کم باشد و بتوان اعضای مهاری را از یک سمت به سمت دیگر متصل کرد. در پروژه های زیرزمینی مانند ایستگاه های مترو یا پارکینگ های طبقاتی، استفاده از روش مهار متقابل بسیار متداول است.

یکی از اصلی ترین اجزای این سیستم، تیرهای فولادی هستند؛ بنابراین اطلاع از قیمت تیرآهن پیش از شروع عملیات اجرایی، به تصمیم گیری اقتصادی تر کمک می کند.

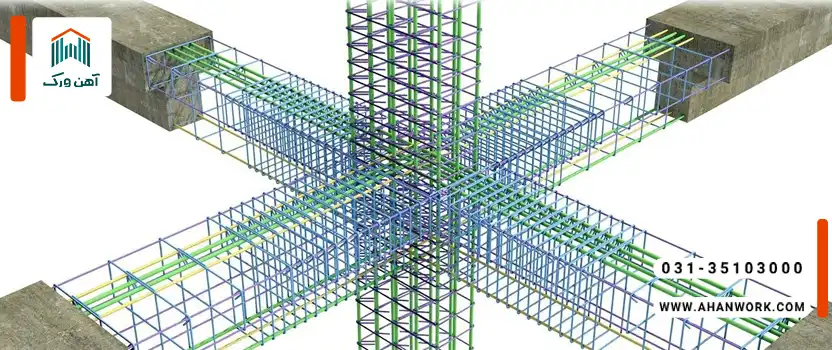

اجزای اصلی سیستم مهار متقابل

اجزای اصلی این سیستم شامل موارد زیر است:

• دیواره نگهبان: معمولاً از شمع های فولادی یا بتنی یا دیوار دیافراگمی تشکیل می شود.
• تیرک های افقی یا مورب (Braces): این اعضا نیروی فشاری را بین دو دیواره منتقل می کنند.
• صفحات تکیه گاهی (Wales): این اعضا بار مهارها را به سطح گسترده تری از دیواره منتقل می کنند.
• صفحات اتصال و گاست پلیت ها: برای انتقال یکنواخت نیرو بین مهار و دیواره.

در این میان، فولاد نقش حیاتی دارد؛ زیرا ضمن تحمل نیروی فشاری بالا، انعطاف لازم برای تنظیمات اجرایی را نیز فراهم می کند.

مزایا و معایب استفاده از روش مهار متقابل

از مزایای اصلی این سیستم می توان به موارد زیر اشاره کرد:

• عدم نیاز به تملک زمین در اطراف گود
• کنترل تغییر شکل جانبی خاک به صورت مؤثر
• قابلیت استفاده در گودهای با عمق زیاد
• سازگاری با شرایط زمین متراکم شهری

اما این روش معایبی نیز دارد؛ از جمله محدودیت در تردد داخل گود به دلیل وجود تیرهای متقاطع و افزایش نیاز به دقت بالا در نصب و تراز مهارها. بااین حال، اگر طراحی و اجرا به صورت اصولی انجام گیرد، این معایب در برابر مزایای فنی و اقتصادی آن ناچیز خواهند بود.

مراحل طراحی سازه نگهبان مهار متقابل

بررسی شرایط زمین و خاک

طراحی هر سازه نگهبان، از شناخت کامل شرایط زمین آغاز می شود. مهندس ژئوتکنیک با بررسی پارامترهایی مانند نوع خاک، سطح آب زیرزمینی، زاویه اصطکاک داخلی و چسبندگی، ظرفیت باربری خاک را تعیین می کند. در سیستم مهار متقابل، دانستن این ویژگی ها برای برآورد فشار جانبی خاک و طراحی نیروی مهارها حیاتی است. در زمین های سست یا دارای لایه های رسی نرم، نیاز به مهارهای قوی تر و فواصل کمتر وجود دارد.

انتخاب عمق گود و نحوه استقرار مهارها

عمق گود و موقعیت مهارها باید به گونه ای تعیین شوند که تعادل بین پایداری و هزینه برقرار باشد. معمولاً مهارها در چند تراز مختلف اجرا می شوند و فاصله آن ها بر اساس توزیع فشار جانبی خاک محاسبه می گردد. زاویه استقرار مهارها نیز بسته به محدودیت های فضایی و نوع دیواره می تواند افقی یا مایل باشد. در گودهای با عرض کم، استفاده از مهارهای افقی فولادی به صورت متقابل رایج تر است.

تحلیل پایداری جانبی و کنترل تغییر شکل ها

در مرحله تحلیل، مهندس طراح با استفاده از نرم افزارهای ژئوتکنیکی مانند PLAXIS یا GEO5، پایداری دیواره و تغییر شکل احتمالی گود را بررسی می کند. هدف اصلی این تحلیل، جلوگیری از نشست یا جابه جایی غیرمجاز است. علاوه بر تحلیل عددی، کنترل تجربی نیز بر اساس آیین نامه ها و دستورالعمل های ملی انجام می شود تا اطمینان حاصل گردد که تنش ها در محدوده مجاز قرار دارند.

محاسبه نیروی مهارها و انتخاب مصالح مناسب

نیروی مهارها تابعی از عمق گود، فشار جانبی خاک و فاصله مهارهاست. با محاسبه این نیرو، مقطع بهینه برای تیرهای فولادی انتخاب می شود. استفاده از مقاطع IPE، H یا لوله های فولادی ضخیم بسیار رایج است. انتخاب فولاد با مقاومت بالا (مانند ST52) باعث کاهش ابعاد مقاطع و در نتیجه صرفه جویی در هزینه می شود. در عین حال، باید اثرات خستگی، خوردگی و دمای محیط نیز در طراحی لحاظ گردد.

در پروژه هایی که نیاز به میلگردهای تقویتی دارند، توجه به قیمت روز میلگرد برای برآورد دقیق هزینه های ساخت و جلوگیری از نوسانات بودجه ضروری است.

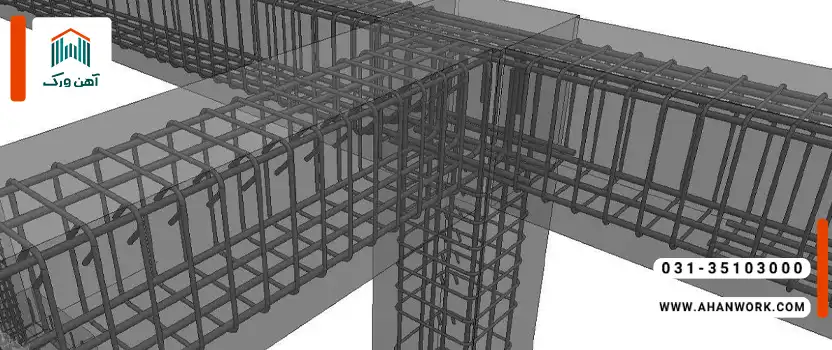

نکات اجرایی در سازه های نگهبان مهار متقابل

نحوه اجرای مهارها در محل پروژه

در مرحله اجرا، ابتدا دیواره های نگهبان نصب و پایدار می شوند. سپس با پیشرفت گودبرداری، مهارها در ترازهای طراحی شده نصب می گردند. اتصالات باید با دقت بالا انجام شوند تا از انتقال مؤثر نیرو اطمینان حاصل شود. استفاده از صفحات فولادی ضخیم و جوشکاری اصولی از الزامات این بخش است. همچنین، در پروژه هایی با محدودیت فضایی، ممکن است نیاز به مونتاژ مهارها در داخل گود وجود داشته باشد.

کنترل کیفیت و بازرسی در حین اجرا

نظارت دقیق در زمان اجرا از بروز مشکلات بعدی جلوگیری می کند. مهارها باید از نظر تراز، راستای نیرو و کیفیت جوش ها بررسی شوند. همچنین، آزمایش های غیرمخرب (NDT) مانند التراسونیک یا ذرات مغناطیسی می تواند برای کنترل کیفیت اتصالات مورد استفاده قرار گیرد. کنترل تغییر شکل دیواره ها در طول اجرای گودبرداری نیز از طریق ابزار دقیق ژئوتکنیکی مانند اینکلینومتر انجام می شود.

مشکلات متداول و راهکارهای رفع آن ها

در برخی پروژه ها، مشکلاتی مانند کمانش مهارها، ترک در دیواره نگهبان یا نشت آب از درزها مشاهده می شود. برای جلوگیری از کمانش، باید طول مهارها محدود و در نقاط بحرانی از مهارهای موقت کمکی استفاده شود. در مورد ترک ها، اجرای دقیق بتن ریزی و استفاده از واتر استاپ مؤثر خواهد بود. همچنین در گودهایی با سطح بالای آب زیرزمینی، سیستم زهکشی و پمپ های تخلیه ضروری هستند.

بررسی نمونه های اجرایی و مطالعات موردی

پروژه های موفق با سیستم مهار متقابل

در بسیاری از پروژه های بزرگ شهری، از جمله ایستگاه های مترو تهران و پارکینگ های طبقاتی، از سیستم مهار متقابل استفاده شده است. در این پروژه ها، پایداری بالا، کنترل تغییر شکل و ایمنی مناسب به وضوح مشاهده می شود. به کارگیری تیرهای فولادی با پوشش ضدزنگ و استفاده از سیستم های پایش دائمی از عوامل کلیدی موفقیت بوده اند.

درس های آموخته شده از شکست های احتمالی

در مقابل، برخی پروژه ها به دلیل عدم توجه به جزئیات طراحی یا کیفیت پایین اجرا دچار شکست شده اند. برای مثال، نصب نامناسب مهارها یا عدم هم محوری دیواره ها می تواند باعث ایجاد تنش های ناخواسته و در نهایت گسیختگی سیستم شود. تجربه نشان داده است که نظارت دقیق مهندسین ناظر و استفاده از مصالح استاندارد، عامل اصلی جلوگیری از این نوع شکست هاست.
