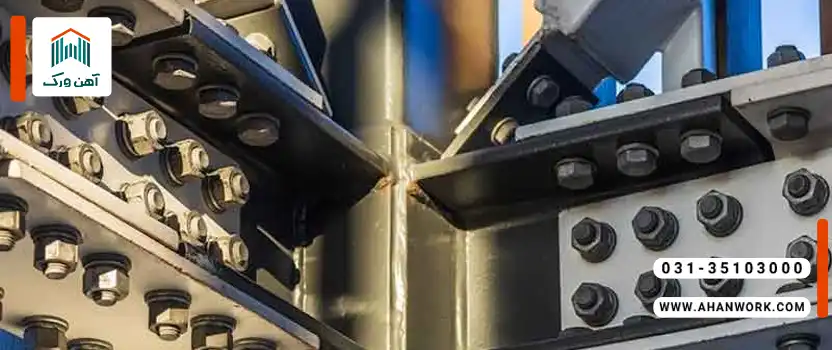

نحوه اتصال تیرآهن در سازه های فولادی

اتصالات تیرآهن یکی از کلیدی ترین بخش های سازه های فولادی هستند که نقش حیاتی در پایداری، ایمنی و کارایی ساختمان دارند. نحوه صحیح اجرای اتصالات تیرآهن نه تنها بر مقاومت سازه تأثیر می گذارد، بلکه می تواند در کاهش هزینه های نگهداری و افزایش طول عمر سازه نیز مؤثر باشد. در این مقاله، به بررسی جامع انواع تیرآهن، روش های اتصال، طراحی و اجرای اصولی و استانداردهای مربوطه می پردازیم تا مهندسان و فعالان صنعت ساختمان بتوانند با دیدی علمی و کاربردی، انتخاب و اجرای بهینه ای داشته باشند.

قیمت آهن به عنوان یکی از عوامل کلیدی در طراحی و اجرای اتصالات تیرآهن، نقش مهمی در تصمیم گیری مهندسان و کارفرمایان پروژه های فولادی ایفا می کند.

 مقدمه ای بر اتصالات تیرآهن

 اهمیت اتصالات در سازه های فولادی

در سازه های فولادی، تیرآهن ها به تنهایی توانایی تحمل نیروهای مختلف را ندارند و بدون اتصال مناسب، ساختمان در برابر بارهای استاتیکی و دینامیکی آسیب پذیر خواهد بود. اتصالات تیرآهن وظیفه انتقال نیرو بین المان های سازه ای را بر عهده دارند و باید به گونه ای طراحی شوند که نیروهای برشی، کششی و خمشی به طور یکنواخت توزیع شوند. کیفیت این اتصالات نقش مستقیمی در جلوگیری از شکست موضعی، پیچش تیرها و افزایش رفتار کلی سازه در برابر زلزله و سایر نیروهای خارجی دارد.

 انواع تیرآهن و کاربرد آن ها در ساختمان

تیرآهن ها بسته به نوع مقطع و ضخامت، کاربردهای متفاوتی در ساختمان ها دارند. تیرآهن های IPE و IPB رایج ترین نوع تیرآهن در پروژه های ساختمانی هستند که برای سقف ها، خرپاها و اسکلت های فولادی به کار می روند. تیرآهن های سبک تر مانند INP اغلب در سازه های با بار کمتر یا در ساختمان های صنعتی کوچک مورد استفاده قرار می گیرند. انتخاب نوع تیرآهن مناسب و طراحی اتصالات متناسب با آن، مستقیماً بر دوام و پایداری سازه تأثیرگذار است.

 روش های رایج اتصال تیرآهن

 اتصال پیچ و مهره ای

اتصال پیچ و مهره ای یکی از رایج ترین روش های اتصالات تیرآهن است که به دلیل سرعت نصب، انعطاف پذیری و قابلیت جداسازی، در پروژه های ساختمانی محبوبیت فراوانی دارد. در این روش، نیروها از طریق پیچ ها به تیرآهن منتقل می شوند و می توان با انتخاب قطر و تعداد مناسب پیچ ها، مقاومت اتصال را بهینه کرد. همچنین این نوع اتصال نیاز به تجهیزات جوشکاری ندارد و می تواند در شرایط کاری متنوع مانند ارتفاع یا محیط های با محدودیت دسترسی، کارآمد باشد.

 اتصال جوشی

اتصال جوشی، روشی است که در آن تیرآهن ها به یکدیگر ذوب شده و یک پیوند یکپارچه ایجاد می کنند. این نوع اتصال، مقاومت بالایی در برابر نیروهای خمشی و برشی دارد و در سازه های صنعتی و پل ها کاربرد گسترده ای دارد. با این حال، اجرای جوش نیازمند نیروی انسانی ماهر، کنترل کیفیت دقیق و رعایت الزامات ایمنی است. نکته کلیدی در جوشکاری، پیش گرم سازی و کنترل دما برای جلوگیری از ترک های ناشی از تنش حرارتی است.

 اتصال ترکیبی (پیچ و جوش)

در برخی پروژه ها، برای دستیابی به مقاومت بیشتر و کاهش مشکلات اجرایی، از اتصال ترکیبی پیچ و جوش استفاده می شود. در این روش، بخش عمده نیرو توسط جوش تحمل می شود و پیچ ها نقش تقویتی و تثبیتی دارند. این روش در پروژه هایی با بارگذاری شدید یا سازه های بلند مرتبه که نیاز به ایمنی مضاعف دارند، کاربرد دارد.

بررسی دقیق قیمت تیرآهن پیش از انتخاب روش اتصال، می تواند به بهینه سازی هزینه ها و افزایش بهره وری سازه های فولادی کمک کند.

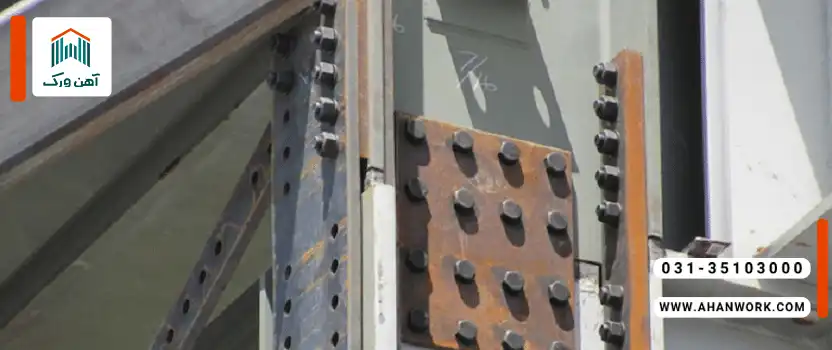

 طراحی و اجرای اتصالات تیرآهن

 معیارهای فنی در طراحی اتصالات

طراحی اتصالات تیرآهن باید بر اساس معیارهایی مانند ظرفیت باربری، نوع بار (استاتیکی یا دینامیکی)، طول تیر، نوع مقطع و شرایط محیطی انجام شود. رعایت این معیارها تضمین می کند که اتصالات در طول عمر سازه بدون ایجاد تغییر شکل های غیرمجاز یا شکست ناگهانی عمل کنند. همچنین استفاده از نرم افزارهای تحلیل سازه ای و محاسبات دقیق مقاومت اتصالات، جزء الزامات طراحی مدرن محسوب می شود.

 نکات اجرایی هنگام نصب تیرآهن

در اجرای اتصالات تیرآهن، دقت و رعایت اصول اجرایی اهمیت ویژه ای دارد. تراز بودن تیرها، محکم بودن پیچ ها، کیفیت جوش و رعایت فاصله های استاندارد از جمله مواردی هستند که مستقیماً بر عملکرد سازه تأثیر می گذارند. علاوه بر این، نظارت مستمر بر فرآیند نصب و انجام آزمون های کنترل کیفیت در مراحل مختلف پروژه، از بروز مشکلات آینده جلوگیری می کند.

 مشکلات رایج و راهکارهای آن

در اجرای اتصالات تیرآهن، مشکلاتی مانند شل شدن پیچ ها، ترک در محل جوش، خوردگی و تغییر شکل تیرها ممکن است رخ دهد. برای رفع این مشکلات، استفاده از پوشش های ضدخوردگی، بازدید دوره ای، تنظیم مجدد پیچ ها و کنترل کیفیت جوشکاری الزامی است. همچنین طراحی پیش بینی شده برای تحمل تنش های اضافی می تواند ریسک شکست سازه را کاهش دهد.

در پروژه هایی که از مقاطع پرکاربرد استفاده می شود، اطلاع از قیمت تیرآهن ۱۶ تأثیر مستقیمی بر انتخاب نوع اتصال و جزئیات اجرایی سازه دارد.

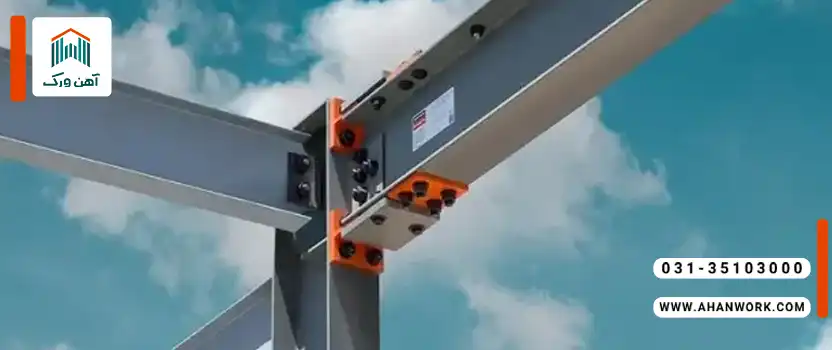

 استانداردها و آیین نامه های مربوط به اتصالات تیرآهن

 آیین نامه های ملی و بین المللی

اتصالات تیرآهن باید مطابق با استانداردهای ملی و بین المللی طراحی و اجرا شوند. استانداردهایی مانند AISC، Eurocode و مبحث دهم مقررات ملی ساختمان ایران، چارچوب قانونی و فنی لازم را برای طراحی، اجرا و بازرسی اتصالات ارائه می دهند. رعایت این استانداردها تضمین می کند که سازه توانایی تحمل بارهای طراحی شده و شرایط محیطی را داشته باشد.

 نکات ایمنی در اتصالات فولادی

ایمنی در اتصالات تیرآهن از اهمیت بالایی برخوردار است. استفاده از تجهیزات حفاظتی، کنترل کیفی مواد اولیه، نظارت بر فرآیند جوشکاری و نصب، و بررسی دوره ای اتصالات، از جمله اقداماتی هستند که باید رعایت شوند. همچنین توجه به بارهای غیرمنتظره و شرایط اضطراری، می تواند از وقوع حوادث جدی در سازه جلوگیری کند.

با توجه به کاربرد گسترده تیرآهن های سنگین در دهانه های بزرگ، آگاهی از قیمت تیرآهن ۱۸ برای برآورد دقیق هزینه اتصالات و اسکلت فلزی ضروری است.
