نحوه تشخیص میلگرد در بتن؛ روش ها و ابزارهای تخصصی

شناسایی و تشخیص میلگرد در بتن، موضوعی است که همواره برای مهندسین عمران، کارشناسان فنی و حتی کارفرمایان پروژه های ساختمانی اهمیت ویژه ای داشته است. با پیشرفت فناوری و افزایش اهمیت کنترل کیفی سازه ها، دانستن روش ها و ابزارهای استاندارد تشخیص میلگرد به یک ضرورت بدل شده است. در این مقاله، نگاهی جامع و کاربردی به روش ها و ابزارهای شناسایی میلگرد در بتن خواهیم داشت تا علاوه بر انتقال دانش، راهنمایی عملی و ارزشمند برای فعالان این حوزه ارائه شود.در هنگام اجرای پروژه‌های ساختمانی، آگاهی از موقعیت دقیق میلگرد در بتن علاوه بر افزایش ایمنی و کیفیت سازه، می‌تواند از هدررفت مصالح و افزایش هزینه‌های ناشی از نوسانات قیمت میلگرد جلوگیری کند.

اهمیت تشخیص میلگرد در بتن

درک اهمیت تشخیص میلگرد در بتن، نیازمند شناخت فلسفه اصلی وجود میلگرد در ساختار بتن مسلح است. میلگردها نقشی کلیدی در تأمین مقاومت کششی سازه دارند و هرگونه نقصان یا عدم آگاهی نسبت به محل قرارگیری آن ها می تواند عواقب جبران ناپذیری را به دنبال داشته باشد. تصور کنید در فرآیند بازسازی یا تقویت یک سازه، موقعیت دقیق میلگردها مشخص نباشد؛ این وضعیت نه تنها کیفیت کار را به مخاطره می اندازد، بلکه ریسک آسیب به ساختار اصلی را افزایش می دهد. علاوه بر آن، شناسایی صحیح محل میلگرد در زمان انجام سوراخ کاری، برش یا کاشت بولت، از آسیب به آرماتور و تضعیف سازه جلوگیری می کند. اهمیت این موضوع زمانی دوچندان می شود که بدانیم بسیاری از ترک های بتن و خرابی های زودهنگام، به دلیل عدم توجه به جانمایی و پوشش صحیح میلگرد رخ می دهد. از منظر ایمنی نیز، آگاهی از موقعیت آرماتورها می تواند در کاهش حوادث کارگاهی و ارتقای استانداردهای اجرایی بسیار مؤثر باشد.

روش های رایج برای شناسایی میلگرد در بتن

شناسایی میلگرد در بتن را می توان به طور کلی در دو دسته روش های سنتی و ابزارهای تخصصی تقسیم کرد. هر یک از این روش ها مزایا و محدودیت های خاص خود را دارند و انتخاب بین آن ها بستگی به شرایط پروژه، میزان دقت مورد نیاز و دسترسی به تجهیزات دارد. برخی از این روش ها نیازمند تجربه عملی و برخی دیگر متکی بر فناوری های پیشرفته هستند.

بررسی بصری و شواهد ظاهری

بررسی بصری یکی از ابتدایی ترین راهکارها برای شناسایی احتمالی موقعیت میلگرد در بتن است. این روش هرچند ساده به نظر می رسد، اما در بسیاری از مواقع سرنخ های ارزشمندی ارائه می دهد. ترک های سطحی منظم، زنگ زدگی های نقطه ای و حتی برجستگی های خفیف روی سطح بتن، می توانند نشانه هایی از حضور میلگرد باشند. همچنین، محل تقاطع بتن های جدید و قدیم یا محل هایی که بتن ریزی به درستی انجام نشده است، معمولاً اطلاعاتی در مورد آرایش میلگرد ارائه می دهند. با این حال، نباید به تنهایی بر این روش اتکا کرد؛ چراکه عوامل متعددی همچون کیفیت اجرای بتن، ضخامت پوشش و شرایط محیطی می تواند شواهد بصری را دستخوش تغییر کند. به ویژه در سازه هایی با قدمت بالا، شناسایی صرفاً بر اساس ظاهر می تواند بسیار پرریسک باشد و نتایج دقیقی به همراه نداشته باشد.

استفاده از نقشه های اجرایی سازه

نقشه های اجرایی، گنجینه ای از اطلاعات دقیق درباره محل، تعداد و قطر میلگردها در سازه هستند. مطالعه دقیق این نقشه ها قبل از هرگونه اقدام عملی، می تواند مسیر شناسایی را بسیار هموار کند. البته باید در نظر داشت که نقشه های اجرایی همواره بیانگر وضعیت واقعی نیستند؛ چراکه تغییرات حین اجرا، اشتباهات کارگاهی یا اصلاحات بعدی ممکن است آرایش میلگردها را نسبت به نقشه اولیه تغییر داده باشد. با این وجود، تلفیق بررسی نقشه ها با مشاهدات میدانی و استفاده از ابزارهای تخصصی، شانس موفقیت در تشخیص دقیق را افزایش می دهد. ضمن آن که با رجوع به نقشه ها می توان نوع آرماتوربندی، فاصله خاموت ها و نقاط ضعف احتمالی در سازه را شناسایی کرد و اقدامات اصلاحی لازم را از قبل پیش بینی نمود.

اطلاع دقیق از محل قرارگیری آرماتور در بتن، به ویژه هنگام برش یا کاشت، باعث می‌شود از آسیب به میلگرد و تحمیل هزینه‌های اضافی در شرایط افزایش قیمت میلگرد ۱۲ پیشگیری شود.

ابزارهای تخصصی تشخیص میلگرد

با ورود فناوری های نوین به حوزه مهندسی عمران، ابزارهای متعددی برای شناسایی میلگرد در بتن توسعه یافته اند. هر یک از این ابزارها از اصول فیزیکی خاصی بهره می گیرند و بسته به نیاز پروژه و دقت مورد انتظار انتخاب می شوند. در ادامه به بررسی برخی از مهم ترین و پرکاربردترین این ابزارها می پردازیم.

دستگاه اسکن میلگرد (Rebar Scanner)

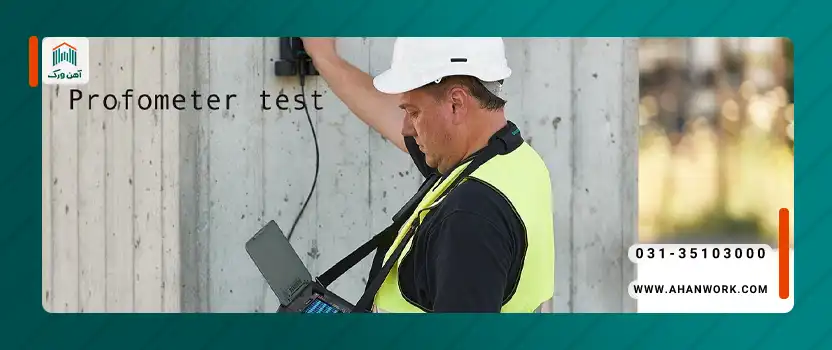

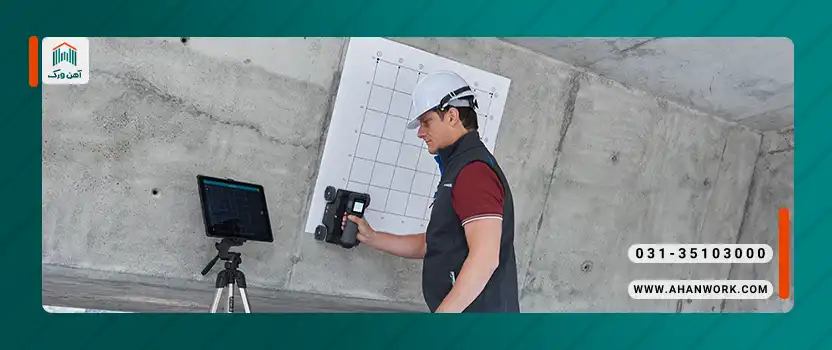

دستگاه اسکن میلگرد یکی از ابزارهای تخصصی و بسیار دقیق برای شناسایی محل و عمق میلگردها در بتن است. این دستگاه با بهره گیری از امواج الکترومغناطیس و اصل القای مغناطیسی، قادر است محل عبور میلگردها را به صورت کاملاً دقیق نمایش دهد. عملکرد این دستگاه به گونه ای است که پس از حرکت بر روی سطح بتن، هرگونه فلز مدفون در آن را شناسایی کرده و حتی ضخامت پوشش بتن روی میلگرد را نیز مشخص می کند. از دیگر قابلیت های اسکنر میلگرد می توان به توانایی شناسایی قطر تقریبی میلگرد و فاصله میلگردها از یکدیگر اشاره کرد. استفاده از این دستگاه به ویژه در پروژه های حساس مانند ساختمان های مرتفع یا پل ها، دقت کار را به میزان چشمگیری افزایش می دهد و از بروز خسارت های احتمالی جلوگیری می کند. البته باید توجه داشت که عملکرد صحیح این دستگاه نیازمند کالیبراسیون دقیق و مهارت اپراتور است.

آشکارساز فلزات (Metal Detector)

آشکارساز فلزات ابزاری است که معمولاً در پروژه های کوچک تر یا زمانی که دسترسی به تجهیزات پیشرفته محدود است، مورد استفاده قرار می گیرد. این دستگاه ها بر پایه ارسال و دریافت امواج الکترومغناطیس عمل می کنند و هرگاه به نقطه ای با چگالی فلزی بالا مانند میلگرد برخورد کنند، سیگنال هشدار ارسال می کنند. هرچند آشکارساز فلزات در شناسایی حضور یا عدم حضور میلگرد مفید است، اما معمولاً نمی تواند اطلاعات دقیقی درباره عمق، قطر یا آرایش میلگردها ارائه دهد. همچنین، وجود سایر فلزات در محیط، ممکن است موجب بروز خطا در نتایج گردد. این دستگاه ها بیشتر برای کارهای ابتدایی و پیش بررسی به کار می روند و برای مطالعات دقیق تر، معمولاً استفاده از ابزارهای تخصصی تر توصیه می شود.

دستگاه GPR (Ground Penetrating Radar)

دستگاه رادار نفوذی زمین یا همان GPR، یکی از پیشرفته ترین ابزارها برای شناسایی و تصویرسازی میلگردها در بتن است. این فناوری با ارسال امواج رادیویی با فرکانس بالا به داخل بتن و تحلیل بازتاب آن ها، می تواند تصاویری دقیق از ساختار داخلی بتن، محل دقیق میلگردها، عمق و حتی وضعیت احتمالی آن ها ارائه دهد. مزیت اصلی دستگاه GPR، توانایی آن در شناسایی چندلایه ای و ارائه نمای سه بعدی از آرایش میلگردهاست. این فناوری نه تنها برای میلگرد، بلکه برای شناسایی سایر اجسام مدفون مانند لوله های تاسیساتی نیز کاربرد دارد. البته استفاده از GPR نیازمند مهارت تخصصی در تفسیر داده ها و تنظیم دقیق دستگاه است. به دلیل هزینه بالاتر و نیاز به دانش فنی، این ابزار معمولاً در پروژه های بزرگ و مطالعات پیشرفته مورد استفاده قرار می گیرد.

شناسایی صحیح محل میلگردها در بتن نه‌تنها ایمنی سازه را تضمین می‌کند، بلکه با توجه به تغییرات قیمت میلگرد ظفر بناب، از اتلاف و هزینه‌های اضافی در پروژه‌های ساختمانی جلوگیری خواهد کرد.

مقایسه روش ها و ابزارهای تشخیص میلگرد در بتن؛ مزایا و معایب

هر یک از روش ها و ابزارهای تشخیص میلگرد، نقاط قوت و ضعف خاص خود را دارند. بررسی بصری و استفاده از نقشه های اجرایی، رویکردی ساده و کم هزینه هستند اما اغلب اطلاعات کاملی از وضعیت واقعی ارائه نمی کنند و می توانند با خطای انسانی همراه باشند. دستگاه اسکن میلگرد، گزینه ای سریع، دقیق و نسبتاً مقرون به صرفه برای اغلب پروژه های ساختمانی است؛ با این حال محدودیت هایی نظیر عدم توانایی در تشخیص میلگردهای با قطر بسیار کم یا در عمق زیاد دارد. آشکارساز فلزات اگرچه ساده و قابل حمل است، اما نمی تواند اطلاعات دقیق و تخصصی ارائه دهد و بیشتر برای شناسایی اولیه مفید است. دستگاه GPR پیشرفته ترین گزینه در این حوزه محسوب می شود که قادر به تصویرسازی سه بعدی، شناسایی چندلایه و ارائه جزئیات بسیار دقیق است. البته این دقت بالا با هزینه و نیاز به تخصص بیشتر همراه است. انتخاب هر یک از این روش ها، تابع شرایط پروژه، بودجه و میزان حساسیت کار است و گاهی تلفیق چند روش می تواند به بهترین نتیجه منجر شود.

نکات مهم در حین تشخیص میلگرد در بتن

برای دستیابی به نتایج دقیق و قابل اطمینان در فرآیند تشخیص میلگرد، رعایت برخی نکات کلیدی اهمیت زیادی دارد. پیش از هر اقدامی باید سطح بتن به خوبی تمیز و عاری از هرگونه پوشش اضافی باشد تا دستگاه ها بتوانند عملکرد مطلوبی داشته باشند. مطالعه و مطابقت داده های ابزار با نقشه های اجرایی، امکان تشخیص هرگونه مغایرت را فراهم می کند و دقت کار را افزایش می دهد. در هنگام استفاده از ابزارهای تخصصی، کالیبراسیون و تنظیم صحیح دستگاه و همچنین مهارت اپراتور، نقش تعیین کننده ای در موفقیت عملیات دارند. همچنین توجه به موارد ایمنی، به ویژه هنگام انجام عملیات برش یا سوراخ کاری پس از شناسایی میلگرد، ضروری است. توصیه می شود در پروژه های حساس، نتایج حاصل از ابزارهای مختلف را با هم مقایسه کرده و تا حد امکان از تلفیق روش ها برای اطمینان بیشتر استفاده شود. به علاوه، مستندسازی یافته ها و ثبت موقعیت دقیق میلگردها، می تواند برای عملیات آتی و مدیریت بهتر پروژه بسیار مفید باشد.

در پروژه‌های عمرانی، با استفاده از ابزارهای تخصصی برای تشخیص دقیق محل میلگرد در بتن، می‌توان از خسارت به آرماتور جلوگیری کرد و در نتیجه هزینه‌ها را حتی با در نظر گرفتن قیمت آهن و استعلام‌های به‌روز از سایت‌هایی مانند آهن ورک مدیریت نمود.
