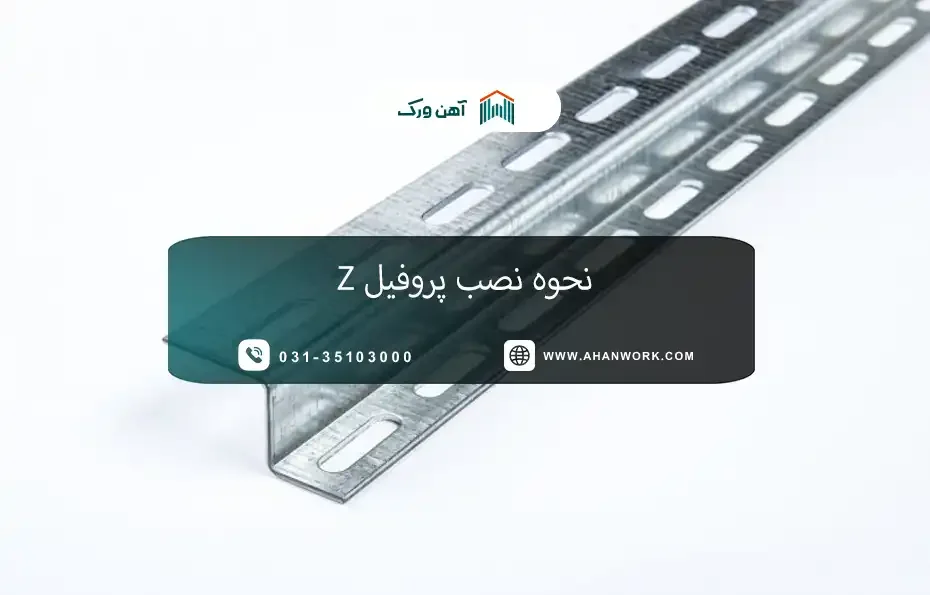

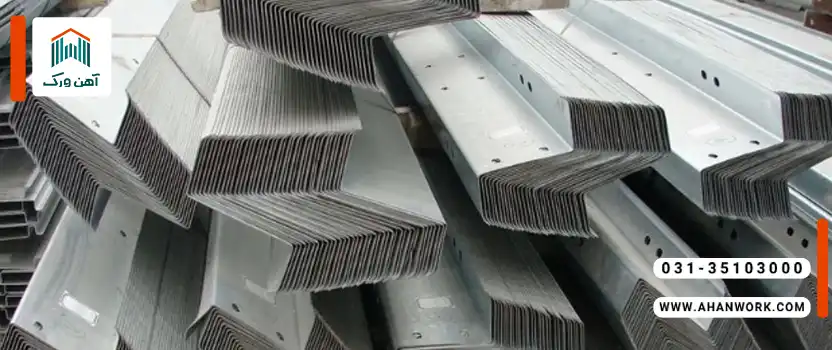

نحوه نصب پروفیل Z
پروفیل Z از آن مصالحی است که اگر درست انتخاب و درست نصب شود، مثل ستونِ پنهانِ یک سازه کار می کند؛ بی هیاهو، اما تعیین کننده. خیلی از ایرادهایی که بعدها به شکل لرزش، صدا، تاب برداشتن یا حتی خوردگی خودش را نشان می دهد، ریشه در همان دقایق اول نصب دارد؛ جایی که اندازه گیری دقیق، تراز درست، و انتخاب اتصالات مناسب باید دست به دست هم بدهند. در این راهنما از معرفی تا اجرای مرحله به مرحله جلو می رویم و در هر بخش نکته هایی را می گوییم که صرفاً تکرار کلیات نیست؛ نکته هایی که کمک می کند نصب، هم تمیز باشد و هم ماندگار.
برای برآورد هزینه اجرای زیرسازی با پروفیل Z، معمولاً قبل از هر چیز سراغ قیمت آهن می روند چون پایه ی قیمت گذاری بسیاری از مقاطع فولادی از همین جا شکل می گیرد.
ابزارها و تجهیزات مورد نیاز برای نصب پروفیل Z
نصب خوب، به ابزار خوب وابسته است؛ نه از سر تجمل، بلکه برای اینکه خطا را کم کند. ابزار مناسب، کیفیت نصب را بالا می برد و سرعت را هم بی آنکه قربانی دقت شود افزایش می دهد. خیلی از خطاهای رایج در نصب پروفیل Z، نه از بی سوادی، بلکه از عجله و ابزار نامتناسب می آید؛ پیچ با گام نامناسب، دریل ضعیف، مته ی کند، یا حتی یک متر بی دقت که میلی مترها را به سانتی متر تبدیل می کند و هیچ کس هم متوجه نمی شود تا وقتی که شبکه «نمی نشیند».
ابزارهای دستی و برقی مورد استفاده
برای اندازه گیری و علامت گذاری، متر فلزی دقیق، گونیا، ریسمان کار، ماژیک صنعتی یا قلم نشانه گذاری لازم است. تراز دستی گاهی کافی است، اما در نصب های طولانی و شبکه ای، تراز لیزری به شکل چشمگیری خطای انسانی را پایین می آورد و باعث می شود راستای کار از همان ابتدا «قفل» شود.
برای سوراخ کاری و نصب اتصالات از دریل یا دریل چکشی (بسته به جنس زیرکار) استفاده می شود. مته ی مناسب، همان قدر مهم است که خود دریل؛ مته ی بی کیفیت لبه ها را دفرمه می کند، قطر سوراخ را ناهماهنگ می سازد و اتصال را شل یا تنش دار تحویل می دهد. برای برش هم بسته به ضخامت پروفیل و شرایط کار، اره ی پروفیل بر، فرز با صفحه ی مناسب، قیچی ورق بر صنعتی یا دستگاه برش سرد می تواند انتخاب شود. اگر ظاهر تمیز و کیفیت لبه ها برایتان مهم است، برش سرد یا ابزارهایی که گرمادهی و سوختگی لبه ایجاد نکنند گزینه ی مناسب تری هستند.
تجهیزات ایمنی مورد نیاز برای نصب پروفیل Z
فلز با خط کشی و لبخند و تعارف کار ندارد؛ براده دارد، لبه ی تیز دارد، جرقه دارد و وزنی که اگر روی پا بیفتد، شوخی ندارد. بنابراین عینک ایمنی، دستکش ضدبرش، کفش ایمنی، گوشی محافظ صدا در محیط های پر سر و صدا، و ماسک مناسب هنگام برش یا سنگ زنی حداقل ها هستند. اگر کار در ارتفاع انجام می شود، کمربند ایمنی و تجهیزات مهار سقوط، دیگر انتخاب نیست؛ ضرورت است.
نکته ی اجرایی مهم این است که ایمنی را تکه تکه نبینید. خیلی وقت ها حادثه نه از ابزار، بلکه از شلوغی کارگاه و بی برنامگی می آید. مسیر رفت وآمد، نگهداری پروفیل ها، و محل قرارگیری کابل ها و ابزار باید مرتب باشد تا نصب دقیق، قربانی آشفتگی نشود.
مصالح مکمل مورد استفاده برای نصب پروفیل Z
اتصال در نصب پروفیل Z نقش قلب را دارد. اگر اتصال درست نباشد، بهترین پروفیل هم فقط «یک شکل فلزی» باقی می ماند. انتخاب پیچ، واشر، مهره، رول پلاک یا انکر باید بر اساس جنس زیرکار، ضخامت قطعه، نوع بارگذاری و شرایط محیطی انجام شود. در بسیاری از نصب های ساختمانی سبک، پیچ های سرمته ای مخصوص ورق و سازه های سبک کاربرد زیادی دارند؛ اما این به معنی مناسب بودن آن ها برای هر زیرکاری نیست.
واشرها فقط برای قشنگی نیستند. واشر مناسب می تواند سطح فشار را پخش کند، از له شدن ورق جلوگیری کند، و در برخی شرایط با واشر آب بندی، نفوذ رطوبت را کاهش دهد. اگر زیرکار بتنی یا مصالح بنایی است، رول پلاک یا انکرهای مکانیکی/شیمیایی گزینه های رایج اند، اما مهم این است که قطر، عمق کاشت، و فاصله از لبه ها رعایت شود؛ چون بتن هم اگر نزدیک لبه سوراخ شود، ترک برمی دارد و اتصال در بلندمدت ضعیف می شود.
اگر قرار است پروفیل Z را با سازه های سبک و اتصالات پیچ ومهره ای اجرا کنید، بررسی روزانه ی قیمت پروفیل کمک می کند خریدتان دقیق تر و اقتصادی تر باشد.

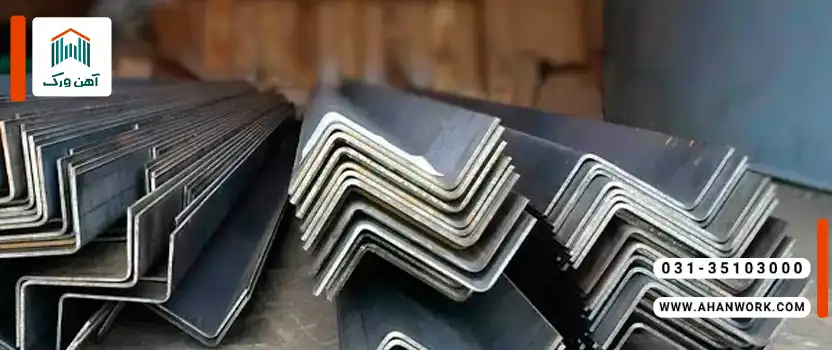

مراحل نصب پروفیل Z
نصب پروفیل Z را بهتر است مثل یک روایت ببینید؛ روایتِ نظم. اگر ابتدای داستان غلط شروع شود، پایانش هرقدر هم تلاش کنید صاف و صدا نخواهد شد. مراحل را به ترتیب جلو می بریم تا هم در اجرا سرعت بگیرید، هم در خروجی کیفیت.
آماده سازی محل نصب
پیش از هر چیز باید زیرکار را بررسی کنید؛ اینکه سطح، تراز است یا نه، دیوار یا تیر یا ستون چه میزان انحراف دارد، و آیا نقاط اتصال ظرفیت لازم را دارند یا خیر. پاکسازی سطح از گرد و خاک، چربی و رنگ های پوسته شده ساده به نظر می رسد اما در کیفیت اتصال اثر مستقیم دارد؛ مخصوصاً وقتی از چسب های شیمیایی، انکرها یا پوشش های ضدزنگ استفاده می شود.
در این مرحله، مسیر عبور تأسیسات، محل برخورد با مصالح دیگر و نقاطی که در آینده ممکن است دسترسی سخت شود هم باید دیده شود. خیلی از دوباره کاری ها از اینجا شروع می شود: پروفیل نصب می شود، بعد معلوم می شود مسیر لوله یا کابل باید از همان جا رد شود و کل شبکه باید جابه جا شود. آماده سازی یعنی پیش بینیِ همین برخوردها.
اندازه گیری و علامت گذاری
علامت گذاری در نصب پروفیل Z مثل نقشه ی حرکت است. به جای اینکه هر قطعه را مستقل ببینید، یک خط مبنا تعریف کنید و از آن همه چیز را بکشید. وقتی خط مبنا درست انتخاب شود، شبکه ی نصب هم منظم می شود. اگر سقف یا دیوار طولانی است، ریسمان کار یا لیزر کمک می کند یک راستای تمیز داشته باشید و علامت ها در طول مسیر شناور نشوند.
در علامت گذاری، فاصله ی تکیه گاه ها و محل اتصال ها را با نگاه به نوع بار و طرح سازه مشخص کنید. فاصله گذاری های سلیقه ای معمولاً در کوتاه مدت مشکلی نشان نمی دهند اما در بهره برداری، با صدا، لرزش یا خیز خودشان را معرفی می کنند. نکته ی مهم این است که علامت گذاری باید قابل خواندن و پایدار باشد؛ روی فلز یا بتن، نشانه ای بزنید که در حین برش و جابه جایی پاک نشود.
برش و آماده سازی پروفیل Z
برش پروفیل فقط جدا کردن طول نیست؛ شکل دادن به کیفیت لبه هاست. برشی که دفرمه کند، لبه را بسوزاند یا پلیسه ی تیز بر جا بگذارد، هم ایمنی را به خطر می اندازد و هم باعث می شود اتصال درست ننشیند. بعد از برش، پلیسه گیری و تمیزکاری لبه ها کار کوچکی به نظر می رسد اما در عمل تفاوت بین نصب حرفه ای و نصب شتاب زده را مشخص می کند.
اگر قرار است سوراخ کاری روی پروفیل انجام شود، بهتر است الگوی سوراخ ها دقیق و تکرارشونده باشد. سوراخ های نامنظم باعث می شود هنگام نصب، پروفیل به زور در جای خود «کشیده» شود و همین زور، تنش اضافی وارد می کند. هرجا هم پوشش گالوانیزه یا رنگ در اثر برش آسیب می بیند، همان جا باید با پوشش مناسب ترمیم شود؛ چون خوردگی معمولاً از همین نقاطِ زخمی آغاز می شود.
نحوه قرارگیری و تراز کردن پروفیل
جهت قرارگیری پروفیل Z باید با توجه به بارگذاری و جهت دهانه مشخص شود. گاهی تنها یک جابه جایی ساده در جهت قرارگیری باعث می شود سختی مقطع در مسیر اشتباه قرار بگیرد و نتیجه، خیز بیشتر یا رفتار نامطلوب باشد. بنابراین قبل از تثبیت، پروفیل را در جای خود قرار دهید، راستا را با خط مبنا چک کنید، و تراز را در چند نقطه بسنجید؛ نه فقط در ابتدا و انتها.
در شبکه های طولانی، تراز کردن باید پیوسته باشد. یعنی هر قطعه به قطعه ی قبلی ارجاع داده شود تا خطا جمع نشود. استفاده از گوه یا لقمه های استاندارد برای تنظیم فاصله و تراز، بهتر از روش های improvisation است؛ چون لقمه ی غیراستاندارد در زمان و زیر بار ممکن است تغییر شکل دهد و تراز را به هم بزند.
پیچ یا جوشکاری (بسته به نوع نصب)
انتخاب بین پیچ کاری و جوشکاری، بیشتر از آنکه سلیقه ای باشد، تابع شرایط پروژه است: دسترسی، سرعت، قابلیت بازکردن در آینده، و الزامات سازه ای. در نصب پیچ ومهره ای، نکته ی کلیدی گشتاور بستن و استفاده از واشر مناسب است. پیچ اگر کم سفت شود، با لرزش و بارهای متناوب شل می شود؛ اگر بیش از حد سفت شود، ورق را له می کند یا رزوه را خراب می کند. یک اتصال خوب نه شُل است، نه زخمی.
در جوشکاری، تمرکز اصلی باید روی کیفیت سطح، کنترل حرارت و جلوگیری از تاب برداشتن باشد. پروفیل های نورد سرد در برابر حرارت حساس ترند و اگر جوش بی حساب زده شود، پیچش و تغییر شکل ایجاد می شود. بعد از جوش، پاکسازی سرباره و اجرای پوشش ضدزنگ روی محل جوش فراموش نشود؛ چون سطح جوش و اطراف آن معمولاً اولین نقطه ی شروع زنگ زدگی است.
بررسی نهایی و تست استحکام
پایان نصب، زمان تحویل دادن به «چشم» و «دست» است. یعنی هم بصری بررسی کنید که راستا و تراز درست است، هم با کنترل نقاط اتصال مطمئن شوید چیزی لق نیست. در پروژه های حساس تر، تست های ساده مثل اعمال بار کنترل شده یا بررسی خیز در نقاط مشخص می تواند به شما اطمینان بیشتری بدهد.
همچنین بهتر است یک بار مسیرهای آب رو، نقاط تجمع رطوبت و محل هایی که پوشش آسیب دیده را چک کنید. نصب تمیز فقط به معنی صاف بودن نیست؛ یعنی آینده را هم دیده اید. اگر قرار است پوشش سقف یا نما روی این زیرسازی بنشیند، پیش از بسته شدن نهایی پوشش، آخرین فرصت برای اصلاح است.
در ساخت فریم های فرعی و مهاربندی های سبک کنار پروفیل Z، خیلی ها از مقاطع کوچک استفاده می کنند و به همین دلیل دانستن قیمت قوطی ۲ در ۲ برای جمع بندی هزینه ها ضروری است.

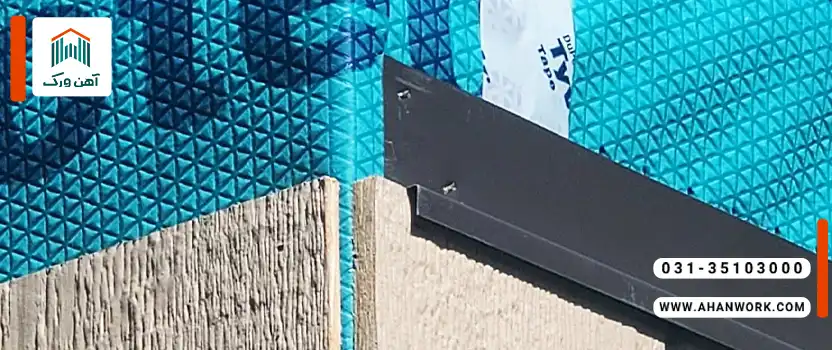

نکات فنی و اجرایی مهم در نصب پروفیل Z
نکات فنی، همان جزئیاتی هستند که تفاوت بین «کار انجام شد» و «کار درست انجام شد» را ایجاد می کنند. اینجا چند موضوع را می گوییم که معمولاً در متن های عمومی یا حذف می شوند یا خیلی سطحی از کنارشان رد می شوند، در حالی که در واقعیت پروژه، همین ها هزینه یا اعتبار می سازند.
توجه به انبساط و انقباض فلز
فلز زنده است؛ با گرما و سرما نفس می کشد. اگر در نصب، برای تغییر طولِ ناشی از دما هیچ جایی برای حرکت در نظر نگیرید، سازه خودش راهی برای رها کردن تنش پیدا می کند؛ گاهی با صدا، گاهی با تاب، و گاهی با باز شدن اتصال ها. در دهانه های طولانی یا در نما و سقف هایی که در معرض آفتاب و سرمای شب هستند، این موضوع جدی تر است.
راه حل معمولاً ایجاد فاصله ی انبساطی، انتخاب نوع اتصال مناسب، و پرهیز از قفل کردن کامل قطعات در طول های بلند است. اینجا دقت کنید که فاصله ی انبساطی به معنی شُل کاری نیست؛ به معنی مدیریت حرکت کنترل شده است، نه آزاد گذاشتن بی حساب پروفیل.
جلوگیری از زنگ زدگی با پوشش مناسب
خوردگی آرام و بی صداست. یک نقطه ی کوچکِ بدون پوشش، در چند فصل می تواند تبدیل به یک ضعف جدی شود، مخصوصاً در مناطق مرطوب یا صنعتی. اگر پروفیل گالوانیزه است، آسیب به پوشش هنگام برش و سوراخ کاری باید ترمیم شود. اگر پروفیل سیاه است، اجرای ضدزنگ و رنگ مناسب، به ویژه در محل اتصال ها و نواحی پنهان، حیاتی است.
همچنین نوع پیچ و اتصالات هم در خوردگی نقش دارد. وقتی فلزات ناهمگون کنار هم قرار می گیرند، احتمال خوردگی گالوانیکی بالا می رود. انتخاب پیچ و واشر مناسب و توجه به محیط نصب، باعث می شود سیستم به جای اینکه از داخل خورده شود، دوام واقعی پیدا کند.
رعایت اصول باربری و مقاومت سازه ای
پروفیل Z معمولاً عضو اصلی سازه نیست، اما عضو بی اهمیت هم نیست. اگر فاصله ی تکیه گاه ها بیشتر از مقدار منطقی شود، خیز افزایش پیدا می کند و به مرور به پوشش آسیب می زند. اگر تعداد اتصال ها کم باشد، نیروها درست منتقل نمی شوند. اگر جهت قرارگیری مقطع اشتباه باشد، سختی در مسیر غلط مصرف می شود.
اصل کلی این است که نصب باید با طرح سازه هماهنگ باشد، نه با حدس و تجربه ی خام. حتی اگر نقشه ی دقیق ندارید، منطق باربری را رعایت کنید: دهانه، بار، جهت باد و برف، و نقاط مهار. اینکه پروفیل «فقط زیرسازی» است، مجوز ساده انگاری نیست؛ چون زیرسازی، تکیه گاهِ همه ی چیزی است که دیده می شود.
برای دهانه های کمی سنگین تر یا جاهایی که نیاز به استحکام بیشتری در شاسی کشی دارید، مقاطع بزرگ تر مطرح می شود و مقایسه ی قیمت قوطی ۲ در ۳ تصمیم گیری را منطقی تر می کند.
خطاهای رایج در نصب پروفیل Z و روش های جلوگیری از آن ها
خطاها معمولاً از جای پیچیده ای نمی آیند؛ از همین عادت های کوچک می آیند. از همان «حالا این یکی را هم همین طور ببند» که بعداً می شود یک شبکه ی کج و معوج. شناخت خطاهای رایج کمک می کند قبل از اینکه روی کار نهایی بنشیند، جلوشان گرفته شود.
خطای تراز نبودن
تراز نبودن فقط یک ایراد ظاهری نیست. وقتی پروفیل از راستا خارج شود، پوشش روی آن درست نمی نشیند، اتصال ها تحت تنش می افتند، و حتی در بعضی موارد آب جمع می شود و خوردگی را تسریع می کند. علت رایج این خطا، نداشتن خط مبنا و کنترل نکردن تراز در طول مسیر است.
برای جلوگیری، از همان ابتدا یک مبنای دقیق تعیین کنید و هر قطعه را با آن کنترل کنید. اگر طول مسیر زیاد است، ابزار دقیق تر مثل تراز لیزری و ریسمان کار را جدی بگیرید. همچنین پیش از تثبیت کامل، فرصت اصلاح را از خودتان نگیرید؛ ابتدا در چند نقطه موقت مهار کنید، بعد از کنترل نهایی، تثبیت قطعی را انجام دهید.
استفاده از ابزار نامناسب
ابزار نامناسب گاهی به شکل یک مته ی کند خودش را نشان می دهد، گاهی در قالب پیچِ بی کیفیت، و گاهی با فرزی که لبه ها را می سوزاند و پوشش را نابود می کند. نتیجه معمولاً یک نصب است که در ظاهر «تمام شده»، اما در باطن پر از نقاط ضعف است؛ سوراخ های بیضی، اتصال های لق، و آسیب به پوشش.
پیشگیری یعنی انتخاب درست ابزار و مصرفی ها، و تعویض به موقع قطعات فرسوده. ابزار باید هم با جنس زیرکار هماهنگ باشد، هم با ضخامت پروفیل. اگر تعداد سوراخ ها زیاد است، کیفیت مته و ابزار دریل، مستقیماً روی دقت و عمر اتصال اثر می گذارد.
نصب در شرایط آب و هوایی نامناسب
باد شدید، باران، رطوبت بالا یا سرمای شدید می تواند کیفیت نصب را پایین بیاورد. در باد، تراز و کنترل قطعات سخت می شود و خطر حادثه بالا می رود. در باران و رطوبت، احتمال لغزش، خوردگی زودهنگام و افت کیفیت پوشش ها بیشتر است. در سرما، بعضی مصالح و پوشش ها درست عمل نمی کنند و حتی جوشکاری هم می تواند چالش های خاص خودش را داشته باشد.
اگر مجبور به اجرا در این شرایط هستید، باید پروتکل اجرایی داشته باشید: حفاظت محل کار، خشک نگه داشتن سطوح پیش از نصب، کنترل دقیق تر، و استفاده از پوشش ها و اتصالات مناسب آن شرایط. نصب حرفه ای یعنی سازگاری با واقعیت محیط، نه جنگیدنِ بی برنامه با آن.
سوالات متداول
پروفیل Z برای چه سازه هایی مناسب تر است؟
برای سازه های سبک و نیمه سنگین مثل سوله ها، پرلین های سقف شیبدار، زیرسازی سقف و نما، و پروژه هایی که سرعت اجرا و کنترل وزن اهمیت دارد. البته انتخاب نهایی باید با توجه به دهانه و بارگذاری انجام شود.
نصب پروفیل Z بهتر است پیچ شود یا جوش؟
هرکدام جای خودشان را دارند. پیچ کاری برای سرعت، قابلیت باز کردن و تعمیرات آینده مناسب تر است. جوشکاری وقتی انتخاب می شود که نیاز سازه ای یا محدودیت های اجرایی وجود داشته باشد. مهم تر از انتخاب روش، اجرای استاندارد همان روش است.
چطور از زنگ زدگی پروفیل Z جلوگیری کنیم؟
انتخاب پروفیل گالوانیزه یا اجرای ضدزنگ و رنگ مناسب، و مهم تر از همه ترمیم نقاط برش و سوراخ کاری. همچنین توجه به نوع اتصالات و محیط نصب در کاهش خوردگی نقش مهمی دارد.
نشانه های نصب اشتباه پروفیل Z چیست؟
کجی شبکه، اختلاف تراز محسوس، لرزش یا صدا در باد، لق بودن اتصال ها، نشست موضعی پوشش یا ایجاد موج در ورق ها، و شروع زنگ زدگی از محل اتصالات یا برش ها از نشانه های رایج اند.
فاصله بین پروفیل های Z را چطور تعیین کنیم؟
فاصله به بارگذاری، نوع پوشش، ضخامت و ابعاد پروفیل و طرح سازه وابسته است. اگر نقشه و محاسبات دارید همان معیار اصلی است. در غیر این صورت باید با احتیاط و منطق باربری جلو رفت و از فاصله گذاری های سلیقه ای پرهیز کرد.
