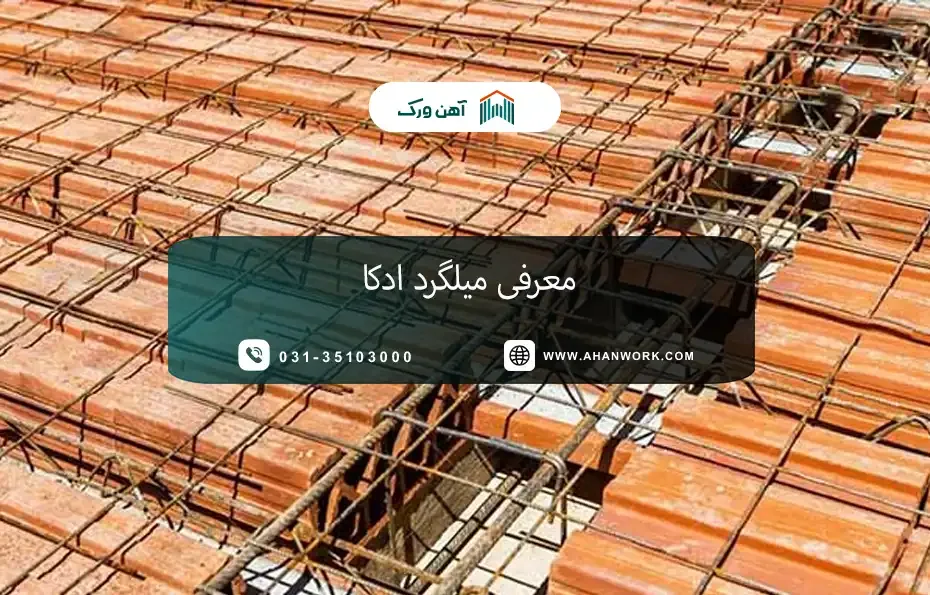

معرفی میلگرد ادکا

میلگرد ادکا (U.T.K یا ETKA) یکی از اجزای ویژه در سازه های بتنی است که به ویژه در سقف های تیرچه بلوک کاربرد فراوان دارد. نام «ادکا» در واقع تلفظ ساده شده ی واژه ی اوتکا (OTKA) است که از اصطلاح روسی یا اوکراینی ریشه گرفته و در صنعت ساختمانی ایران به شکل «ادکا» شناخته می شود. این میلگرد در نگاه نخست شبیه به گردن یک اردک است؛ همین شباهت ظاهری باعث شده در میان کارگران و مجریان ساختمانی به همین نام شناخته شود.

اهمیت میلگرد ادکا در سازه ها

در سازه های بتنی، اتصال مطمئن تیرچه ها به تیرهای اصلی از اهمیت ویژه ای برخوردار است. میلگرد ادکا به عنوان یکی از اجزای آرماتوربندی، نقش حیاتی در انتقال نیرو و جلوگیری از لغزش یا شکست تیرچه ها ایفا می کند. استفاده از این میلگرد، ایمنی سقف و پایداری کلی سازه را به طور چشمگیری افزایش می دهد.

محل کاربرد اصلی میلگرد ادکا

اصلی ترین محل استفاده از میلگرد ادکا در سقف های تیرچه بلوک و کرومیت است؛ جایی که تیرچه ها باید به تیرهای بتنی یا فلزی متصل شوند. این میلگرد معمولاً در بخش انتهایی تیرچه ها و در محل اتصال با تیر اصلی نصب می شود تا از جداشدگی و لغزش در زمان بارگذاری یا زلزله جلوگیری کند.

آگاهی از قیمت آهن به مهندسان و مجریان پروژه کمک می کند تا برآورد دقیقی از هزینه ی تمام شده ی سازه و خرید میلگرد ادکا داشته باشند.

مشخصات فنی میلگرد ادکا

شکل ظاهری

میلگرد ادکا معمولاً به صورت خم شده با زاویه ای خاص ساخته می شود. شکل آن شبیه به گردن اردک است، با یک قوس در بخش میانی که موجب درگیری بهتر با بتن و تیرچه می شود. این فرم خاص، انتقال نیرو را به شکل بهینه انجام داده و مانع از لغزش آرماتور درون بتن می گردد.

اندازه ها و قطرهای رایج

قطر میلگرد ادکا بسته به نوع سقف و میزان بار وارده متغیر است. قطرهای رایج معمولاً ۱۰، ۱۲ و ۱۴ میلی متر هستند. طول بخش خم خورده و صاف آن نیز براساس نقشه ی سازه یا آیین نامه طراحی می شود تا اطمینان حاصل شود که درون تیرچه و تیر اصلی به خوبی درگیر می شود.

جنس و نوع میلگرد (آجدار یا ساده)

اغلب میلگردهای ادکا از نوع آجدار (A3) ساخته می شوند، زیرا آج های سطحی باعث چسبندگی بهتر با بتن می گردند. در برخی پروژه های سبک یا غیرسازه ای، از نوع ساده نیز استفاده می شود؛ بااین حال برای کاربردهای مقاومتی، نوع آجدار استاندارد توصیه می شود.

استانداردها و آیین نامه های مرتبط

تولید و استفاده از میلگرد ادکا تحت استانداردهای ملی و بین المللی از جمله ISIRI 3132 و ASTM A615 انجام می شود. علاوه بر این، آیین نامه بتن ایران (آبا) و مقررات مبحث نهم ساختمان نیز استفاده از میلگرد ادکا را در بخش های خاص الزامی می دانند.

با بررسی روزانه ی قیمت میلگرد می توان بهترین زمان خرید را برای اجرای بخش آرماتوربندی و سقف تیرچه بلوک انتخاب کرد.

کاربردها و عملکرد میلگرد ادکا

در چه بخش هایی از سازه نصب می شود

میلگرد ادکا معمولاً در محل اتصال تیرچه ها به تیرهای اصلی مورد استفاده قرار می گیرد. در سقف های تیرچه بلوک، این میلگردها در قسمت انتهایی تیرچه ها قرار می گیرند تا انتقال بار از تیرچه به تیر اصلی به صورت یکنواخت انجام شود.

نقش آن در افزایش مقاومت برشی و جلوگیری از لغزش تیرچه ها

مهم ترین وظیفه ی میلگرد ادکا، جلوگیری از جدا شدن تیرچه از تیر اصلی است. هنگام بارگذاری یا وقوع زلزله، نیروهای برشی شدیدی در محل اتصال ایجاد می شود. میلگرد ادکا با فرم خمیده ی خود این نیروها را مهار کرده و از لغزش یا شکست در این نقاط جلوگیری می کند.

تفاوت عملکرد با سایر آرماتورها (مثلاً میلگرد ممان منفی)

میلگرد ممان منفی بیشتر در بالای تیرچه ها برای تحمل لنگر منفی نصب می شود، اما میلگرد ادکا در پایین و انتهای تیرچه ها و برای مقاومت برشی استفاده می شود. در واقع، میلگرد ادکا مکمل میلگرد ممان منفی است؛ هر دو با هدف افزایش پایداری سقف نصب می شوند اما نقش های متفاوتی دارند.

مزایا و فواید استفاده از میلگرد ادکا

افزایش استحکام کلی سازه

استفاده از میلگرد ادکا باعث می شود نیروها به صورت پیوسته از تیرچه به تیر اصلی منتقل شوند. این پیوستگی منجر به افزایش استحکام کلی سازه می شود و خطر شکست موضعی را کاهش می دهد.

کاهش ترک خوردگی و خیز سقف

ادکا با ایجاد درگیری مکانیکی بهتر بین تیرچه و تیر، از جداشدگی و ایجاد ترک های کششی در محل اتصال جلوگیری می کند. در نتیجه، خیز سقف در طول زمان کاهش یافته و دوام آن افزایش می یابد.

بهبود عملکرد در برابر نیروهای جانبی مانند زلزله

در زمان وقوع زلزله، نیروی جانبی و ارتعاشی بر سقف وارد می شود. میلگرد ادکا به دلیل شکل خاص و درگیری مؤثرش، نقش ضربه گیر و تثبیت کننده را ایفا کرده و مانع از تغییر شکل های خطرناک در اتصالات تیرچه می شود.

سایر مزایا اجرایی و اقتصادی

از نظر اقتصادی، استفاده از ادکا موجب کاهش هزینه های تعمیرات و افزایش عمر مفید سازه می شود. همچنین اجرای آن ساده است و به تجهیزات خاصی نیاز ندارد، که این امر زمان اجرای پروژه را کاهش می دهد.

کیفیت و قیمت میلگرد تیکمه داش کاوه یکی از معیارهای مهم در انتخاب میلگرد ادکا برای پروژه های مقاوم و اقتصادی به شمار می رود.

نحوه اجرا و نکات کاربردی میلگرد ادکا

مراحل اجرایی: برش، خم، نصب

ابتدا میلگردها براساس نقشه های سازه برش داده می شوند. سپس بخش ابتدایی آنها با دستگاه خم کن با زاویه ی مشخص خم می شود تا حالت گردن اردک به خود بگیرد. در مرحله ی آخر، در انتهای تیرچه ها و داخل تیر اصلی نصب و با سیم آرماتوربندی بسته می شوند.

نکات مهم برای نصب صحیح

باید دقت شود که حداقل طول گیرایی میلگرد در تیر اصلی رعایت گردد (معمولاً حداقل ۱۰ تا ۱۵ سانتی متر). همچنین خم میلگرد نباید شکسته یا بیش از حد تیز باشد، زیرا باعث کاهش مقاومت خواهد شد.

شرایط ویژه یا نکات کلیدی پروژه ها

در پروژه هایی با دهانه های بزرگ تر یا بارگذاری سنگین تر، معمولاً از میلگردهای ادکا با قطر بیشتر استفاده می شود. در مناطق زلزله خیز نیز استفاده از ادکا به صورت الزامی توصیه می شود تا پایداری اتصال ها تضمین گردد.

مقایسه میلگرد ادکا با میلگردهای مشابه

مقایسه با میلگرد ممان منفی: کاربرد، محل نصب، عملکرد

میلگرد ممان منفی در بالای تیرچه نصب می شود و نیروهای خمشی را تحمل می کند، در حالی که میلگرد ادکا در انتهای تیرچه و پایین آن قرار دارد و نیروهای برشی را خنثی می سازد. هر دو نقش حیاتی در عملکرد کلی سقف دارند اما وظایف شان متفاوت است.

کی استفاده از ادکا ضروری است و کی اختیاری؟

در پروژه هایی که تیرچه ها بر روی تیرهای فلزی یا بتنی قرار می گیرند، استفاده از ادکا ضروری است. اما در برخی سازه های سبک یا کوچک که بارهای وارده کمتر است، استفاده از آن ممکن است اختیاری باشد. بااین حال توصیه می شود همواره برای اطمینان بیشتر از آن بهره گرفته شود.

مزایا و معایب نسبی

مزیت اصلی ادکا، افزایش مقاومت و اتصال قوی تر تیرچه ها است. تنها ایراد جزئی آن نیاز به خم کاری دقیق است، که در صورت اجرای صحیح، کاملاً قابل کنترل می باشد.

در بسیاری از پروژه های ساختمانی، استفاده از محصولات باکیفیت و اطلاع از قیمت میلگرد راد همدان به مدیریت هزینه و حفظ استانداردهای فنی کمک می کند.

نکات خرید و انتخاب مناسب میلگرد ادکا

سایز مناسب با توجه به پروژه

انتخاب سایز میلگرد ادکا باید براساس نقشه سازه و دهانه سقف صورت گیرد. برای دهانه های کوچک تر از میلگرد ۱۰ استفاده می شود و برای پروژه های سنگین تر معمولاً قطر ۱۲ یا ۱۴ پیشنهاد می گردد.

کیفیت، استانداردها و برندها

در خرید میلگرد ادکا، باید به نشان استاندارد ملی ایران و برند تولیدکننده توجه شود. برندهای معتبر معمولاً میلگردهایی با مقاومت تسلیم بالا و انعطاف مناسب تولید می کنند که در برابر خم کاری دچار شکست نمی شوند.

قیمت میلگرد ادکا و عوامل مؤثر بر آن

قیمت میلگرد ادکا تابعی از قیمت جهانی فولاد، نوسانات ارز، هزینه تولید و حمل ونقل است. همچنین ضخامت و نوع میلگرد (آجدار یا ساده) نیز بر قیمت نهایی تأثیر دارد. خرید مستقیم از تولیدکننده یا نمایندگی رسمی می تواند هزینه ها را کاهش دهد.

نکات اجرایی که باید حتماً رعایت شود

در هنگام اجرا باید از خم کاری غیراصولی، حرارت دادن میلگرد، یا بریدن بیش از حد آن خودداری شود. همچنین نگهداری در محیط خشک و دور از رطوبت باعث جلوگیری از زنگ زدگی و کاهش کیفیت میلگرد خواهد شد.
