معرفی جدول اشتال

گاهی در کارهای فنی، یک تصمیم کوچک می تواند نتیجه ای بزرگ بسازد؛ انتخاب لوله ای با ضخامت نامتناسب، یا محاسبه ای که بر پایه ی عددی نادرست انجام شده، کافی است تا هزینه ها بالا برود، ایمنی پایین بیاید، یا پروژه ای زمان از دست بدهد. در میان این همه جزئیات و استاندارد، جدول اشتال مثل نقشه ای است که مسیر را روشن تر می کند؛ جدولی که به جای حدس و گمان، عدد و معیار به دست می دهد و زبان مشترکی میان مهندس، تکنسین، پیمانکار و کارفرما می سازد.

جدول اشتال فقط یک جدول ساده ی سایزبندی نیست؛ خلاصه ای کاربردی از اطلاعات هندسی و وزنی لوله هاست که در بسیاری از پروژه ها نقش مرجع را بازی می کند. وقتی پای محاسبات وزن، انتخاب سایز، تطبیق با استانداردها و برآوردهای اجرایی به میان می آید، این جدول به جای اتکا به تجربه ی پراکنده، داده ی منسجم ارائه می دهد.

در انتخاب لوله و مقاطع فولادی بر اساس جدول اشتال، توجه به قیمت آهن اهمیت زیادی دارد، چون وزن محاسبه شده از جدول مستقیماً روی هزینه نهایی پروژه اثر می گذارد.

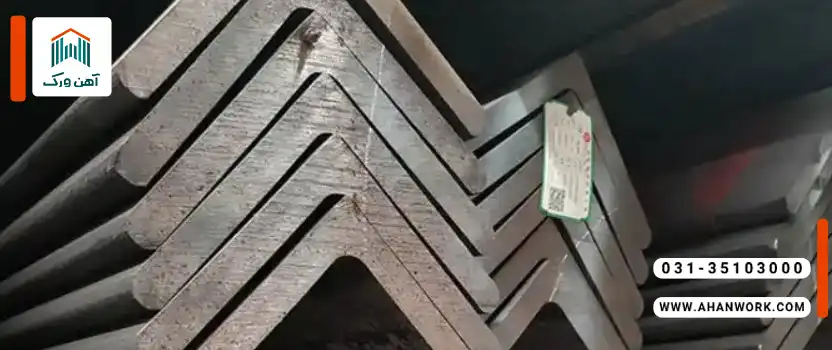

جدول اشتال چیست؟

جدول اشتال در عمل یک مرجع فنی برای مشخصات لوله هاست که اطلاعاتی مثل قطر اسمی، قطر خارجی، ضخامت های متداول، وزن واحد طول و گاهی سطح مقطع یا وزن شاخه را در اختیار شما می گذارد. این جدول به ویژه برای لوله های فولادی و کاربردهای صنعتی و ساختمانی مورد استفاده قرار می گیرد و کمک می کند انتخاب ها به جای چشم گرفتن و تخمین زدن، بر اساس داده های قابل اتکا انجام شوند.

در فضای پروژه ها، وقتی می گویند از جدول اشتال دربیار، معمولاً منظورشان این است که سایز و ضخامت را مشخص کن و وزن یا سایر مشخصات لازم را از روی یک مرجع قابل قبول استخراج کن؛ مرجعی که در بازار و کارگاه ها شناخته شده و رایج باشد.

تاریخچه و علت نام گذاری جدول اشتال

واژه ی اشتال ریشه در واژه ی آلمانی Stahl به معنی فولاد دارد. همین ریشه باعث شده در ادبیات فنی فارسی، اصطلاح جدول اشتال برای مجموعه جداول مرتبط با مقاطع و محصولات فولادی جا بیفتد. در بسیاری از محیط های صنعتی، این نام به صورت عمومی برای جداولی به کار می رود که مشخصات وزنی و ابعادی محصولات فولادی را یک جا ارائه می کنند؛ از جمله لوله ها.

پس نام گذاری بیشتر از آنکه یک استاندارد رسمی نام گذاری باشد، محصول یک سنت فنی و بازارمحور است؛ سنتی که طی سال ها میان مهندسان، فروشندگان آهن آلات و مجریان پروژه شکل گرفته و تثبیت شده است.

کاربردهای جدول اشتال

استفاده از جدول اشتال در مهندسی مکانیک

در مهندسی مکانیک، محاسبات وزن و انتخاب صحیح ابعاد نقش پررنگی دارد؛ چه در طراحی سازه های نگهدارنده، چه در ماشین سازی و چه در محاسبات مربوط به انتقال سیالات. جدول اشتال در این حوزه چند کار مهم انجام می دهد:

• برآورد وزن برای محاسبات بار مرده، تحلیل سازه ای و انتخاب تکیه گاه ها
• کمک به انتخاب ضخامت مناسب در برابر تنش ها و شرایط کاری
• تسهیل محاسبات مربوط به سطح مقطع و بعضی تحلیل های ساده ی مقاومتی

وقتی پروژه در فاز طراحی است، سرعت و دقت ارزشمندند. جدول اشتال این دو را همزمان فراهم می کند؛ به شرط آنکه با استاندارد و شرایط واقعی پروژه تطبیق داده شود.

کاربرد جدول اشتال در لوله کشی و تأسیسات

در تأسیسات، انتخاب لوله فقط انتخاب یک قطر نیست. قطر اسمی، ضخامت، وزن و استاندارد تولید همه در هزینه، دوام و حتی سرعت اجرا مؤثرند. جدول اشتال برای تأسیسات چند فایده ی عملی دارد:

• برآورد وزن کل خط لوله برای حمل، نصب و ساپورت گذاری
• انتخاب سایزها بر اساس موجودی بازار و عرف پروژه
• تطبیق مشخصات لوله با نیازهای اجرایی مثل رزوه کاری، جوشکاری و اتصالات
• تخمین هزینه ی خرید و اجرا با توجه به وزن و متراژ

در پروژه های ساختمانی و صنعتی، همین برآوردهای سریع می تواند اختلاف قابل توجهی در مدیریت هزینه ایجاد کند.

نقش جدول اشتال در صنایع نفت، گاز و پتروشیمی

در صنایع فرایندی، اشتباه در انتخاب لوله ممکن است تنها یک خطای مالی نباشد؛ گاهی تبدیل به یک ریسک ایمنی می شود. جدول اشتال اینجا بیشتر نقش زبان مشترک را دارد تا فقط یک برگه ی محاسباتی.

• کمک به انتخاب اولیه ی سایز و ضخامت برای خطوط فرایندی
• برآورد وزن برای محاسبات سازه ای، ساپورت ها و تحلیل های تنش
• تسهیل مکاتبات فنی میان واحدهای طراحی، تدارکات و اجرا

با این حال، در نفت و گاز معمولاً جدول اشتال به تنهایی کافی نیست و باید در کنار استانداردهای رسمی، کلاس های فشاری و مشخصات متریال استفاده شود. جدول اشتال نقطه ی شروع خوبی است، نه نقطه ی پایان.

وقتی مشخصات ابعادی مقاطع را با جدول اشتال بررسی می کنیم، تحلیل دقیق قیمت قوطی و پروفیل کمک می کند تا انتخابی بهینه از نظر فنی و اقتصادی داشته باشیم.

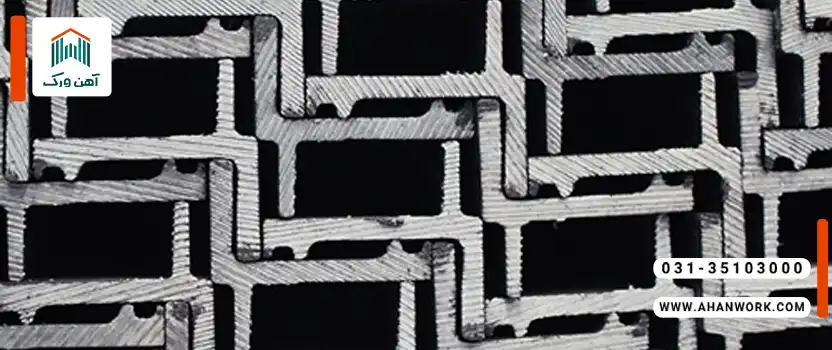

ساختار و اطلاعات موجود در جدول اشتال

قطر اسمی و قطر خارجی لوله ها

یکی از مهم ترین چیزهایی که جدول اشتال روشن می کند، تفاوت میان قطر اسمی و قطر خارجی است. قطر اسمی همان چیزی است که در گفت وگوهای فنی و بازار زیاد می شنوید؛ اما قطر خارجی مقدار واقعی و قابل اندازه گیری است که در اتصال ها، جاگذاری و طراحی اهمیت دارد.

نکته ی کلیدی این است که قطر اسمی الزاماً برابر قطر خارجی نیست. این تفاوت در برخی سایزها محسوس تر می شود و اگر کسی آن را نادیده بگیرد، ممکن است در انتخاب اتصالات یا هماهنگی با تجهیزات دچار مشکل شود.

ضخامت و وزن لوله ها

ضخامت لوله مستقیماً روی وزن و مقاومت آن اثر می گذارد. جدول اشتال معمولاً وزن واحد طول را هم ارائه می کند تا بتوانید خیلی سریع وزن هر متر یا هر شاخه را به دست آورید.

اما یک تذکر مهم: وزن های ارائه شده غالباً وزن نظری هستند؛ یعنی بر اساس چگالی استاندارد فولاد و ابعاد اسمی محاسبه شده اند. در دنیای واقعی، تلرانس تولید، نوع استاندارد ساخت و حتی پوشش ها باعث می شود وزن واقعی کمی متفاوت باشد. برای برآوردهای مهندسی این اختلاف معمولاً قابل قبول است، اما برای خرید عمده و قراردادهای دقیق، بهتر است تلرانس ها در نظر گرفته شود.

استانداردهای مورد استفاده در جدول اشتال

جدول اشتال ممکن است بر پایه ی استانداردها و نظام های مختلفی تنظیم شده باشد. در بسیاری از جداول رایج بازار، اطلاعات لوله ها به شکلی ارائه می شود که به استانداردهای شناخته شده نزدیک باشد، اما همیشه باید بررسی کنید که جدول مورد استفاده دقیقاً با کدام استاندارد همخوانی دارد؛ چون اختلاف کوچک در قطر یا ضخامت، می تواند در پروژه های حساس معنی دار باشد.

در عمل، اگر پروژه شما استاندارد مشخصی دارد، بهتر است جدول اشتال را به عنوان ابزار سریع استفاده کنید، اما داده ی نهایی را با استاندارد پروژه کنترل کنید.

نحوه خواندن و استفاده از جدول اشتال

آموزش گام به گام خواندن جدول اشتال

برای خواندن جدول اشتال، باید چند مفهوم را با هم هماهنگ کنید؛ نه اینکه فقط یک ستون را ببینید و تصمیم بگیرید. مسیر درست معمولاً چنین است:

ابتدا سایز یا قطر اسمی مورد نظر را مشخص می کنید؛ همان چیزی که در نقشه یا مشخصات فنی آمده است. سپس در همان ردیف، قطر خارجی واقعی را می بینید تا مطمئن شوید با تجهیزات و اتصالات شما همخوانی دارد. بعد نوبت ضخامت است؛ ضخامت ممکن است بر اساس رده (Schedule) یا کلاس های متداول ارائه شده باشد. در نهایت از روی ضخامت و قطر، وزن واحد طول را برمی دارید تا محاسبات وزن و برآورد هزینه انجام شود.

اگر جدول شما ستون وزن شاخه دارد، کافی است وزن واحد طول را در طول شاخه ضرب کنید یا مستقیم از جدول بخوانید.

مثال عملی از استفاده جدول اشتال

فرض کنید در یک پروژه تأسیساتی، به شما گفته اند یک مسیر با لوله فولادی در یک سایز مشخص اجرا شود و شما باید وزن کلی برای حمل و ساپورت ها را برآورد کنید. شما از جدول اشتال سایز را پیدا می کنید، ضخامت مورد نظر را مطابق مشخصات پروژه انتخاب می کنید و وزن هر متر را برمی دارید. سپس وزن هر متر را در طول کل مسیر ضرب می کنید. اگر قرار است تعداد زانویی ها، فلنج ها و شیرآلات هم اضافه شوند، وزن آن ها جداگانه لحاظ می شود؛ اما برای برآورد اولیه، وزن لوله ها از جدول اشتال شروع می شود و معمولاً بخش اصلی وزن را تشکیل می دهد.

در همین مثال، اگر شما ضخامت را اشتباه بردارید، وزن و هزینه ی نهایی به طور محسوس تغییر می کند. بنابراین انتخاب درست ضخامت به اندازه ی انتخاب درست سایز اهمیت دارد.

نکات مهم هنگام انتخاب لوله بر اساس جدول اشتال

انتخاب لوله از روی جدول اشتال باید با نگاه پروژه ای انجام شود، نه صرفاً نگاه عددی. چند نکته که اشتباهات رایج را کم می کند:

• همیشه مشخص کنید پروژه با قطر اسمی کار می کند یا قطر خارجی، چون این دو در تصمیم گیری متفاوت اند.
• ضخامت را فقط بر اساس وزن انتخاب نکنید؛ شرایط فشار، دما، خوردگی و روش اتصال هم دخیل اند.
• اگر هدف شما برآورد خرید است، تلرانس وزن و اختلاف وزن نظری و واقعی را فراموش نکنید.
• جدول اشتال بازار ممکن است با جدول مرجع پروژه تفاوت جزئی داشته باشد؛ در پروژه های حساس، تطبیق با استاندارد پروژه ضروری است.

با استفاده از اطلاعات وزنی و ابعادی جدول اشتال، می توان برآورد واقع بینانه تری از قیمت قوطی ۴ در ۶ انجام داد و آن را با نیاز سازه تطبیق داد.

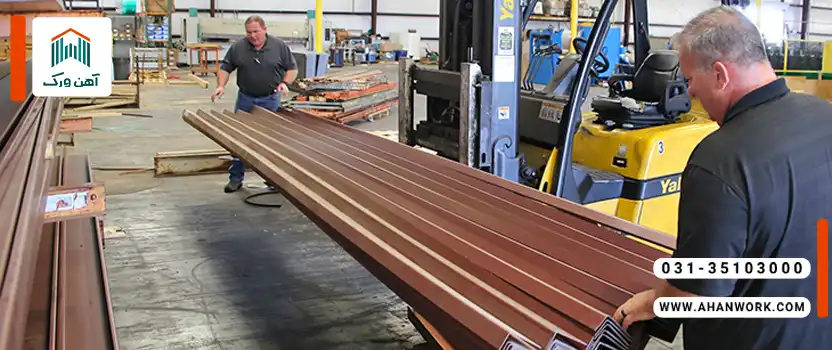

مزایا و محدودیت های جدول اشتال

مزایای استفاده از جدول اشتال

جدول اشتال به خاطر ماهیت خلاصه و کاربردی اش محبوب است. مهم ترین مزیت آن، کاهش زمان تصمیم گیری و افزایش دقت در برآوردهاست. در بسیاری از پروژه ها شما نیاز ندارید هر بار فرمول ها را از صفر بنویسید؛ کافی است داده ی درست را از جدول بردارید و محاسبه را انجام دهید.

مزیت دیگر، ایجاد زبان مشترک میان بخش طراحی و اجراست. وقتی همه از یک مرجع استفاده کنند، اختلاف نظرها کمتر می شود و هماهنگی بهتر پیش می رود.

محدودیت ها و خطاهای رایج در استفاده از جدول اشتال

هر جدولی، هرقدر هم مفید باشد، جایگزین استاندارد پروژه و مهندسی دقیق نیست. محدودیت های رایج جدول اشتال معمولاً از همین جا می آید:

• بسیاری از جداول، وزن نظری ارائه می دهند و ممکن است با وزن واقعی اختلاف داشته باشد.
• برخی نسخه های غیررسمی یا بازنویسی شده ممکن است خطای تایپی یا داده ی ناقص داشته باشند.
• اگر جدول دقیقاً مطابق استاندارد پروژه نباشد، می تواند در انتخاب اتصالات یا هماهنگی با تجهیزات مشکل ایجاد کند.
• جدول اشتال معمولاً درباره ی جنس دقیق، کلاس فشاری، شرایط خوردگی یا ضریب اطمینان چیزی نمی گوید؛ این ها بیرون از جدول تصمیم گیری می شوند.

پس بهترین استفاده از جدول اشتال این است که آن را ابزار محاسبه و انتخاب اولیه بدانیم؛ ابزاری برای سرعت و نظم، نه مرجع نهایی برای تصمیم های بحرانی.

شناخت ضخامت و وزن واقعی مقاطع در جدول اشتال باعث می شود محاسبه قیمت قوطی ۴ در ۸ دقیق تر باشد و از اختلاف هزینه در زمان خرید جلوگیری شود.

تفاوت جدول اشتال با جداول مشابه

تفاوت جدول اشتال و جدول وزنی لوله ها

در نگاه اول ممکن است این دو یکی به نظر برسند، اما تفاوتشان در دامنه ی اطلاعات است. جدول وزنی لوله ها معمولاً روی وزن واحد طول یا وزن شاخه تمرکز دارد و ممکن است اطلاعات ابعادی را محدودتر ارائه کند. در مقابل، جدول اشتال در بسیاری از نسخه ها علاوه بر وزن، ابعاد کلیدی مثل قطر اسمی، قطر خارجی و ضخامت را هم کنار هم می آورد تا تصمیم گیری کامل تر شود.

اگر تنها هدف شما محاسبه وزن باشد، جدول وزنی کفایت می کند؛ اما اگر همزمان نیاز دارید ابعاد و تطبیق با نقشه و اتصالات را کنترل کنید، جدول اشتال کاربردی تر است.

مقایسه جدول اشتال با استانداردهای بین المللی

استانداردهای بین المللی معمولاً دقیق تر، رسمی تر و همراه با تلرانس ها، تعاریف مواد، کلاس های کاری و جزئیات کنترلی هستند. جدول اشتال بیشتر نقش یک خلاصه ی عملی دارد که برای استفاده ی سریع در کارگاه و دفتر طراحی مناسب است.

پس اگر پروژه شما بر پایه استانداردهای مشخصی تعریف شده، جدول اشتال کمک می کند سریع تر تصمیم بگیرید، اما برای نهایی سازی باید به استاندارد اصلی رجوع کنید؛ مخصوصاً در صنایع حساس که اختلاف های میلی متری هم در عملکرد اثر می گذارند.
