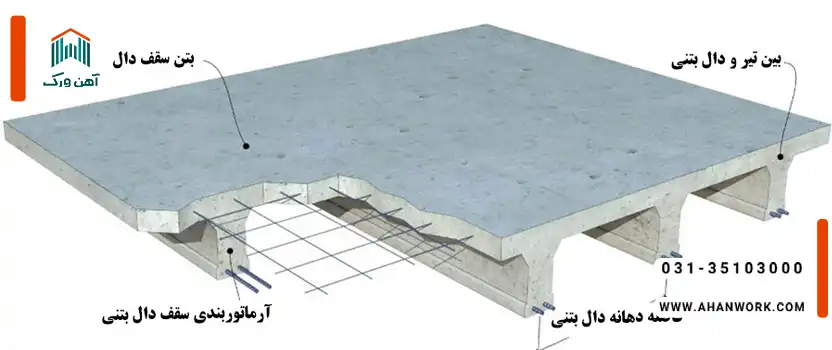

حداکثر دهانه قابل اجرای سقف های معروف

در طراحی و اجرای سازه های ساختمانی، یکی از مفاهیم کلیدی و تعیین کننده، «دهانه» است. دهانه در واقع فاصله بین دو تکیه گاه اصلی یک عضو سازه ای مانند تیر، سقف یا خرپا است و نقش آن در تعیین نوع سقف، مقاومت مصالح و پایداری کلی بنا بسیار حیاتی است.
هرچه دهانه بزرگ تر باشد، نیاز به مصالح مقاوم تر و طراحی دقیق تری وجود دارد تا خیز (تغییر شکل)، لرزش و شکست در سازه کنترل شود. درک درست از مفهوم دهانه، نخستین گام برای انتخاب سیستم سقف مناسب در پروژه های ساختمانی است.

تعریف دهانه و اهمیت آن در طراحی سازه

دهانه به فاصله آزاد بین دو عضو نگهدارنده گفته می شود؛ این فاصله می تواند بین دو ستون، دیوار یا تیر اصلی باشد. اهمیت دهانه از آن جهت است که مستقیماً بر میزان باربری سقف، ضخامت مقطع ها، میزان میلگرد مصرفی و حتی نوع قالب بندی و هزینه تمام شده پروژه تأثیر می گذارد. در دهانه های کوتاه، می توان از سیستم های ساده تر مانند تیرچه بلوک استفاده کرد، اما با افزایش فاصله بین تکیه گاه ها، سیستم هایی مانند دال بتنی دوطرفه یا سقف های پیش تنیده به کار گرفته می شوند تا عملکرد سازه ای مناسبی حاصل شود.

نوسانات قیمت آهن امروز به طور مستقیم بر هزینه تمام شده پروژه های ساختمانی تأثیر می گذارد و بررسی روزانه آن برای پیمانکاران ضروری است.

عوامل مؤثر بر تعیین حداکثر دهانه سقف ها

حداکثر دهانه قابل اجرا در سقف ها به عوامل متعددی بستگی دارد. نوع مصالح مصرفی، شکل مقطع، مقاومت بتن یا فولاد، شرایط بهره برداری، نوع بارگذاری و حتی محدودیت های معماری از جمله مهم ترین پارامترها هستند. برای مثال، در فضاهای صنعتی که نیاز به دهانه های باز بدون ستون می باشد، معمولاً از سیستم های خرپایی یا پیش تنیده استفاده می شود، در حالی که در ساختمان های مسکونی سقف تیرچه بلوک یا دال بتنی گزینه ای اقتصادی تر است. در مجموع، تعادل میان زیبایی، کارایی و ایمنی، اصل بنیادین در تعیین دهانه مجاز محسوب می شود.

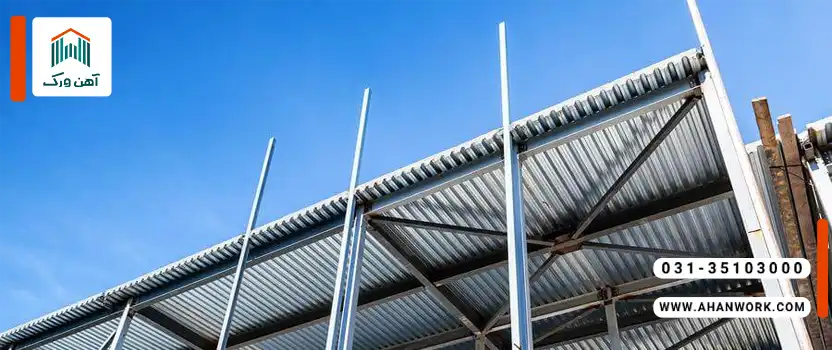

بررسی انواع سقف های رایج از نظر دهانه قابل اجرا

سقف تیرچه بلوک و حداکثر دهانه مجاز آن

سقف تیرچه بلوک یکی از متداول ترین سیستم های سقفی در ایران است. این سقف از تیرچه های بتنی یا فلزی و بلوک های پرکننده (بتنی یا سفالی) تشکیل می شود.
حداکثر دهانه قابل اجرا برای این نوع سقف معمولاً بین پنج تا هفت متر است، اگرچه در صورت استفاده از تیرچه های پیش تنیده می توان این مقدار را تا حدود ۱۰ متر نیز افزایش داد.
مزیت اصلی این سیستم، سهولت اجرا و هزینه مناسب آن است، اما برای دهانه های بلندتر، به دلیل محدودیت در مقاومت خمشی، توصیه نمی شود.

سقف دال بتنی (یک طرفه و دوطرفه)

سقف های دال بتنی از مقاومت و صلبیت بالایی برخوردارند و در دو نوع یک طرفه و دوطرفه اجرا می شوند. در دال یک طرفه، انتقال بار در یک جهت انجام می شود و برای دهانه های متوسط مناسب است. در حالی که دال دوطرفه، بار را در دو جهت منتقل می کند و برای دهانه های بزرگ تر کارآمدتر است.
حداکثر دهانه مجاز برای دال بتنی یک طرفه معمولاً تا هشت متر و برای دال دوطرفه تا ده یا دوازده متر قابل اجراست. این سیستم علاوه بر مقاومت بالا، امکان استفاده از سقفی تخت و زیبا را فراهم می کند.

سقف کامپوزیت و محدوده دهانه های متداول

سقف کامپوزیت ترکیبی از تیرآهن فولادی و دال بتنی است که به وسیله گل میخ به یکدیگر متصل می شوند تا رفتار مشترکی در برابر بارهای خمشی ایجاد کنند. این نوع سقف، از نظر اقتصادی برای سازه های فولادی بسیار به صرفه است و می تواند دهانه هایی بین هشت تا دوازده متر را بدون مشکل تحمل کند.
از دیگر مزایای سقف کامپوزیت می توان به سرعت اجرای بالا، وزن نسبی کم و مقاومت زیاد در برابر آتش اشاره کرد.

سقف وافل (Waffle) و ویژگی های دهانه بزرگ

سقف وافل نوعی دال دوطرفه با قالب های مکعبی یا مربعی شکل است که باعث ایجاد مقاطع توخالی و سبک می شود. این سیستم، علاوه بر زیبایی معماری خاص خود، قادر است دهانه هایی تا شانزده متر را نیز پوشش دهد.
در پروژه های اداری، تجاری و فضاهای بدون ستون میانی، سقف وافل به دلیل عملکرد دوطرفه و وزن کمتر نسبت به دال های معمولی، گزینه ای بسیار مناسب است.

با توجه به تغییرات بازار فولاد، اطلاع از قیمت میلگرد به روز برای برآورد دقیق هزینه های سازه های بتنی اهمیت زیادی دارد.

سقف کوبیاکس و یوبوت (سقف های مجوف مدرن)

سقف های کوبیاکس و یوبوت با استفاده از حفره های پلاستیکی سبک درون بتن، وزن مرده سقف را کاهش می دهند بدون آنکه مقاومت سازه ای آن دچار افت شود.
در این روش می توان دهانه هایی تا پانزده متر را با ضخامت معقول اجرا کرد. از مزایای این نوع سقف ها می توان به صرفه جویی در مصرف بتن، کاهش بار مرده ساختمان و امکان عبور تاسیسات از درون دال اشاره کرد.

سقف پیش تنیده و توانایی پوشش دهانه های بلند

سقف پیش تنیده یکی از پیشرفته ترین سیستم های سقفی در مهندسی سازه است. در این روش، کابل های فولادی با نیروی کنترل شده ای کشیده می شوند تا تنش فشاری در بتن ایجاد شود و از ترک خوردگی و خیز جلوگیری گردد.
این فناوری امکان اجرای دهانه هایی تا بیست متر یا حتی بیشتر را فراهم می کند. از سقف های پیش تنیده معمولاً در مراکز تجاری، پارکینگ های طبقاتی و فضاهای باز صنعتی استفاده می شود.

سقف های فلزی و خرپایی در سازه های صنعتی

در سازه های صنعتی یا سوله ها که نیاز به دهانه های بسیار بلند و بدون ستون دارند، سیستم خرپایی یا تیرورق فلزی بهترین گزینه است.
خرپاها به دلیل وزن کم و مقاومت بالا می توانند دهانه هایی تا چهل متر را نیز تحمل کنند. در این نوع سیستم ها، طراحی دقیق اتصالات و کنترل تغییر شکل ها اهمیت ویژه ای دارد.

جدول مقایسه دهانه مجاز انواع سقف

مزایا و محدودیت های هر سیستم در دهانه های بزرگ

هر سیستم سقفی علاوه بر مزایا، محدودیت هایی نیز دارد. سقف های سبک مانند تیرچه بلوک برای ساختمان های کوچک مناسب ترند، در حالی که سقف های مدرن مثل کوبیاکس یا پیش تنیده برای فضاهای وسیع کاربرد دارند.
در انتخاب سیستم مناسب، باید علاوه بر دهانه، عواملی همچون هزینه، زمان اجرا، وزن سازه و شرایط اقلیمی نیز در نظر گرفته شود.

انتخاب نوع و سایز مناسب تیرآهن در کنار آگاهی از قیمت تیرآهن می تواند به بهینه سازی بودجه ساخت وساز کمک کند.

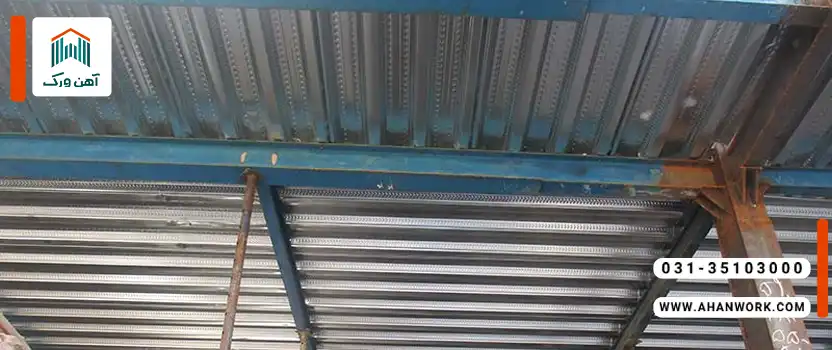

نکات طراحی برای اجرای دهانه های بزرگ

انتخاب مصالح مناسب

انتخاب مصالح با مقاومت بالا و وزن کم یکی از کلیدهای موفقیت در طراحی دهانه های بزرگ است. بتن های با مقاومت فشاری بالا، فولادهای پیش تنیده و مقاطع سبک صنعتی می توانند ضمن حفظ ایمنی، از افزایش وزن مرده جلوگیری کنند.

کنترل خیز و لرزش در دهانه های زیاد

در دهانه های بلند، کنترل تغییر شکل و لرزش اهمیت حیاتی دارد. مهندسان با افزایش ضخامت دال، به کارگیری تیرهای لبه ای یا استفاده از کابل های پیش تنیده، میزان خیز را کاهش می دهند. همچنین در سازه های با کاربری انسانی مانند سالن ها یا دفاتر اداری، کنترل ارتعاش باید در اولویت طراحی باشد.

جزئیات اجرایی برای پایداری و ایمنی سازه

علاوه بر طراحی، اجرای دقیق اتصالات و کنترل کیفی در محل پروژه نقشی تعیین کننده دارد. در سقف های پیش تنیده، تنظیم نیروی کشش کابل ها باید مطابق استاندارد انجام شود. در سیستم های دال مجوف، جای گذاری صحیح قالب های پلاستیکی و اطمینان از پوشش مناسب میلگرد اهمیت بالایی دارد. رعایت این جزئیات، پایداری و طول عمر سازه را تضمین می کند.
