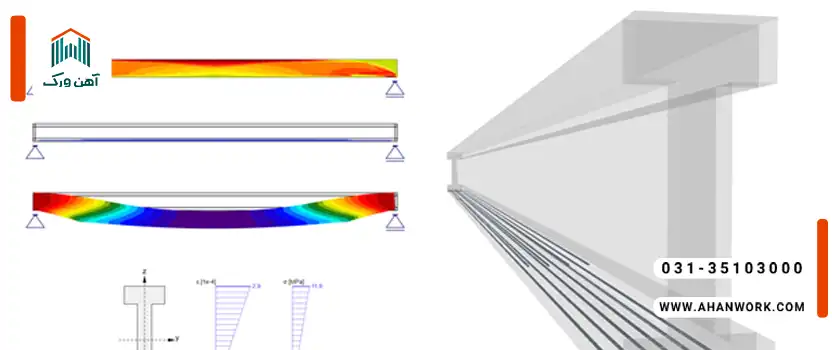

مقدمه ای بر تیرچه بتنی پیش تنیده

تیرچه بتنی پیش تنیده محصولی مهندسی شده است که پیش از آن که بار واقعی ساختمان را تحمل کند، تحت تنش کنترل شده قرار می گیرد. در این سیستم، کابل های فولادی با مقاومت بالا پیش از بتن ریزی کشیده می شوند و پس از گیرش بتن، نیروی کششی آن ها به بدنه بتن منتقل می شود. نتیجه این فرآیند، ایجاد تنش فشاری دائمی در مقطع تیرچه است؛ فشاری که در زمان بهره برداری، تنش های کششی ناشی از بار مرده و زنده را خنثی می کند.

ماهیت این فناوری، عبور از محدودیت های سنتی بتن در برابر کشش است. بتن در فشار قوی است اما در کشش ضعیف؛ پیش تنیدگی، این ضعف ذاتی را با یک راهکار هوشمندانه جبران می کند. به همین دلیل تیرچه پیش تنیده در دهانه های بزرگ تر، ضخامت کمتر سقف و کاهش مصرف مصالح، عملکردی بهینه تر ارائه می دهد و در پروژه هایی که به دنبال کاهش وزن و افزایش بهره وری سازه هستند، جایگاه ویژه ای یافته است.

نوسانات قیمت آهن تأثیر مستقیمی بر هزینه نهایی اجرای اسکلت فلزی و انتخاب سیستم سقف مانند تیرچه بتنی پیش تنیده دارد، زیرا بخش مهمی از برآورد مالی پروژه به مصالح فولادی وابسته است.

تفاوت تیرچه پیش تنیده با تیرچه معمولی

تفاوت بنیادین این دو سیستم در نحوه مقابله با تنش های کششی است. در تیرچه معمولی، میلگردها پس از وارد شدن بار فعال می شوند؛ یعنی ابتدا بتن ترک می خورد و سپس فولاد وارد مدار مقاومتی می شود. اما در تیرچه پیش تنیده، پیش از اعمال بار، مقطع در وضعیت فشرده قرار دارد و عملاً از شکل گیری ترک های اولیه جلوگیری می شود.

این تفاوت باعث می شود تیرچه پیش تنیده خیز کمتری داشته باشد، رفتار ارتجاعی تری نشان دهد و ظرفیت پوشش دهانه های وسیع تری را فراهم کند. همچنین به دلیل کاهش ترک خوردگی، دوام سازه در بلندمدت افزایش می یابد و عملکرد لرزه ای سقف نیز بهبود پیدا می کند. این مزایا در اسکلت فلزی که هماهنگی سختی بین اعضا اهمیت بالایی دارد، ارزش دوچندان پیدا می کند.

کاربرد تیرچه پیش تنیده در پروژه های ساختمانی

در پروژه های مسکونی میان مرتبه، مجتمع های تجاری، پارکینگ های طبقاتی و سوله های سبک، تیرچه پیش تنیده به عنوان گزینه ای کارآمد شناخته می شود. زمانی که کارفرما به دنبال کاهش ارتفاع طبقات، کاهش بار وارده به فونداسیون یا افزایش سرعت اجرا باشد، این سیستم می تواند پاسخ مناسبی ارائه دهد.

در اسکلت فلزی، به دلیل ظرفیت بالای تیرهای فولادی در تحمل بارهای متمرکز، استفاده از تیرچه پیش تنیده ترکیبی هوشمندانه ایجاد می کند؛ ترکیبی که هم از مزیت سبکی فولاد بهره می برد و هم از یکپارچگی و صلبیت دال بتنی.

دلایل استفاده از تیرچه پیش تنیده در اسکلت فلزی

کاهش وزن مرده سازه

یکی از مهم ترین مزایای تیرچه پیش تنیده، کاهش قابل توجه وزن مرده سقف است. به دلیل ظرفیت بالاتر این تیرچه ها، می توان ضخامت دال را کاهش داد و از بتن کمتری استفاده کرد. کاهش وزن سقف مستقیماً باعث کاهش نیروی زلزله و ابعاد اعضای فولادی می شود.

این کاهش وزن در پروژه های چندطبقه تأثیر تجمعی دارد و می تواند منجر به صرفه جویی قابل توجه در مصرف فولاد سازه ای و هزینه فونداسیون شود.

افزایش دهانه قابل پوشش

پیش تنیدگی این امکان را فراهم می کند که تیرچه ها دهانه های بزرگ تری را بدون نیاز به تیر میانی پوشش دهند. در اسکلت فلزی، این موضوع به معنای آزادی بیشتر در معماری، حذف ستون های مزاحم و ایجاد فضاهای بازتر است.

دهانه های بزرگ تر همچنین باعث کاهش تعداد تیرهای فرعی فولادی می شود که خود عاملی در کاهش هزینه و ساده تر شدن اجراست.

بهینه سازی مصرف میلگرد و بتن

در تیرچه پیش تنیده، به دلیل مشارکت کابل های فولادی پرمقاومت، نیاز به میلگردهای کششی متداول کاهش می یابد. این موضوع علاوه بر کاهش مصرف فولاد، تراکم آرماتور را کم کرده و بتن ریزی را آسان تر می کند.

بهینه سازی مصرف مصالح، نه تنها از نظر اقتصادی اهمیت دارد، بلکه در راستای ساخت وساز پایدار نیز گامی مثبت محسوب می شود.

صرفه جویی اقتصادی در پروژه

هرچند هزینه اولیه تولید تیرچه پیش تنیده ممکن است اندکی بالاتر از تیرچه معمولی باشد، اما کاهش وزن سازه، کاهش مصرف فولاد در اسکلت، کاهش هزینه حمل ونقل و سرعت بالاتر اجرا، در مجموع هزینه نهایی پروژه را کاهش می دهد.

در پروژه های بزرگ، این صرفه جویی می تواند به رقمی چشمگیر تبدیل شود و مزیت رقابتی مهمی ایجاد کند.

تغییرات قیمت تیرآهن می تواند تصمیم مهندسان را در انتخاب نوع سقف تحت تأثیر قرار دهد، چراکه کاهش وزن مرده با استفاده از تیرچه پیش تنیده ممکن است نیاز به تیرهای سنگین تر را کاهش دهد.

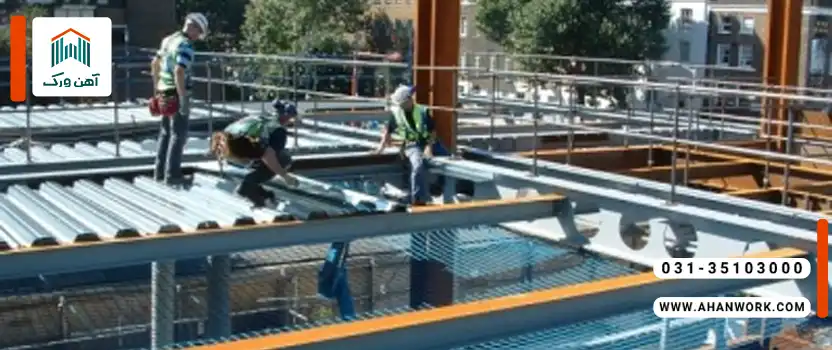

مراحل اجرای تیرچه بتنی پیش تنیده در اسکلت فلزی

بررسی نقشه های سازه و محاسبات فنی

پیش از هر اقدامی، تطابق نقشه های سازه با مشخصات تیرچه پیش تنیده باید بررسی شود. کنترل بارگذاری، دهانه ها، نوع اتصال به تیرهای فولادی و پیش بینی خیز بلندمدت، از الزامات این مرحله است. هرگونه عدم هماهنگی در این بخش، در مرحله اجرا به مشکلی جدی تبدیل خواهد شد.

آماده سازی تیرهای فلزی و نشیمن تیرچه

نشیمن تیرچه ها باید کاملاً تراز و دارای طول مهاری کافی باشد. معمولاً از نبشی یا پلیت فلزی برای ایجاد تکیه گاه استفاده می شود. سطح نشیمن باید عاری از زنگ زدگی و ناهمواری باشد تا انتقال بار به درستی انجام شود.

جانمایی و نصب تیرچه های پیش تنیده

تیرچه ها با رعایت فاصله طراحی شده روی نشیمن قرار می گیرند. کنترل تراز و جلوگیری از پیچش تیرچه در این مرحله اهمیت زیادی دارد. استفاده از شمع موقت در دهانه های بزرگ توصیه می شود تا از خیز ناخواسته پیش از بتن ریزی جلوگیری شود.

اجرای بلوک چینی بین تیرچه ها

بلوک ها نقش قالب ماندگار و پرکننده را دارند. چیدمان صحیح آن ها باعث توزیع یکنواخت بار و جلوگیری از تمرکز تنش می شود. فاصله های خالی یا شکستگی بلوک ها می تواند کیفیت نهایی سقف را تحت تأثیر قرار دهد.

آرماتوربندی حرارتی و تقویتی

اجرای شبکه میلگرد حرارتی روی سقف، از ترک های ناشی از جمع شدگی و تغییرات دما جلوگیری می کند. در محل های بازشو یا بار متمرکز، آرماتورهای تقویتی اضافی پیش بینی می شود.

بتن ریزی سقف و نکات اجرایی مهم

بتن ریزی باید به صورت یکنواخت و بدون ایجاد بار نقطه ای انجام شود. استفاده از ویبراتور برای حذف حباب های هوا ضروری است، اما نباید باعث جابه جایی تیرچه ها شود. کنترل اسلامپ بتن و جلوگیری از آب انداختگی از نکات کلیدی این مرحله است.

عمل آوری بتن و کنترل کیفیت

عمل آوری مناسب، تضمین کننده دستیابی به مقاومت طراحی شده است. مرطوب نگه داشتن سطح بتن و جلوگیری از تبخیر سریع آب، به ویژه در هوای گرم، اهمیت زیادی دارد. آزمایش نمونه های بتن و کنترل خیز سقف پس از گیرش، بخشی از فرآیند تضمین کیفیت است.

نکات فنی و اجرایی مهم در نصب تیرچه پیش تنیده

کنترل تراز و شاقولی بودن تیرچه ها

در سازه ای که اسکلت آن از فولاد شکل گرفته، کوچک ترین بی نظمی در تراز سقف می تواند به توزیع نامتقارن بار و ایجاد تنش های پیش بینی نشده منجر شود. تیرچه های پیش تنیده به دلیل داشتن خیز اولیه معکوس، نیازمند دقت بیشتری در زمان نصب هستند. این خیز که به صورت کنترل شده در کارخانه ایجاد می شود، برای خنثی سازی خیز بهره برداری طراحی شده است؛ اما اگر در زمان اجرا به درستی درک و تنظیم نشود، ممکن است اختلاف سطح در کف نهایی ایجاد کند.

کنترل تراز با دوربین نقشه برداری یا تراز لیزری و بررسی هم راستایی طولی تیرچه ها، بخشی جدایی ناپذیر از اجرای حرفه ای این سیستم است. همچنین باید اطمینان حاصل شود که تیرچه ها در نشیمن خود پیچش نداشته باشند، زیرا پیچش می تواند رفتار خمشی مقطع را تغییر دهد و عملکرد واقعی آن را تحت تأثیر قرار دهد.

رعایت فاصله استاندارد بین تیرچه ها

فاصله محور تا محور تیرچه ها نه تنها بر مصرف بلوک و بتن اثرگذار است، بلکه در ظرفیت باربری و سختی دیافراگم سقف نیز نقش تعیین کننده دارد. افزایش بیش از حد فاصله باعث افزایش ضخامت دال رویه و تمرکز تنش در بتن می شود، در حالی که کاهش بیش از اندازه آن، از نظر اقتصادی توجیه پذیر نیست.

در اسکلت فلزی، این فاصله باید با ابعاد تیرهای فرعی و محل عبور تأسیسات هماهنگ شود. طراحی هوشمندانه می تواند به گونه ای باشد که مسیر کانال های مکانیکی و لوله ها در بین تیرچه ها پیش بینی شود و از تخریب بتن پس از اجرا جلوگیری شود.

کنترل خیز مجاز سقف

خیز سقف در سیستم تیرچه پیش تنیده رفتاری متفاوت با تیرچه معمولی دارد. وجود خیز اولیه رو به بالا، بخشی از طراحی است و نباید به عنوان ایراد اجرایی تلقی شود. آنچه اهمیت دارد، کنترل خیز نهایی تحت بار سرویس است؛ خیزی که باید در محدوده مجاز آیین نامه ای باقی بماند تا از ترک خوردگی دیوارهای غیرسازه ای و نارضایتی بهره بردار جلوگیری شود.

در دهانه های بزرگ، استفاده از شمع بندی موقت تا زمان رسیدن بتن به مقاومت کافی، اقدامی هوشمندانه است. همچنین بررسی تغییرشکل تیرهای فولادی زیر سقف، بخشی از تحلیل یکپارچه سیستم محسوب می شود.

الزامات آیین نامه ای و استانداردها

اجرای تیرچه پیش تنیده باید منطبق با مقررات ملی ساختمان و آیین نامه های بتن و فولاد باشد. کنترل مقاومت بتن، کیفیت کابل های پیش تنیدگی، طول مهاری تیرچه روی نشیمن فلزی و رعایت ضوابط لرزه ای از جمله مواردی است که نباید به تجربه کارگاهی بسنده کرد.

در پروژه های بزرگ، تهیه گزارش کنترل کیفیت و مستندسازی مراحل اجرا، نه تنها از نظر فنی اهمیت دارد، بلکه در فرآیند تحویل و تضمین سازه نیز نقش کلیدی ایفا می کند.

مزایا و معایب اجرای تیرچه پیش تنیده در اسکلت فلزی

مزایا از نظر فنی و اقتصادی

استفاده از تیرچه پیش تنیده در اسکلت فلزی ترکیبی است از سبکی فولاد و کارایی بتن مهندسی شده. این سیستم با کاهش ضخامت سقف، کاهش وزن مرده و افزایش دهانه قابل پوشش، امکان خلق فضاهای بازتر و انعطاف پذیرتر را فراهم می کند. کاهش مصرف فولاد در تیرهای فرعی، کاهش ابعاد ستون ها و کوچک تر شدن فونداسیون، در مجموع به صرفه جویی اقتصادی قابل توجهی منجر می شود.

از منظر عملکردی نیز کاهش ترک خوردگی، دوام بالاتر و رفتار مناسب تر در برابر ارتعاش، از نقاط قوت این سیستم است. در ساختمان های اداری و تجاری که کنترل لرزش اهمیت دارد، این ویژگی ارزش افزوده محسوب می شود.

محدودیت ها و چالش های اجرایی

با وجود مزایا، این سیستم نیازمند دقت طراحی و اجرای بالاست. تولید تیرچه پیش تنیده باید در کارخانه های مجهز انجام شود و کنترل کیفیت کابل ها و فرآیند کشش اهمیت حیاتی دارد. همچنین در پروژه هایی با دهانه های بسیار کوتاه، ممکن است استفاده از این سیستم از نظر اقتصادی توجیه نداشته باشد.

هماهنگی دقیق میان تیم سازه و اجرا، شرط موفقیت این روش است. در صورت عدم توجه به جزئیات نشیمن و خیز اولیه، امکان بروز مشکلات اجرایی وجود دارد.

افزایش یا کاهش قیمت میلگرد نیز در محاسبات اقتصادی اجرای سقف نقش مهمی دارد، به ویژه زمانی که بهینه سازی مصرف فولاد در سیستم تیرچه پیش تنیده به عنوان یک مزیت رقابتی مطرح می شود.

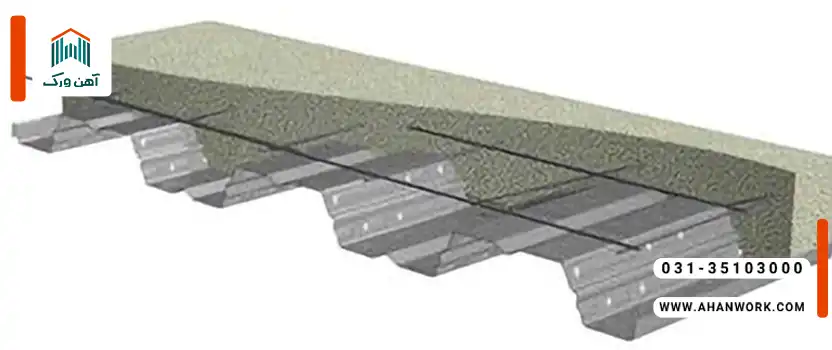

مقایسه تیرچه پیش تنیده با سایر سیستم های سقف در اسکلت فلزی

مقایسه با سقف کامپوزیت

سقف کامپوزیت بر پایه همکاری بتن و تیر فولادی از طریق برشگیرها شکل می گیرد. این سیستم سرعت اجرای بالایی دارد و در پروژه های مرتفع رایج است. با این حال، مصرف فولاد در آن بیشتر بوده و هزینه برشگیر و جوشکاری نیز به پروژه افزوده می شود.

در مقابل، تیرچه پیش تنیده با کاهش مصرف فولاد سازه ای و وزن کمتر، در بسیاری از پروژه های میان مرتبه اقتصادی تر ظاهر می شود، هرچند ممکن است سرعت اجرای آن اندکی کمتر از کامپوزیت باشد.

مقایسه با سقف عرشه فولادی

سقف عرشه فولادی به دلیل حذف قالب بندی و سرعت بالای اجرا، گزینه ای محبوب در پروژه های بزرگ شهری است. وزن کم و اجرای خشک از مزایای آن به شمار می رود. اما وابستگی شدید به قیمت ورق فولادی و نیاز به نیروی متخصص برای نصب برشگیرها، از چالش های آن است.

تیرچه پیش تنیده در شرایطی که کنترل هزینه و کاهش مصرف فولاد اولویت دارد، می تواند گزینه ای رقابتی باشد، به ویژه در مناطقی که قیمت فولاد نوسان بالایی دارد.

مقایسه با تیرچه کرومیت

تیرچه کرومیت نوعی تیرچه فلزی با جان باز است که امکان حذف شمع بندی را فراهم می کند. این سیستم در سرعت اجرا مزیت دارد، اما وزن فولاد مصرفی آن بیشتر از تیرچه پیش تنیده است و از نظر اقتصادی در پروژه های بزرگ ممکن است هزینه بالاتری ایجاد کند.

تیرچه پیش تنیده با اتکا به فناوری پیش تنیدگی، بدون افزایش وزن فولاد، ظرفیت باربری بالایی ارائه می دهد و از نظر دوام بتن عملکرد بهتری نشان می دهد.

برآورد هزینه اجرای تیرچه پیش تنیده در اسکلت فلزی

عوامل موثر بر قیمت نهایی

هزینه اجرای این سیستم به عواملی چون دهانه سقف، ضخامت دال، نوع بلوک مصرفی، قیمت بتن، هزینه حمل تیرچه از کارخانه و دستمزد اجرا بستگی دارد. همچنین شرایط پروژه، مانند ارتفاع ساختمان و محدودیت های کارگاهی، بر قیمت نهایی اثرگذار است.

کیفیت تولید کارخانه ای تیرچه نیز می تواند در قیمت تفاوت ایجاد کند؛ تیرچه های دارای کنترل کیفی دقیق تر معمولاً قیمت بالاتری دارند، اما در بلندمدت هزینه های نگهداری را کاهش می دهند.

تاثیر دهانه و بارگذاری بر هزینه

با افزایش دهانه، نیاز به تیرچه های قوی تر و بتن بیشتر افزایش می یابد. همچنین بارگذاری ویژه مانند پارکینگ یا کاربری صنعتی، طراحی را تغییر داده و هزینه را بالا می برد. با این حال، در دهانه های متوسط تا نسبتاً بزرگ، تیرچه پیش تنیده معمولاً عملکرد اقتصادی مطلوبی ارائه می دهد.

مقایسه اقتصادی با سیستم های جایگزین

در مقایسه کلی، اگر پروژه میان مرتبه باشد و کاهش وزن سازه اولویت داشته باشد، تیرچه پیش تنیده می تواند نسبت به کامپوزیت و عرشه فولادی مقرون به صرفه تر باشد. در پروژه های بسیار مرتفع با محدودیت زمانی شدید، ممکن است سیستم های فلزی سرعت بالاتری ارائه دهند.

تحلیل نهایی باید بر اساس مترمربع زیربنا، هزینه کل اسکلت و زمان اجرا انجام شود، نه صرفاً قیمت هر مترمربع سقف.
