آموزش ساخت پروفیل بر
پروفیل بر، در ظاهر یک دستگاه ساده برای بریدن قوطی، نبشی، ناودانی و انواع پروفیل فلزی است؛ اما در باطن، ترکیبی از نیرو، سرعت، اصطکاک و ریسک است. اگر قصد ساخت پروفیل بر خانگی دارید، باید این واقعیت را بپذیرید که برشِ تمیز فقط محصول تیغه تیز نیست؛ نتیجه ی شاسیِ دقیق، انتقال نیروی درست، گیره ی محکم، زاویه سنجِ قابل اعتماد و از همه مهم تر، ایمنیِ حساب شده است.
در این آموزش، سعی کرده ام مسیر ساخت را طوری توضیح دهم که هم نگاه تخصصی داشته باشد و هم ساده و قابل فهم بماند. با این یادآوری مهم: اگر در برق کاری، جوشکاری و اصول ایمنی تجربه کافی ندارید، ساخت دستگاه را به متخصص بسپارید یا سراغ دستگاه های استاندارد بازار بروید. هیچ برشی ارزش یک آسیب جدی را ندارد.
با توجه به نوسانات قیمت آهن کیلویی، ساخت و استفاده از پروفیل بر دقیق می تواند به کاهش پرت متریال و مدیریت بهتر هزینه ها در پروژه های فلزی کمک کند.
تجهیزات و ابزارهای مورد نیاز برای ساخت پروفیل بر
ساخت پروفیل بر یعنی کنار هم چیدن قطعاتی که باید با هم سازگار باشند؛ نه صرفاً موجود. اگر یک بخش نامتناسب انتخاب شود، کل دستگاه از تعادل خارج می شود.
موتور و سیستم انتقال نیرو
انتخاب موتور، نقطه شروع واقعی پروژه است. موتور باید توان کافی، دور متناسب با نوع برش، و قابلیت کار پیوسته داشته باشد. در طراحی خانگی، معمولاً دو مسیر دارید:
- موتور مستقیم با اتصال به محور دیسک (ساده تر، اما حساس به کیفیت یاتاقان کاری و هم محوری)
- موتور با انتقال نیرو (تسمه/پولی یا گیربکس) برای کنترل بهتر دور و کاهش ضربه
نکته مهم این است که گشتاور فقط روی کاغذ معنا ندارد؛ در برش واقعی، اگر موتور کم بیاورد، دستگاه گیر می کند، صفحه تحت فشار می شکند و حادثه محتمل تر می شود.
تیغه یا دیسک برش
اینجا جای صرفه جویی کورکورانه نیست. صفحه برش بی کیفیت، هم برش را بد می کند و هم احتمال ترک و شکست را بالا می برد. برای انتخاب دیسک یا تیغه:
- قطر و ضخامت را با طراحی حفاظ و فاصله ها هماهنگ کنید
- جنس دیسک را با نوع فلز هماهنگ کنید (آهن، استیل و …)
- تاریخ تولید و سلامت ظاهری صفحه را جدی بگیرید
- از برندهای ناشناخته و صفحات بی مشخصات دوری کنید
اگر هدف تان برش دقیق و کم جرقه است، شاید بهتر باشد از ابتدا سراغ طراحی تیغه ای بروید؛ اما این مسیر، پیچیدگی و هزینه بیشتری دارد.
شاسی و بدنه دستگاه
شاسی، ستون فقرات دستگاه است. اگر شاسی تاب بردارد یا در برش های سنگین بلرزد، هیچ تنظیمی پایدار نمی ماند. شاسی مناسب:
- وزن و استحکام کافی برای جذب لرزش داشته باشد
- سطح نشیمن قطعه و گیره در یک تراز قابل اعتماد باشد
- محل لولا و پایه موتور، تقویت شده و بدون لقی طراحی شود
- امکان نصب گونیا و خط کش زاویه را فراهم کند
به زبان ساده: شاسی باید سنگین، صاف، و قابل تکیه باشد.
سیستم حفاظتی و ایمنی
حفاظ، فقط یک قاب فلزی نیست که ظاهر دستگاه را کامل کند؛ یک دیوار میان شما و تکه های احتمالی صفحه است. سیستم ایمنی باید شامل:
- پوشش مناسب روی قسمت بالایی دیسک
- محافظ جرقه و مسیر پرتاب براده
- کلید قطع اضطراری یا دسترسی سریع به خاموشی
- کابل کشی اصولی و عایق کاری مناسب
- محافظت از تسمه/پولی در صورت استفاده از انتقال نیرو
اگر این بخش را ضعیف ببندید، در واقع دارید دستگاهی می سازید که به جای کار کردن، کمین کرده است.
ابزارهای جانبی مانند گونیا، ترمز و گیره
خیلی از پروفیل برهای خانگی از همین جا شکست می خورند. برش خوب یعنی قطعه تکان نخورد و زاویه فرار نکند. ابزارهای کلیدی:
- گیره محکم و قابل تنظیم برای قوطی، نبشی و ناودانی
- گونیا یا سیستم زاویه زن با قفل مطمئن که در اثر لرزش عقب ننشیند
- مکانیزم بازگشت هد (فنر یا سیستم مشابه) برای کنترل حرکت رو به بالا
- پایه توقف (استاپ طول) اگر برش های تکراری دارید
وجود یک گیره درست گاهی از تعویض موتور هم مهم تر است.
آگاهی از قیمت پروفیل آهن در کنار داشتن ابزار برش مناسب، این امکان را فراهم می کند که انتخاب مقاطع فلزی با دقت بیشتری انجام شود و برش ها بدون خطا و دوباره کاری باشند.

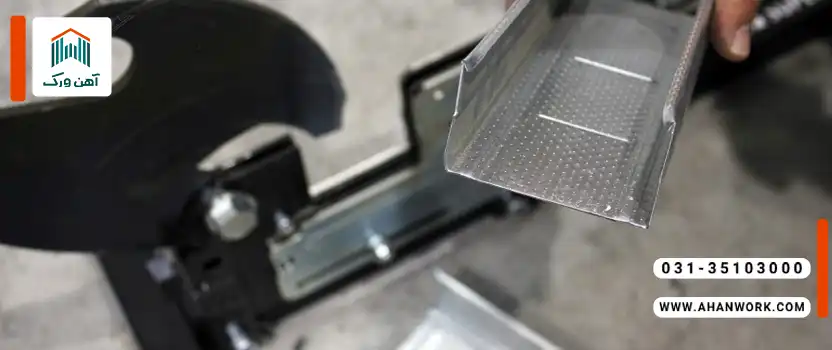

مراحل ساخت پروفیل بر به صورت گام به گام
در این بخش، روند را مرحله به مرحله توضیح می دهم، اما عامدانه وارد جزئیات حساس برق کشی یا نقشه اجرای خطرناک نمی شوم. برای برق و اتصالات، بهترین کار استفاده از متخصص و رعایت استانداردهای ایمنی است.
طراحی اولیه و انتخاب مدل
قبل از بریدن اولین قطعه، تکلیف این موارد را روشن کنید:
- نوع کاربری: سبک خانگی، نیمه صنعتی، یا برش های سنگین و مکرر
- نوع برش: دیسکی سایشی یا تیغه ای
- محدوده ابعاد قطعات: بیشترین عرض/ارتفاع پروفیل هایی که قرار است برش دهید
- زاویه های مورد نیاز: فقط ۹۰ درجه یا زاویه زن واقعی
- فضای کارگاه و امکان مهار دستگاه روی میز یا زمین
یک طراحی خوب، جایی برای حفاظ، گیره، و مسیر جرقه از ابتدا در نظر می گیرد؛ نه اینکه بعداً با وصله کاری جمعش کند.
آماده سازی قطعات و ابزارها
وقتی طراحی مشخص شد، قطعات را با دقت فراهم کنید:
- پروفیل ها و ورق های لازم برای شاسی و پایه ها
- مجموعه لولا/محور برای هد برش با کمترین لقی ممکن
- یاتاقان ها یا بوش های مناسب برای حرکت نرم و پایدار
- نگهدارنده موتور و پایه قابل تنظیم برای تراز
- گیره و صفحه تکیه گاه قطعه کار
- متریال حفاظ و پوشش ها
از همین ابتدا، ابزار اندازه گیری دقیق را آماده کنید: گونیا، متر، کولیس (اگر دارید)، تراز و خط کش فلزی. دستگاهی که با اندازه گیری سهل انگارانه ساخته شود، کج به دنیا می آید و تا آخر عمرش هم کج می بُرد.
ساخت شاسی و بدنه
در ساخت شاسی، مهم ترین اصل تراز بودن سطح نشیمن و تقویت نقاط پرتنش است. نقاط پرتنش معمولاً:
- محل لولا و اتصال بازوی هد
- محل نصب موتور و هرگونه پایه انتقال نیرو
- محل گیره و سطح تکیه گاه قطعه
پس از جوشکاری، تاب خوردگی ها را بررسی کنید. اگر سطح نشیمن قطعه یا محل گیره، تاب داشته باشد، زاویه ها خطا می رود و برش ها به هم نمی خورند؛ مخصوصاً وقتی قرار است قطعات در مونتاژ کنار هم بنشینند.
نصب موتور و تیغه برش
در نصب موتور و محور دیسک، نکته طلایی هم محوری و تعادل است. هر میلی متر خطا، خودش را با لرزش، صدای اضافه و خوردگی صفحه نشان می دهد. مواردی که باید کنترل شوند:
- محور و صفحه بدون لنگی بچرخند
- فاصله صفحه تا بدنه و شاسی، ایمن و بدون تماس باشد
- پیچ ها و بست ها قفل دار و مقاوم در برابر لرزش باشند
- مسیر حرکت هد، روان و بدون گیر باشد
در این مرحله، عجله دشمن شماست. خیلی از خطرها از همین جا شروع می شوند: وقتی صفحه در یک زاویه نادرست می چرخد و کاربر سعی می کند با فشار دست، خطا را جبران کند.
تنظیم حفاظ ها و سیستم ایمنی
حفاظ ها باید طوری تنظیم شوند که:
- بیشترین پوشش ممکن را روی صفحه بدهند
- جلوی پاشش مستقیم جرقه و براده به سمت کاربر را بگیرند
- هنگام پایین آمدن هد، گیر نکنند و باز و بسته شدن شان کنترل شده باشد
در همین مرحله، به جای کم کردن حفاظ برای دید بهتر، بهتر است دید را با نور مناسب و طراحی درست بهبود دهید. دید بهتر با حذف محافظ، معامله ای نابرابر است.
تست اولیه دستگاه و رفع اشکالات
تست اولیه باید با احتیاط و بدون قطعه کار سنگین شروع شود. این موارد را بررسی کنید:
- لرزش غیرعادی، صدای ساییدگی، یا لقی در بازو
- عملکرد گیره و ثابت ماندن قطعه هنگام فشار
- دقت زاویه ۹۰ درجه و زاویه های دیگر (در صورت وجود زاویه زن)
- عملکرد بازگشت هد و کنترل حرکت
- مسیر جرقه و براده و امن بودن موقعیت ایستادن اپراتور
اگر لرزش دارید، قبل از هر کاری، دنبال علت بگردید: لنگی محور، هم محور نبودن صفحه، ضعف شاسی، یا لقی در لولا. برش را با فشار بیشتر درست نمی کنند؛ با دقت بیشتر درست می کنند.
در زمان خرید قوطی ۶*۴، داشتن برش صاف و زاویه دار دقیق با پروفیل بر، نقش مهمی در کیفیت نهایی سازه و سرعت اجرای کار ایفا می کند.

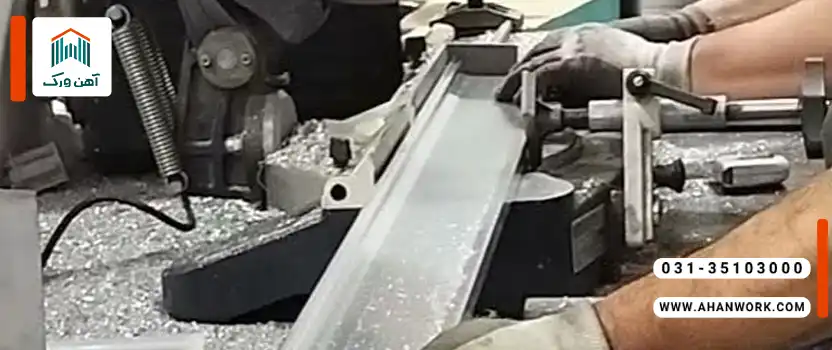

نکات مهم ایمنی در هنگام استفاده از پروفیل بر
ساختن دستگاه یک بخش ماجراست؛ زنده و سالم ماندن هنگام استفاده، بخش اصلی است.
تجهیزات ایمنی شخصی
حداقل تجهیزاتی که باید همیشه همراه شما باشد:
- عینک ایمنی استاندارد یا شیلد صورت
- گوشی محافظ صدا (در برش های طولانی)
- دستکش مناسب کار با فلز (نه دستکش های گشاد که گیر می کنند)
- لباس کار جذب و بدون آویز، و کفش ایمنی
- ماسک مناسب برای گرد و غبار و براده، به ویژه در محیط بسته
و مهم تر از همه: تمرکز. پروفیل بر با یک لحظه حواس پرتی، چهره ی دیگری نشان می دهد.
نگهداری صحیح دستگاه
نگهداری، فقط تمیزکاری نیست؛ پیشگیری از حادثه است:
- بررسی سلامت صفحه برش قبل از هر استفاده
- سفت بودن پیچ ها و اتصالات، مخصوصاً اطراف محور و گیره
- تمیز نگه داشتن مسیر حرکت هد و جلوگیری از گیر کردن براده ها
- رسیدگی به لقی لولا و محور و روان کاری نقاط لازم
- نگهداری کابل و کلیدها در وضعیت سالم و دور از له شدگی
دستگاهی که لق می زند و صدا می دهد، در حقیقت دارد هشدار می دهد.
نکات ایمنی هنگام برش فلزات
چند اصل ساده اما حیاتی:
- قطعه را همیشه با گیره محکم کنید؛ نگه داشتن با دست ممنوع
- فشار دست را کنترل کنید؛ برش باید با ریتم ثابت پیش برود
- تا توقف کامل صفحه، قطعه را جابه جا نکنید
- در مسیر پرتاب جرقه و براده نایستید و اطراف را از مواد قابل اشتعال خالی کنید
- از صفحات آسیب دیده، ترک دار یا ضربه خورده استفاده نکنید
- برش های خاص (مثل قطعات خیلی نازک یا خیلی ضخیم) را با صفحه مناسب انجام دهید
بررسی مداوم قیمت قوطی ۴در۸ سبک و برش اصولی آن با دستگاهی ایمن و دقیق، به بهینه سازی مصرف مصالح و افزایش بهره وری در کارگاه های فلزکاری منجر می شود.
مزایا و معایب ساخت پروفیل بر خانگی
مزایا
ساخت خانگی، اگر درست انجام شود، می تواند مزایایی داشته باشد:
- صرفه جویی نسبی در هزینه نسبت به برخی مدل های صنعتی
- امکان سفارشی سازی بر اساس نیاز واقعی کارگاه
- تجربه فنی و شناخت بهتر ابزار و فرآیند برش
- قابلیت تعمیر و ارتقا، چون سازنده خودتان هستید
و یک مزیت پنهان: وقتی دستگاه را خودتان ساخته اید، رفتارهایش را بهتر می شناسید و زودتر ایرادها را تشخیص می دهید.
معایب
اما واقع بینانه، معایب هم کم نیست:
- ریسک ایمنی بالاتر نسبت به دستگاه های استاندارد و تست شده
- هزینه پنهان ساخت (زمان، ابزار، دوباره کاری، خطاهای طراحی)
- نیاز به مهارت فنی در جوشکاری، مکانیک و برق
- احتمال خطای دقت در زاویه ها و تکرارپذیری برش ها
- نبود گارانتی و استانداردهای رسمی
اگر استفاده تان زیاد و جدی است، گاهی خرید یک دستگاه استاندارد، هم ارزان تر تمام می شود و هم امن تر.
سوالات متداول
آیا ساخت پروفیل بر خانگی واقعاً به صرفه است؟
اگر ابزار و مهارت و بخشی از قطعات را از قبل داشته باشید، ممکن است به صرفه شود. اما اگر همه چیز را از صفر تهیه می کنید، هزینه ها و دوباره کاری ها می تواند از خرید یک مدل اقتصادی بازار هم بیشتر شود.
برای برش دقیق تر، پروفیل بر دیسکی بهتر است یا تیغه ای؟
تیغه ای معمولاً برش تمیزتر و دقیق تری می دهد، اما طراحی و انتخاب دور و تیغه حساس تر است. دیسکی ساده تر و رایج تر است، ولی جرقه و گرد و غبار بیشتر دارد و سطح برش معمولاً زبرتر می شود.
مهم ترین دلیل لرزش در پروفیل بر دست ساز چیست؟
معمولاً یکی از این هاست: هم محور نبودن محور و صفحه، لقی در لولا و بازو، شاسی سبک یا تاب دار، یا بست های ضعیف که در لرزش شل می شوند.
چطور زاویه ۹۰ درجه را در برش ها دقیق نگه دارم؟
با تراز بودن سطح نشیمن و گیره، گونیای سالم و قابل قفل، و کنترل لقی در لولا. اگر پایه و گیره دقیق نباشند، هیچ خط کشی معجزه نمی کند.
ساخت دستگاه بدون حفاظ کامل چه ایرادی دارد؟
حفاظ ناقص یعنی افزایش احتمال آسیب چشم و صورت، خطر برخورد با صفحه، و افزایش ریسک در صورت شکست صفحه. حفاظ، بخش تزئینی نیست؛ بخش بقاست.
