آموزش محاسبات طراحی سیلو

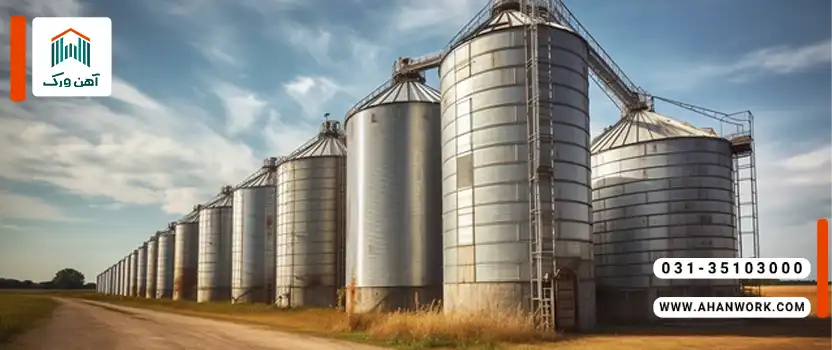

در صنایع مختلف از کشاورزی گرفته تا سیمان، مواد غذایی و معادن، نیاز به ذخیره سازی انبوه مواد جامد همیشه وجود دارد. سیلوها یکی از قدیمی ترین و در عین حال پیشرفته ترین سازه هایی هستند که برای این منظور ساخته می شوند. طراحی صحیح یک سیلو نه تنها بر دوام و ایمنی آن تأثیر مستقیم دارد، بلکه باعث بهینه سازی فرآیند ذخیره و تخلیه مواد می شود. در این آموزش قصد داریم به صورت جامع و کاربردی، محاسبات طراحی سیلو را بررسی کنیم تا دیدی روشن نسبت به عوامل مؤثر در انتخاب مصالح، ابعاد، و الزامات سازه ای آن داشته باشید.

اهمیت محاسبات دقیق در طراحی سیلو

سیلوها به ظاهر سازه هایی ساده اند، اما در واقع تحت فشارهای پیچیده ای از سمت مواد داخلی و نیروهای خارجی قرار دارند. کوچک ترین خطا در محاسبات ممکن است منجر به تغییر شکل، نشت مواد، یا حتی فروپاشی کامل سازه شود. دقت در محاسبه فشارهای جانبی و قائم مواد، تعیین ضخامت بدنه، طراحی قیف و فونداسیون از مهم ترین مراحل طراحی است. هرچه محاسبات دقیق تر باشد، ایمنی سازه و طول عمر مفید آن افزایش می یابد و هزینه های نگهداری کاهش پیدا می کند.

در طراحی سیلوهای فلزی، قیمت آهن نقش مهمی در برآورد نهایی هزینه ساخت دارد و انتخاب نوع فولاد می تواند بر دوام و ایمنی سازه تأثیر بگذارد.

پارامترهای مؤثر در طراحی سیلو

نوع ماده ذخیره شونده

نوع ماده تأثیر مستقیمی بر نحوه طراحی دارد. به عنوان مثال، دانه های غلات دارای رفتار روان تری هستند در حالی که مواد پودری مانند سیمان تمایل بیشتری به چسبندگی دارند. این تفاوت ها در محاسبه زاویه تخلیه، شکل قیف و نوع پوشش داخلی سیلو مؤثرند. در طراحی صنعتی، رفتار جریان مواد (Flow Pattern) نیز بررسی می شود تا از گرفتگی و انسداد جلوگیری شود.

چگالی و زاویه اصطکاک داخلی مواد

چگالی ظاهری مواد و زاویه اصطکاک داخلی آن ها دو عامل کلیدی در تعیین فشارهای وارده به دیواره سیلو هستند. موادی با چگالی بالا مانند سیمان یا شن، فشار بیشتری بر بدنه وارد می کنند. زاویه اصطکاک نیز مشخص می کند که مواد تا چه حد تمایل به لغزش یا چسبندگی دارند. هرچه این زاویه بیشتر باشد، انتقال بار به دیواره افزایش می یابد و طراحی باید مقاوم تر انجام شود.

ارتفاع و قطر سیلو

نسبت ارتفاع به قطر (Slenderness Ratio) یکی از شاخص های اصلی در طراحی سیلو است. سیلوهای بلند فشارهای قائم بیشتری را تحمل می کنند و در مقابل، سیلوهای قطور فشار جانبی بالاتری دارند. طراح باید بر اساس نوع ماده و ظرفیت موردنیاز، ابعاد بهینه ای انتخاب کند که هم پایداری سازه حفظ شود و هم عملیات تخلیه با حداقل مشکل انجام گیرد.

شرایط محیطی و بارهای خارجی

سیلوها معمولاً در محیط های باز نصب می شوند و تحت تأثیر نیروهای خارجی مانند باد، زلزله و تغییرات دما قرار دارند. در مناطق بادخیز، طراحی باید شامل مقاوم سازی در برابر فشار جانبی باد باشد. در نواحی لرزه خیز نیز رعایت استانداردهای زلزله الزامی است. تغییرات حرارتی روز و شب می تواند سبب انبساط یا انقباض مصالح شود که در بلندمدت بر پایداری تأثیر دارد.

برای اجرای فونداسیون و تقویت بدنه سیلو، آگاهی از قیمت میلگرد به روز، به مهندسان کمک می کند تا طرحی اقتصادی و مقاوم تهیه کنند.

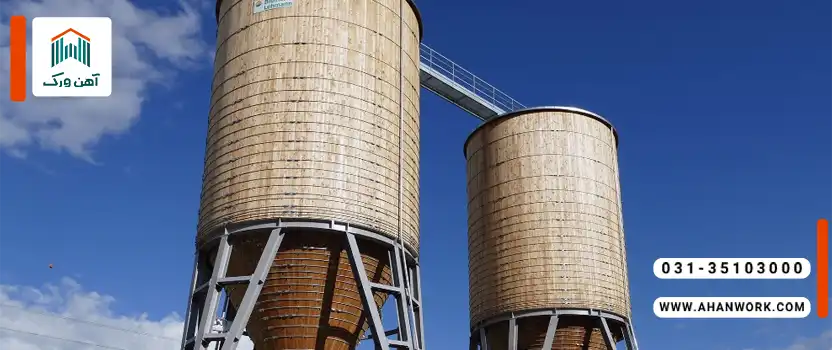

اصول محاسبات بار در سیلو

فشار جانبی مواد بر دیواره سیلو

فشار جانبی از انباشته شدن مواد بر دیواره سیلو ناشی می شود. این فشار در پایین ترین نقطه بیشترین مقدار را دارد و به تدریج در بالا کاهش می یابد. مدل های تجربی مختلفی برای محاسبه این فشار وجود دارد که معروف ترین آن، رابطه ی یانسن (Janssen Equation) است. در طراحی باید ضریب اصطکاک بین مواد و دیواره نیز لحاظ شود.

فشار در ناحیه قیف (Hopper Pressure)

قیف یا بخش تحتانی سیلو محل تمرکز نیروهای قائم است. در این قسمت، جریان مواد باعث افزایش فشار لحظه ای و گاهی پدیده هایی مانند ضربه جریان (Flow Shock) می شود. انتخاب زاویه مناسب قیف و سطح صاف داخلی می تواند فشارهای اضافی را کاهش دهد و تخلیه یکنواخت را تضمین کند.

محاسبه تنش های حلقوی و محوری در بدنه سیلو

بدنه سیلو به ویژه در مدل های فولادی، باید در برابر تنش های حلقوی (Hoop Stress) و محوری (Axial Stress) مقاوم باشد. تنش حلقوی ناشی از فشار جانبی مواد و تنش محوری نتیجه وزن خود سیلو و بار قائم مواد است. ضخامت ورق ها یا دیواره باید به گونه ای تعیین شود که در مقابل این تنش ها تغییر شکل یا گسیختگی رخ ندهد.

استانداردهای طراحی

در سطح جهانی، چندین استاندارد معتبر برای طراحی سیلو وجود دارد از جمله EN 1991-4 (استاندارد اروپا)، ACI 313 (استاندارد آمریکا) و DIN 1055 (استاندارد آلمان). این استانداردها ضوابط دقیقی برای محاسبه بارها، طراحی اتصالات، و الزامات ایمنی ارائه می کنند. رعایت این مقررات نه تنها کیفیت ساخت را افزایش می دهد بلکه مورد پذیرش نهادهای نظارتی نیز قرار می گیرد.

در سیلوهای بزرگ صنعتی که نیاز به اسکلت بندی قوی دارند، بررسی قیمت تیرآهن از عوامل تعیین کننده در انتخاب مصالح سازه ای محسوب می شود.

طراحی اجزای سازه ای سیلو

طراحی بدنه استوانه ای سیلو

بدنه اصلی سیلو نقش حیاتی در تحمل بارهای جانبی و قائم دارد. انتخاب ضخامت ورق، نوع جوش، و محل قرارگیری کمربندهای تقویتی (Rings) باید بر اساس نتایج تحلیل تنش انجام شود. برای سیلوهای فولادی، استفاده از فولاد ضدزنگ یا گالوانیزه در محیط های مرطوب توصیه می شود.

طراحی قیف و زوایای تخلیه

زاویه قیف باید به گونه ای انتخاب شود که مواد بدون چسبندگی و با جریان پیوسته تخلیه شوند. معمولاً برای مواد دانه ای زاویه بین ۴۰ تا ۵۰ درجه و برای مواد پودری بین ۵۰ تا ۶۰ درجه در نظر گرفته می شود. در طراحی های پیشرفته از روکش های ضدسایش برای افزایش دوام استفاده می شود.

طراحی فونداسیون و اتصال به زمین

سیلوها به دلیل وزن زیاد مواد و ارتفاع بلند، نیاز به فونداسیون مقاوم دارند. نوع خاک، سطح آب زیرزمینی و بارگذاری های دینامیکی باید در طراحی لحاظ شوند. اتصال بین بدنه و فونداسیون باید کاملاً صلب باشد تا از واژگونی جلوگیری شود.

طراحی سیستم های تهویه و کنترل رطوبت

رطوبت دشمن اصلی مواد دانه ای است. نصب سیستم تهویه در بخش فوقانی و دریچه های تخلیه هوا در پایین می تواند از تجمع بخار جلوگیری کند. در برخی سیلوها از سیستم خشک کن خودکار نیز استفاده می شود تا کیفیت مواد حفظ شود.

بررسی پایداری و ایمنی سیلو

کنترل واژگونی و لغزش

واژگونی یکی از خطرات اصلی سیلوهای مرتفع است. مرکز ثقل سازه باید پایین نگه داشته شود و پایه ها به طور یکنواخت بار را منتقل کنند. در مناطق بادخیز، طراحی باید شامل مهارکننده های جانبی و آنکرهای زمینی باشد.

تحلیل تنش و خستگی در بدنه سیلو

سیلوها در طول عمر خود بارهای متناوبی را تجربه می کنند که می تواند باعث خستگی مصالح شود. تحلیل خستگی با استفاده از نرم افزارهای مهندسی به منظور پیش بینی نقاط بحرانی و افزایش عمر مفید سازه انجام می شود.

ارزیابی خطر انفجار گرد و غبار

در سیلوهای ذخیره مواد آلی یا پودری مانند آرد و ذغال سنگ، احتمال انفجار گرد و غبار وجود دارد. تهویه مناسب، استفاده از سنسورهای تشخیص گاز و سیستم های ضدجرقه از الزامات ایمنی این نوع سیلوها است.

در بخش اتصالات و تقویت لبه های بدنه سیلو، استفاده از نبشی رایج است و اطلاع از قیمت نبشی برای برآورد دقیق تر هزینه ها ضروری خواهد بود.

مثال عددی از محاسبات طراحی سیلو

داده های اولیه طراحی

فرض کنید سیلویی برای ذخیره سیمان با چگالی ۱۴۰۰ کیلوگرم بر مترمکعب طراحی می شود. ارتفاع کل ۲۰ متر و قطر ۶ متر در نظر گرفته شده است. هدف، تعیین فشار جانبی و ضخامت مورد نیاز بدنه است.

محاسبه فشار جانبی و قائم

با استفاده از روابط یانسن و ضرایب اصطکاک دیواره (μ = ۰.۴)، فشار جانبی در پایین سیلو حدود ۶۵ کیلوپاسکال محاسبه می شود. بار قائم نیز بر اساس وزن کل مواد حدود ۸۰۰ کیلوپاسکال بر فونداسیون وارد می کند.

تعیین ضخامت دیواره و فونداسیون

با توجه به تنش مجاز فولاد (۲۵۰ مگاپاسکال)، ضخامت بدنه حدود ۸ میلی متر برآورد می شود. فونداسیون بتنی با قطر ۸ متر و ضخامت ۱.۲ متر طراحی می شود تا بارها را یکنواخت به خاک منتقل کند.

بررسی نتایج و تحلیل نهایی

نتایج تحلیل نشان می دهد که سازه از نظر مقاومت و پایداری در محدوده ایمن قرار دارد. در صورت تغییر نوع ماده یا افزایش ارتفاع، لازم است محاسبات مجدداً بازبینی شوند.

در طراحی بخش های جانبی و چهارچوب های محافظ سیلو، انتخاب نوع و قیمت پروفیل می تواند بر کیفیت و دوام نهایی پروژه تأثیر مستقیم داشته باشد.

نرم افزارهای مورد استفاده در طراحی سیلو

نرم افزارهای تحلیل سازه

نرم افزارهایی مانند SAP2000، ANSYS و STAAD Pro ابزارهای قدرتمندی برای تحلیل تنش، تغییر شکل و پایداری سیلو هستند. این نرم افزارها امکان مدل سازی سه بعدی و اعمال بارهای مختلف را فراهم می کنند.

نرم افزارهای مخصوص طراحی سیلو

شرکت هایی مانند Jenike & Johanson نرم افزارهایی تخصصی برای شبیه سازی جریان مواد در سیلو ارائه کرده اند. نرم افزار EDEM نیز برای تحلیل رفتار ذرات در زمان تخلیه به کار می رود و در پروژه های صنعتی بسیار کاربردی است.

مقایسه روش دستی و نرم افزاری در طراحی

در گذشته محاسبات به صورت دستی و با تقریب انجام می شد. امروزه استفاده از نرم افزار باعث افزایش دقت و کاهش زمان طراحی شده است. با این حال، آشنایی با اصول محاسبات دستی برای درک رفتار واقعی سیلو ضروری است.
