تست کشش میلگرد کاشته شده

میلگرد کاشته شده به میلگردهایی گفته می شود که پس از اجرای سازه ی بتنی اصلی، با استفاده از چسب ها و رزین های مخصوص درون سوراخ های از پیش ایجادشده در بتن نصب می شوند. این میلگردها برای الحاق اعضای جدید به سازه ی موجود یا برای افزایش ظرفیت باربری مورد استفاده قرار می گیرند. در واقع، کاشت میلگرد پلی میان بتن موجود و سازه ی جدید ایجاد می کند و به نوعی امکان توسعه یا اصلاح سازه را بدون نیاز به تخریب کامل فراهم می سازد.

اهمیت تست کشش میلگرد کاشته شده در پروژه های ساختمانی

تست کشش میلگرد کاشته شده یکی از آزمون های کلیدی برای اطمینان از کیفیت و ایمنی اتصال میان میلگرد و بتن است. در پروژه های عمرانی، کوچک ترین ضعف در چسبندگی این میلگردها می تواند منجر به گسیختگی اتصالات و در نهایت کاهش پایداری کلی سازه شود. این تست، رفتار واقعی اتصال را تحت بارهای کششی شبیه سازی می کند و مشخص می سازد که آیا سیستم کاشت، توان تحمل نیروهای طراحی شده را دارد یا خیر.

در هنگام برآورد هزینه اجرای تست کشش میلگرد، اطلاع از قیمت آهن روز بازار می تواند در تخمین دقیق تر بودجه پروژه های مقاوم سازی بسیار مؤثر باشد.

کاربرد تست کشش میلگرد کاشته شده در مقاوم سازی سازه ها

در پروژه های مقاوم سازی، بسیاری از المان های جدید نظیر تیر، دیوار برشی یا صفحه های فولادی نیازمند اتصال مطمئن به بتن موجود هستند. تست کشش میلگرد کاشته شده، معیار اطمینان از عملکرد این اتصالات در برابر بارهای زلزله، باد و وزن مرده سازه است. نتایج این آزمایش مستقیماً در طراحی نهایی مورد استفاده قرار می گیرد و به مهندسان کمک می کند تا ظرفیت واقعی سازه را پیش از بهره برداری بسنجند.

روش انجام تست کشش میلگرد کاشته شده

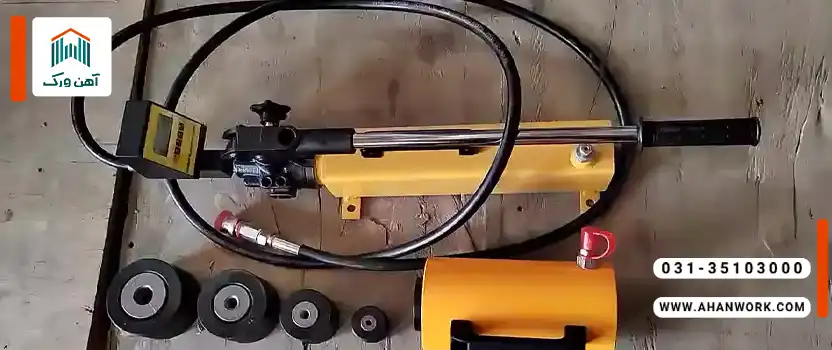

تجهیزات مورد نیاز برای تست

برای اجرای صحیح آزمون کشش، تجهیزاتی مانند جک هیدرولیکی مخصوص، گیج فشار، پلیت فولادی، گیره های مخصوص نگهدارنده، سیستم ثبت داده و ابزارهای ایمنی مورد نیاز است. دقت کالیبراسیون این تجهیزات نقش حیاتی در صحت نتایج دارد، زیرا کوچک ترین خطای اندازه گیری می تواند تفسیر نهایی را دچار انحراف کند.

مراحل اجرایی تست کشش

در آغاز، میلگردهای مورد آزمایش مطابق با روش استاندارد در بتن کاشته می شوند و پس از گذشت زمان عمل آوری چسب، جک هیدرولیک به آن متصل می گردد. بارگذاری به صورت تدریجی و مرحله ای انجام می شود تا نیروی کششی به مقدار تعیین شده برسد. در هر مرحله، میزان جابجایی و نیروی وارده توسط سیستم ثبت داده ذخیره می گردد تا نمودار نیرو–تغییر مکان ترسیم شود. این نمودار اساس تحلیل نهایی عملکرد اتصال است.

نحوه ثبت و تحلیل نتایج

اطلاعات حاصل از تست شامل حداکثر نیروی قابل تحمل، رفتار شکست (چسبندگی، برشی یا شکست بتن) و میزان جابجایی میلگرد است. داده ها معمولاً در قالب گزارش های فنی ارائه می شوند تا با مقادیر مجاز آیین نامه ها مقایسه شوند. تحلیل این نتایج به مهندسان اجازه می دهد تا کیفیت اجرای کاشت و نوع چسب مصرفی را ارزیابی و در صورت لزوم اصلاحات لازم را اعمال کنند.

استانداردها و الزامات تست کشش میلگرد کاشته شده

استانداردهای ملی و بین المللی مربوطه

استانداردهای متعددی برای تست کشش میلگرد کاشته شده تدوین شده اند که از جمله مهم ترین آن ها می توان به ASTM E488 و ACI 355.4 اشاره کرد. در ایران نیز ضوابط مشابهی توسط مرکز تحقیقات راه، مسکن و شهرسازی تدوین شده است. این استانداردها نحوه نمونه گیری، نرخ بارگذاری، شرایط آزمایش و حداقل مقادیر پذیرش را تعیین می کنند تا نتایج قابل اعتماد و قابل مقایسه باشند.

شرایط محیطی و فنی مؤثر بر نتیجه تست

دما، رطوبت، نوع بتن و حتی زمان گیرش چسب تأثیر مستقیمی بر عملکرد اتصال دارند. در محیط های سرد، واکنش های شیمیایی رزین کندتر صورت می گیرد و در دمای بالا ممکن است چسبندگی کاهش یابد. همچنین کیفیت سطح سوراخ، تمیزی و نبود گردوغبار از عوامل کلیدی در صحت نتایج محسوب می شود.

نکات ایمنی در اجرای تست

در حین انجام تست کشش، نیروی قابل توجهی به سیستم وارد می شود؛ بنابراین رعایت فاصله ایمن، استفاده از محافظ های فولادی و کنترل دقیق جک ها الزامی است. اپراتور باید آموزش دیده باشد تا در صورت بروز شکست ناگهانی، از آسیب های احتمالی جلوگیری شود.

برای اجرای پروژه هایی که از میلگردهای باکیفیت استفاده می کنند، آگاهی از قیمت میلگرد جهان فولاد سیرجان به مهندسان کمک می کند تا مصالح استاندارد و اقتصادی را برای کاشت و تست انتخاب کنند.

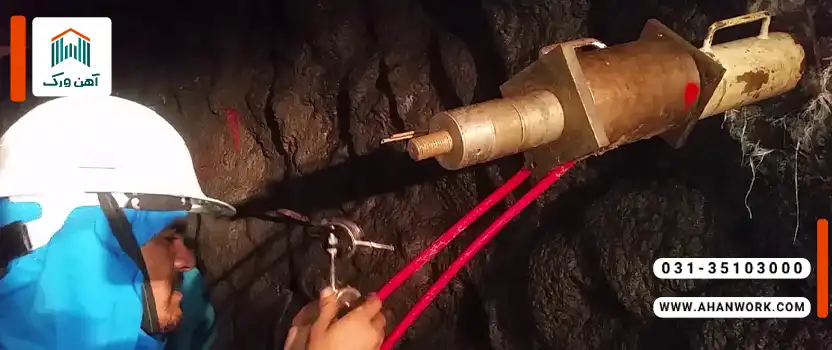

عوامل مؤثر بر نتایج تست کشش میلگرد کاشته شده

نوع چسب یا رزین کاشت میلگرد

چسب ها معمولاً بر پایه اپوکسی، پلی استر یا وینیل استر تولید می شوند و هر کدام ویژگی های متفاوتی دارند. اپوکسی ها از نظر مقاومت و دوام حرارتی بهترین عملکرد را دارند، اما زمان گیرش طولانی تری دارند. انتخاب چسب مناسب باید با توجه به شرایط پروژه، نوع بارگذاری و دمای محیط انجام شود.

قطر و عمق کاشت میلگرد

هرچه عمق کاشت بیشتر باشد، سطح تماس میان بتن و چسب افزایش یافته و در نتیجه ظرفیت کششی بالاتر می رود. با این حال، افزایش عمق بیش از حد می تواند منجر به شکست بتن اطراف سوراخ شود. به همین دلیل، طراحی دقیق عمق و قطر بر اساس آیین نامه ها و نتایج آزمایش های مشابه انجام می گیرد.

کیفیت بتن پایه و روش اجرا

بتنی با مقاومت فشاری پایین یا دارای ترک های ریز، توان نگهداری میلگرد کاشته شده را کاهش می دهد. همچنین تمیز نکردن کامل سوراخ یا استفاده نادرست از چسب، باعث افت شدید در نتایج تست خواهد شد. اجرای صحیح فرآیند کاشت، به اندازه انتخاب مصالح اهمیت دارد.

تفسیر نتایج تست کشش میلگرد کاشته شده و تحلیل عملکرد

تعیین ظرفیت نهایی کشش

ظرفیت نهایی کشش، حداکثر نیرویی است که میلگرد کاشته شده پیش از گسیختگی تحمل می کند. این مقدار با استفاده از منحنی نیرو–جابجایی مشخص می شود. شکل منحنی نشان می دهد که اتصال تا چه حد الاستیک یا پلاستیک عمل کرده و نوع گسیختگی آن از چه جنسی بوده است.

مقایسه نتایج با مقادیر مجاز آیین نامه ها

پس از به دست آوردن داده ها، نتایج با مقادیر حدی آیین نامه هایی نظیر ACI 318 یا دستورالعمل های داخلی مقایسه می شود. در صورتی که ظرفیت اندازه گیری شده کمتر از مقدار مجاز باشد، باید دلایل فنی مانند ضعف چسب یا خطای اجرا بررسی گردد. این مقایسه تضمین می کند که سازه در شرایط واقعی عملکرد ایمن دارد.

خطاهای رایج در تست و نحوه رفع آنها

از متداول ترین خطاها می توان به بارگذاری ناهمگن، کالیبره نبودن دستگاه، یا عدم زمان کافی برای عمل آوری چسب اشاره کرد. برای جلوگیری از این موارد، لازم است پیش از تست تمامی تجهیزات بررسی و نمونه ها در شرایط کنترل شده آماده شوند. مستندسازی دقیق مراحل اجرا نیز از اهمیت بالایی برخوردار است.

پیش از انجام آزمایش های کشش و کاشت، بررسی به روزترین قیمت میلگرد در بازار می تواند نقش تعیین کننده ای در انتخاب برند، نوع چسب و برنامه ریزی مالی پروژه داشته باشد.

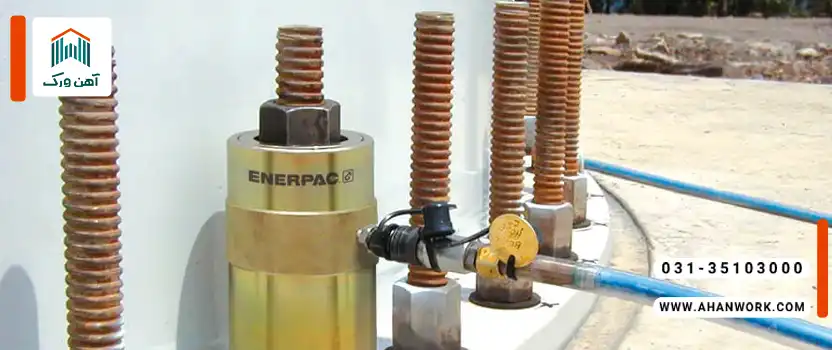

کاربرد نتایج تست کشش میلگرد کاشته شده در طراحی و مقاوم سازی سازه

بهبود عملکرد اتصالات در سازه های بتنی

نتایج آزمون کشش، راهنمای مهندسان در طراحی اتصالات مطمئن تر میان اعضای بتنی است. با استفاده از این داده ها می توان الگوهای جدیدی از کاشت میلگرد را طراحی کرد که ضمن کاهش هزینه، مقاومت بالاتری ارائه دهند. این نتایج به ویژه در ساخت پل ها، تونل ها و سازه های بلندمرتبه کاربرد دارد.

استفاده در پروژه های بازسازی و تغییر کاربری

در پروژه هایی که سازه ی موجود نیاز به تقویت یا تغییر کاربری دارد، نتایج تست کشش مبنای تصمیم گیری برای انتخاب روش مقاوم سازی هستند. این داده ها مشخص می کنند که آیا می توان اعضای جدید را بدون تخریب گسترده به سازه متصل کرد یا نیاز به اصلاح جزئی وجود دارد. در واقع، تست کشش ابزاری استراتژیک برای افزایش عمر مفید و کارایی ساختمان هاست.
