تفاوت خاموت با سنجاقی چیست؟

در دل هر سازه بتن آرمه، اجزای ظریفی پنهان شده اند که اگرچه کمتر دیده می شوند، اما ستون های امنیت و پایداری بنا بر دوش آنهاست. خاموت و سنجاقی دو عضو کوچک اما حیاتی هستند که نقش شان در مقاومت برشی، مهار میلگردهای طولی و کنترل ترک خوردگی آن قدر مهم است که نبود یا اجرای نادرست آن ها می تواند یک سازه را در برابر نیروهای جانبی و ثقلی آسیب پذیر کند. برای درک تفاوت میان این دو، ابتدا باید شناختی دقیق و بنیادی از هر یک داشت؛ سپس تفاوت های کاربردی و اجرایی آن ها را در جای جای سازه بررسی کرد.

خاموت و سنجاقی هر دو در استحکام سازه نقش اساسی دارند و انتخاب درست آن ها می تواند از اتلاف هزینه در زمان نوسان قیمت آهن جلوگیری کند.

تعریف و کاربرد خاموت در سازه

خاموت، حلقه ای از میلگرد خم شده است که به صورت بسته یا نیمه بسته پیرامون میلگردهای طولی تیر و ستون قرار می گیرد. این عنصر کوچک ظاهراً ساده، نقش نگهدارنده ای اساسی بر عهده دارد؛ همانند کمربندی که میلگردها را در کنار هم منسجم نگه می دارد تا تحت فشار، ضربه، خمش یا زلزله از جای خود نلغزند. اندازه، شکل و نحوه قلاب گذاری خاموت ها براساس آیین نامه های ساختمانی تعیین می شود و کوچک ترین اشتباه در ساخت یا نصب آن می تواند تعادل نیروها در مقطع را بر هم بزند.

استفاده از خاموت استاندارد در تیر و ستون اهمیت زیادی در مقاومت برشی دارد، به‌ ویژه زمانی که نوسان قیمت خاموت بر تصمیم‌ گیری در انتخاب نوع و میزان آرماتور تأثیر می‌ گذارد.

وظایف خاموت در بتن آرمه

خاموت یکی از قدرتمندترین تجهیزات کنترل نیروهای جانبی است. مهم ترین وظایف آن را می توان چنین توصیف کرد:

• ایجاد مقاومت برشی اضافی در تیرها و ستون ها، زمانی که مقاومت بتن به تنهایی کافی نیست
• جلوگیری از کمانش میلگردهای طولی در هنگام فشارهای محوری
• مهار و یکپارچگی آرماتورهای طولی و جلوگیری از جابجایی آن ها هنگام بتن ریزی
• کنترل و محدود کردن عرض ترک ها برای افزایش دوام سازه
• مشارکت در رفتار شکل پذیر سازه در هنگام زلزله و جلوگیری از شکست ناگهانی

در حقیقت، خاموت همان سپری است که بارهای ناگهانی و ضربه ای را جذب و پخش می کند تا بتن و میلگردهای اصلی دچار گسیختگی نشوند.

انواع خاموت از نظر شکل و روش تولید

خاموت ها براساس شکل، روش تولید و نوع قلاب ها، دسته بندی های مختلفی دارند. برخی از رایج ترین آنها عبارت اند از:

• خاموت بسته با قلاب ۱۳۵ درجه، که استانداردترین نوع برای سازه های لرزه ای است
• خاموت های باز یا رکابی که بیشتر در تیرها به کار می روند
• خاموت های تسمه ای با خم های دقیق و یکنواخت، تولیدشده توسط دستگاه خم کن CNC
• خاموت های دست ساز که بسته به مهارت آرماتوربند کیفیت متفاوتی دارند

هر شکل از خاموت، برای هدف خاصی طراحی شده است و نمی توان یک مدل را برای تمام اجزا تجویز کرد.

در فرایند آرماتوربندی، هماهنگی میان خاموت و میلگردهای طولی اهمیت زیادی دارد، به ویژه زمانی که قیمت میلگرد رو به افزایش است و باید از مواد بهینه تری استفاده کرد.

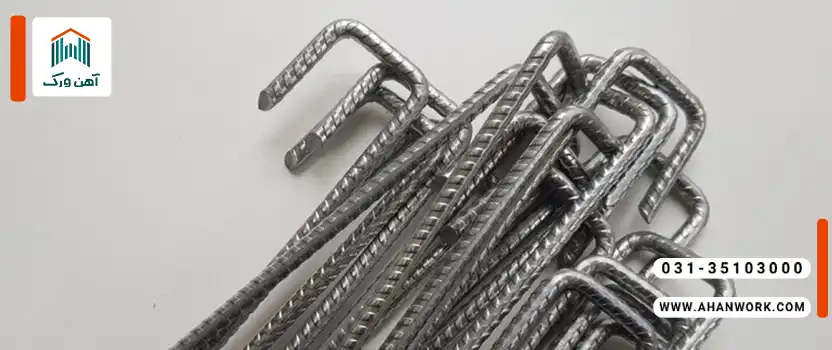

تعریف و کاربرد سنجاقی در سازه

سنجاقی میلگردی باریک و خمیده است که معمولاً در کنار خاموت ها قرار می گیرد تا نیروهای برشی اضافی را مهار کند یا از جابجایی آرماتورهای طولی جلوگیری کند. نام آن از شباهتش به سنجاق گرفته شده و در اکثر مقاطع تیر و ستون، به عنوان مکمل خاموت عمل می کند. سنجاقی ها معمولاً دو قلاب دارند که در داخل خاموت قلاب می شوند و بخشی از شبکه مقاومتی سازه را تشکیل می دهند.

نقش سنجاقی در افزایش مقاومت برشی

سنجاقی در میدان نیروهای جانبی همان دستی است که از پشت، خاموت را حمایت می کند. زمانی که برش وارد بر عضو از حد مجاز خاموت فراتر می رود، سنجاقی ها وارد عمل می شوند و بار اضافی را بین بتن، خاموت و میلگردهای طولی پخش می کنند. همچنین سنجاقی:

• مقاومت برشی موضعی را افزایش می دهد
• از بازشدگی خاموت ها جلوگیری می کند
• از تمرکز تنش در گوشه های مقطع جلوگیری کرده و رفتار یکنواخت تری ایجاد می کند
• در تیرهای عمیق و محل های نزدیک تکیه گاه ها بسیار مؤثر است

وجود سنجاقی در بسیاری از پروژه ها تفاوت میان یک عضو مقاوم و یک عضو آسیب پذیر را رقم می زند.

انواع سنجاقی مورد استفاده در آرماتوربندی

سنجاقی ها معمولاً در سه حالت مورد استفاده قرار می گیرند:

• سنجاقی U شکل که معمول ترین نوع است
• سنجاقی S شکل برای مقاطع خاص و محدود
• سنجاقی دوبل، برای محل هایی با برش بسیار بالا

انتخاب نوع مناسب، کاملاً وابسته به مدل سازه، موقعیت عضو و محاسبات مهندسی است.

در ستون های سازه ای که با برش های موضعی شدید مواجه هستند، استفاده از خاموت های استاندارد در کنار میلگردهای سایز ویژه مانند قیمت میلگرد ۱۶ نقش مهمی در پایداری سازه دارد.

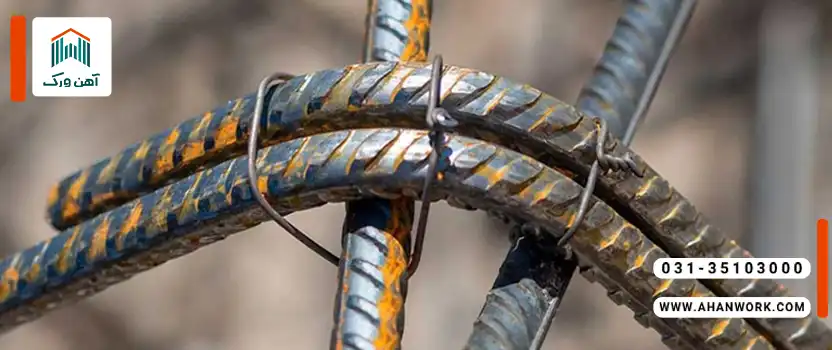

تفاوت های اصلی خاموت و سنجاقی

تفاوت در شکل و نحوه قرارگیری

خاموت یک حلقه بسته یا نیمه بسته است که به دور مقطع قرار می گیرد، اما سنجاقی میلگردی مکمل است که معمولاً در کنار خاموت و در گوشه های مقطع جاگذاری می شود. خاموت نقش نگه دارنده دارد و سنجاقی نقش تقویتی.

تفاوت در نقش سازه ای

خاموت نیروی برشی عمومی مقطع را مهار می کند، ولی سنجاقی بیشتر نقش تقویت موضعی و جلوگیری از کمانش میلگردهای طولی را برعهده دارد. خاموت عضو اصلی مقاومت برشی است اما سنجاقی یک عنصر کمکی محسوب می شود.

تفاوت در میزان استفاده و محل کاربرد

خاموت در کل طول تیر و ستون به فاصله های مشخص نصب می شود، در حالی که سنجاقی فقط در مناطق بحرانی مانند نزدیکی تکیه گاه ها، محل تغییر بارگذاری یا زون های زلزله خیز مورد استفاده قرار می گیرد.

تفاوت در استانداردها و ضوابط اجرایی

خاموت ها دارای ضوابط صریح در آیین نامه ها هستند: زاویه قلاب، فاصله گذاری، حداقل تعداد و شکل. اما سنجاقی ها در بسیاری از پروژه ها بر اساس جزییات اجرایی نقشه و تشخیص مهندس طراح استفاده می شوند.

مزایا و معایب استفاده از خاموت و سنجاقی

مزایا و معایب خاموت

خاموت ها مزایای زیادی دارند:
افزایش مقاومت برشی، جلوگیری از کمانش میلگردها، کنترل ترک، افزایش شکل پذیری و بهبود انسجام آرماتور. تنها عیب خاموت، زمان بر بودن فرآیند خم کاری و حساسیت بالا نسبت به اجرای صحیح قلاب ها است.

مزایا و معایب سنجاقی

سنجاقی ها نصب آسان تری دارند، در مناطق حساس عملکردی بسیار مؤثر هستند و نیاز به فضای زیادی ندارند. عیب آن ها این است که به تنهایی نمی توانند جایگزین خاموت شوند و صرفاً نقش مکمل دارند.

در بسیاری از پروژه های حساس، مهندسان هنگام تقویت محل های بحرانی تیرها به انتخاب سنجاقی مناسب توجه می کنند، زیرا نوع و کیفیت میلگرد مصرفی به خصوص سایزهایی مانند قیمت میلگرد ۱۸ بر رفتار برشی تأثیر قابل توجهی دارد.

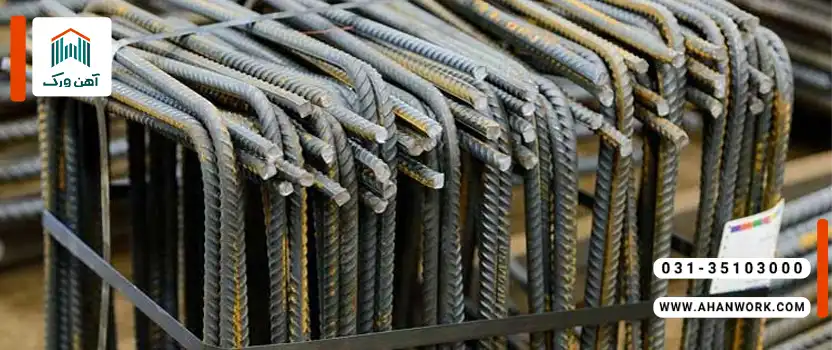

موارد استفاده از خاموت و سنجاقی در پروژه های ساختمانی

کاربرد خاموت در ستون ها و تیرها

خاموت ها شاهرگ های مقاومتی ستون ها هستند و نقش حیاتی در جلوگیری از شکست برشی و کمانش دارند. در تیرها نیز برای افزایش مقاومت برشی و حفظ انسجام آرماتورهای طولی نقش کلیدی دارند.

کاربرد سنجاقی در محل های بحرانی

سنجاقی در زون های دارای تنش بالا مانند نزدیک تکیه گاه ها، تقاطع ها، محل های تغییر مقطع و نواحی زلزله خیز قرار داده می شود تا ظرفیت پلاستیک مقطع افزایش یابد.

نکات اجرایی مهم در نصب خاموت و سنجاقی

فاصله گذاری و قلاب گذاری صحیح

در اجرای خاموت، رعایت فاصله های مجاز، خم استاندارد ۱۳۵ درجه و بسته بودن کامل قلاب ها ضروری است. در سنجاقی نیز باید قلاب ها دقیقاً در داخل خاموت قفل شوند تا نیروی خود را به درستی منتقل کنند.

نکات مهم در کنترل کیفیت اجرا

بازرسی چشمی، کنترل فاصله ها با متر و شابلون، توجه به عدم زنگ زدگی میلگردها، و یکپارچگی آرماتوربندی از مهم ترین موارد کنترل کیفیت است. بتن ریزی صحیح نیز نقش مؤثری در عملکرد نهایی دارد.
