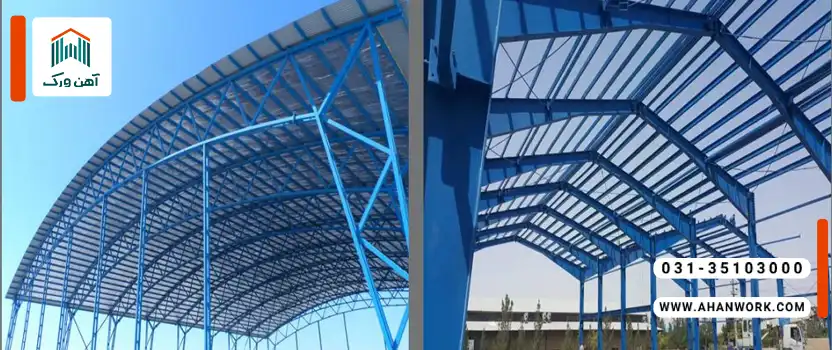

تفاوت سوله خرپا و تیرورقی چیست؟

وقتی صحبت از ساخت سوله به میان می آید، انتخاب نوع سازه فقط یک تصمیم فنی نیست؛ بلکه انتخابی است که بر هزینه، دوام، کاربری و حتی آینده پروژه اثر می گذارد. سوله خرپا و سوله تیرورقی دو راه حل رایج در سازه های فلزی هستند که هرکدام منطق مهندسی، مزایا و محدودیت های خاص خود را دارند. شناخت تفاوت این دو، کمک می کند سازه ای متناسب با نیاز واقعی پروژه انتخاب شود، نه صرفاً گزینه ای که رایج تر یا ارزان تر به نظر می رسد.

با توجه به نوسانات قیمت آهن، انتخاب نوع سوله می تواند تأثیر مستقیمی بر هزینه نهایی پروژه داشته باشد و در این میان سوله خرپا معمولاً انعطاف اقتصادی بیشتری نشان می دهد.

سوله خرپا چیست؟

سوله خرپا بر پایه منطق مهندسی خرپا طراحی می شود؛ یعنی به جای استفاده از تیرهای یکپارچه سنگین، شبکه ای از اعضای باربر به کار می رود که بارها را به شکلی هوشمندانه توزیع می کنند.

تعریف سازه خرپایی

سازه خرپایی مجموعه ای از اعضای مستقیم است که به صورت مثلثی به یکدیگر متصل شده اند. این آرایش هندسی باعث می شود نیروها عمدتاً به صورت کششی و فشاری در اعضا جریان پیدا کنند و خمش به حداقل برسد. نتیجه این طراحی، سازه ای سبک اما کارآمد است.

اجزای اصلی سوله خرپا

سوله خرپا از اجزایی مانند اعضای فوقانی و تحتانی خرپا، اعضای قطری، ستون ها، مهاربندها و اتصالات تشکیل می شود. هرکدام از این اجزا نقش مشخصی در انتقال نیرو دارند و حذف یا تضعیف هر بخش می تواند تعادل کل سازه را مختل کند.

نحوه انتقال بار در سوله خرپا

در سوله خرپا، بار سقف ابتدا به اعضای فوقانی منتقل می شود و سپس از طریق اعضای قطری به ستون ها می رسد. این مسیر انتقال بار باعث می شود نیروها به صورت یکنواخت در کل سازه پخش شوند و تمرکز تنش در یک نقطه خاص کاهش یابد.

مزایای سوله خرپا

مهم ترین مزیت سوله خرپا، وزن کمتر آن نسبت به بسیاری از سیستم های دیگر است. این کاهش وزن به معنای مصرف فولاد کمتر، هزینه پایین تر فونداسیون و سهولت حمل قطعات است. همچنین امکان اجرای دهانه های بزرگ بدون افزایش چشمگیر وزن، یکی از دلایل محبوبیت این نوع سوله محسوب می شود.

معایب سوله خرپا

در کنار مزایا، سوله خرپا نیازمند دقت بالا در طراحی و اجراست. تعدد اتصالات و قطعات می تواند زمان ساخت را افزایش دهد و در صورت اجرای غیراصولی، مشکلاتی در بهره برداری بلندمدت ایجاد کند. همچنین ظاهر صنعتی خرپا ممکن است برای برخی کاربری ها جذاب نباشد.

در پروژه هایی که مصرف فولاد بالاست، افزایش یا کاهش قیمت میلگرد نقش مهمی در تصمیم گیری بین سوله خرپا و تیرورقی ایفا می کند.

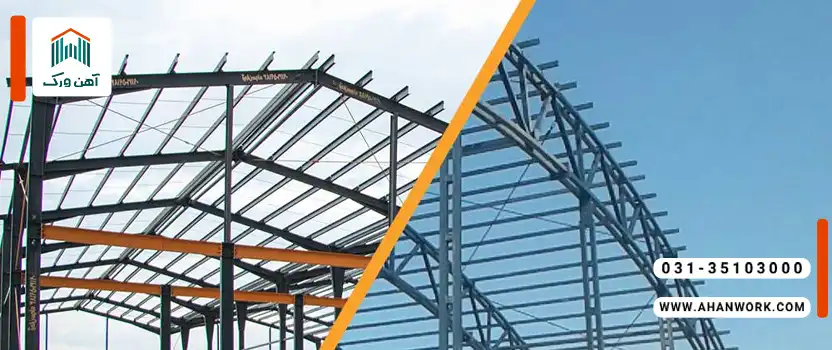

سوله تیرورقی چیست؟

سوله تیرورقی بر پایه تیرهای ساخته شده از ورق فولادی طراحی می شود؛ تیرهایی که با جوشکاری ورق ها به شکل مقاطع بزرگ و مقاوم درآمده اند.

تعریف تیرورق در سازه های فلزی

تیرورق مقطعی فلزی است که از اتصال ورق های فولادی به صورت جان و بال تشکیل می شود. این نوع تیرها برای تحمل بارهای سنگین و دهانه های مشخص طراحی می شوند و در پروژه های صنعتی سنگین کاربرد گسترده ای دارند.

اجزای اصلی سوله تیرورقی

ستون ها، تیرهای اصلی، رفترها، مهاربندها و اتصالات جوشی، اجزای کلیدی سوله تیرورقی را تشکیل می دهند. در این سیستم، تیرها نقش اصلی در تحمل خمش و انتقال بار دارند.

نحوه انتقال بار در سوله تیرورقی

در سوله تیرورقی، بار سقف به تیرها وارد می شود و این تیرها با تحمل خمش، نیرو را به ستون ها و در نهایت به فونداسیون منتقل می کنند. مسیر انتقال بار ساده تر است اما تمرکز تنش در تیرها بیشتر از سیستم خرپایی خواهد بود.

مزایای سوله تیرورقی

مقاومت بالا، صلبیت مناسب و قابلیت تحمل بارهای سنگین از جمله مزایای اصلی این نوع سوله است. سوله تیرورقی انتخابی مطمئن برای پروژه هایی است که نیاز به نصب جرثقیل سقفی یا تحمل بارهای دینامیکی دارند.

معایب سوله تیرورقی

وزن بالاتر و مصرف فولاد بیشتر، از مهم ترین نقاط ضعف سوله تیرورقی به شمار می آید. این موضوع هزینه ساخت، حمل و حتی فونداسیون را افزایش می دهد و اجرای آن را وابسته به تجهیزات سنگین تر می کند.

تفاوت سوله خرپا و تیرورقی از نظر فنی

مقایسه فنی این دو سیستم، تفاوت نگاه مهندسی آن ها را به خوبی آشکار می کند.

تفاوت در وزن سازه

سوله خرپا به دلیل توزیع هوشمندانه نیروها، وزن کمتری دارد. در مقابل، سوله تیرورقی با تکیه بر تیرهای سنگین تر، وزن بیشتری به سازه تحمیل می کند.

تفاوت در میزان مصرف فولاد

در سوله خرپا فولاد بهینه تر مصرف می شود، زیرا هر عضو دقیقاً متناسب با نیروی وارد بر آن طراحی می گردد. اما در سوله تیرورقی، برای اطمینان از مقاومت، معمولاً فولاد بیشتری استفاده می شود.

تفاوت در دهانه قابل اجرا

سوله خرپا امکان اجرای دهانه های بسیار بزرگ را با وزن کنترل شده فراهم می کند. سوله تیرورقی نیز دهانه های قابل قبولی دارد، اما افزایش دهانه به سرعت باعث افزایش وزن و هزینه می شود.

تفاوت در مقاومت و تحمل بار

اگرچه هر دو سیستم مقاوم هستند، سوله تیرورقی در تحمل بارهای سنگین و متمرکز عملکرد بهتری دارد، در حالی که سوله خرپا در بارهای گسترده و یکنواخت کارآمدتر است.

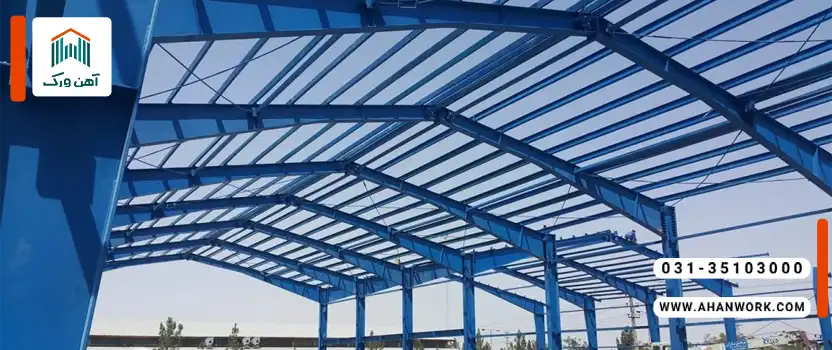

تفاوت سوله خرپا و تیرورقی از نظر اقتصادی

اقتصاد پروژه یکی از تعیین کننده ترین عوامل در انتخاب نوع سوله است.

هزینه ساخت و اجرا

سوله خرپا معمولاً هزینه ساخت کمتری دارد، به ویژه در دهانه های بزرگ. سوله تیرورقی به دلیل مصرف فولاد و عملیات جوشکاری سنگین تر، هزینه بالاتری ایجاد می کند.

هزینه حمل و نصب

قطعات سبک تر سوله خرپا حمل آسان تری دارند و فشار کمتری به ماشین آلات وارد می کنند. در مقابل، سوله تیرورقی نیازمند جرثقیل های سنگین تر و تمهیدات خاص تری برای نصب است.

هزینه نگهداری در بلندمدت

در صورت اجرای اصولی، هر دو نوع سوله هزینه نگهداری معقولی دارند. با این حال، تعدد اتصالات در سوله خرپا نیازمند بازرسی دقیق تری در طول زمان است.

تفاوت سوله خرپا و تیرورقی از نظر اجرا

مرحله اجرا جایی است که تفاوت های تئوری به واقعیت تبدیل می شوند.

سرعت اجرا

سوله تیرورقی به دلیل سادگی نسبی قطعات، در بسیاری از پروژه ها سریع تر نصب می شود. سوله خرپا ممکن است زمان بیشتری برای مونتاژ نیاز داشته باشد.

پیچیدگی ساخت و نصب

سوله خرپا به طراحی و دقت اجرایی بالاتری نیاز دارد، در حالی که سوله تیرورقی از نظر ساخت، ساختاری ساده تر دارد اما عملیات جوشکاری آن سنگین تر است.

نیاز به تجهیزات و نیروی متخصص

هر دو سیستم به نیروی متخصص نیاز دارند، اما سوله تیرورقی وابستگی بیشتری به تجهیزات سنگین دارد، در حالی که سوله خرپا بیشتر به دقت مونتاژ متکی است.

سوله خرپا برای چه پروژه هایی مناسب تر است؟

انتخاب سوله خرپا زمانی منطقی است که هدف، ایجاد فضایی وسیع با کمترین وزن ممکن باشد.

سوله های با دهانه بزرگ

برای دهانه هایی که محدودیت ستون میانی وجود دارد، سوله خرپا انتخابی کارآمد و اقتصادی است.

پروژه های سبک و اقتصادی

پروژه هایی که بارگذاری سنگین ندارند و به دنبال کاهش هزینه کلی هستند، از مزایای سوله خرپا بیشترین بهره را می برند.

سوله تیرورقی برای چه پروژه هایی مناسب تر است؟

در برخی پروژه ها، اولویت با قدرت و صلبیت سازه است، نه صرفاً سبکی.

پروژه های صنعتی سنگین

کارخانه ها و فضاهای صنعتی با ماشین آلات سنگین، به استحکام سوله تیرورقی نیاز دارند.

سوله های با جرثقیل سقفی

وجود جرثقیل سقفی بارهای دینامیکی قابل توجهی ایجاد می کند که سوله تیرورقی بهتر می تواند آن ها را مدیریت کند.
