اثر انواع نامنظمی در ساختمان

نامنظمی در ساختمان، صرفاً یک مفهوم هندسی یا ظاهری نیست؛ بلکه نشانه ای از برهم خوردن تعادل در توزیع جرم، سختی و مقاومت در سازه است. تجربه طراحی و تحلیل صدها پروژه نشان داده است که اغلب خسارت های جدی در زلزله ها نه به دلیل ضعف مصالح، بلکه به علت وجود نامنظمی های پنهان در رفتار سازه رخ می دهد. درک صحیح این پدیده، مرز میان یک طراحی ایمن و یک سازه آسیب پذیر را مشخص می کند.

در این مقاله، اثر انواع نامنظمی را از منظر آیین نامه ای، تحلیلی و تجربی بررسی می کنیم تا تصویری عمیق و کاربردی از رفتار ساختمان های نامنظم ارائه شود.

نوسانات قیمت آهن در بازار می تواند به طور غیرمستقیم بر تصمیمات مهندسان در انتخاب سیستم باربر جانبی و میزان بهینه سازی مقاطع فولادی در ساختمان های نامنظم تأثیر بگذارد.

تعریف نامنظمی در ساختمان چیست؟

نامنظمی در ساختمان به هرگونه عدم یکنواختی قابل توجه در توزیع جرم، سختی، مقاومت یا هندسه سازه اطلاق می شود که موجب تغییر در الگوی انتقال نیروها، به ویژه در هنگام بارهای جانبی مانند زلزله، گردد.

در یک سازه ایده آل، نیروهای جانبی به صورت متعادل در سیستم باربر توزیع می شوند. اما در ساختمان نامنظم، مسیر انتقال نیروها تغییر می کند و تمرکز تنش، پیچش و تغییرمکان های غیرمنتظره ایجاد می شود. این موضوع باعث می شود پاسخ دینامیکی سازه از پیش بینی های ساده فاصله بگیرد و تحلیل آن پیچیده تر شود.

مفهوم نامنظمی در آیین نامه های طراحی سازه

در آیین نامه های طراحی، نامنظمی یک مفهوم کیفی نیست بلکه دارای معیارهای کمی مشخص است. به عنوان مثال در استاندارد ۲۸۰۰ ایران، نامنظمی ها در قالب نسبت های سختی، جرم، تغییرمکان نسبی و اختلاف ابعاد تعریف می شوند.

این آیین نامه به صراحت بیان می کند که در صورت وجود برخی انواع نامنظمی، استفاده از تحلیل استاتیکی ساده کافی نیست و تحلیل دینامیکی الزامی می شود. این الزام نشان دهنده تأثیر جدی نامنظمی بر رفتار لرزه ای سازه است.

تفاوت ساختمان منظم و نامنظم

ساختمان منظم، دارای توزیع یکنواخت جرم و سختی در پلان و ارتفاع است و مسیر انتقال نیرو در آن قابل پیش بینی و متعادل می باشد. در مقابل، ساختمان نامنظم دارای تغییرات ناگهانی در ابعاد، جرم یا سیستم باربر است که منجر به رفتار پیچیده تر و گاه غیرخطی در زلزله می شود.

در سازه منظم، مرکز جرم و مرکز سختی نزدیک به یکدیگرند؛ اما در سازه نامنظم، فاصله این دو مرکز می تواند موجب پیچش شدید شود.

اهمیت بررسی نامنظمی در طراحی سازه

نادیده گرفتن نامنظمی، یکی از رایج ترین دلایل افزایش خسارت در زلزله هاست. ساختمان نامنظم ممکن است در بارهای ثقلی عملکرد مناسبی داشته باشد، اما در برابر بارهای جانبی رفتاری کاملاً متفاوت از خود نشان دهد.

بررسی دقیق نامنظمی به طراح این امکان را می دهد که سیستم باربر جانبی را اصلاح کند، تحلیل مناسب انتخاب کند و ضرایب ایمنی را به درستی اعمال نماید.

افزایش یا کاهش قیمت تیرآهن معمولاً در پروژه های دارای نامنظمی پیچشی اهمیت بیشتری پیدا می کند، زیرا طراحی چنین سازه هایی به مقاطع مقاوم تر و گاهی سنگین تر نیاز دارد.

دسته بندی انواع نامنظمی در ساختمان

نامنظمی ها معمولاً به دو گروه کلی تقسیم می شوند: نامنظمی در پلان و نامنظمی در ارتفاع. هر یک از این دسته ها، زیرشاخه هایی دارند که رفتار لرزه ای سازه را به شکل متفاوتی تحت تأثیر قرار می دهند.

نامنظمی در پلان

نامنظمی در پلان زمانی رخ می دهد که شکل هندسی ساختمان دارای پیش آمدگی ها، پس رفتگی ها یا زوایای تند باشد. ساختمان های L شکل، T شکل یا دارای گوشه های بازگشتی نمونه های رایج این نوع نامنظمی هستند.

این وضعیت باعث تمرکز تنش در گوشه های داخلی و ایجاد پیچش در سازه می شود. در چنین حالتی، حتی اگر بار جانبی به صورت یکنواخت اعمال شود، پاسخ سازه یکنواخت نخواهد بود.

نامنظمی در ارتفاع

نامنظمی در ارتفاع زمانی اتفاق می افتد که تغییر ناگهانی در سختی، جرم یا ابعاد طبقات وجود داشته باشد. طبقه نرم، عقب نشستگی ناگهانی در نما یا کاهش سطح دیوار برشی از نمونه های رایج هستند.

این تغییرات باعث تمرکز تغییرمکان نسبی در یک یا چند طبقه شده و احتمال خرابی موضعی را افزایش می دهد.

نامنظمی پیچشی

نامنظمی پیچشی زمانی رخ می دهد که مرکز جرم و مرکز سختی از یکدیگر فاصله داشته باشند. در این حالت، ساختمان تحت بار جانبی علاوه بر جابه جایی، دچار دوران نیز می شود.

این پیچش باعث می شود برخی ستون ها و دیوارها بار بیشتری نسبت به سایر اعضا تحمل کنند و احتمال شکست موضعی افزایش یابد.

نامنظمی جرمی

تغییر ناگهانی جرم در طبقات، مانند وجود تجهیزات سنگین در یک طبقه خاص، موجب نامنظمی جرمی می شود. در زلزله، این جرم اضافی اینرسی بیشتری ایجاد کرده و نیروهای داخلی را افزایش می دهد.

نامنظمی سختی

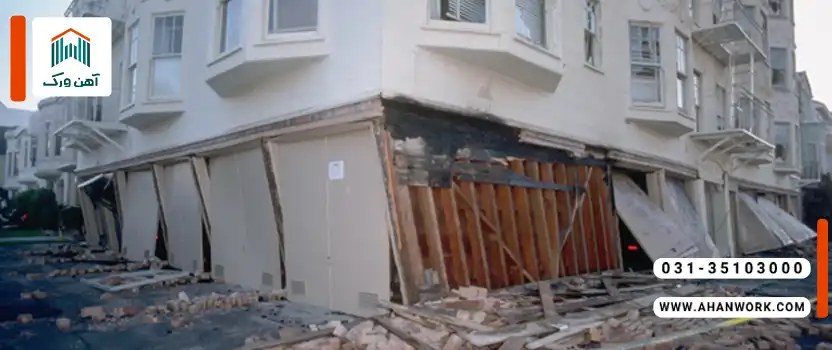

کاهش ناگهانی سختی در یک طبقه، به ویژه در طبقات همکف با کاربری تجاری، باعث شکل گیری طبقه نرم می شود. این وضعیت یکی از خطرناک ترین انواع نامنظمی است.

اثر نامنظمی در رفتار لرزه ای ساختمان

نامنظمی، رفتار دینامیکی سازه را پیچیده تر می کند و پاسخ آن را از حالت خطی و پیش بینی پذیر خارج می سازد.

افزایش تمرکز تنش در سازه

در سازه های نامنظم، نیروها به صورت یکنواخت توزیع نمی شوند. برخی اعضا بیش از حد تحت تنش قرار می گیرند، در حالی که سایر اعضا کمتر درگیر می شوند. این تمرکز تنش، احتمال شکست ترد را افزایش می دهد.

تشدید تغییرمکان جانبی

وجود طبقه نرم یا کاهش سختی موضعی باعث افزایش تغییرمکان نسبی همان طبقه می شود. این پدیده می تواند به تخریب دیوارهای غیرسازه ای و حتی ناپایداری کلی سازه منجر شود.

ایجاد پیچش اضافی در ساختمان

پیچش اضافی موجب افزایش تغییرمکان در گوشه های ساختمان می شود. این اثر در ساختمان های با پلان نامتقارن بسیار مشهود است.

تأثیر نامنظمی بر ضریب رفتار

در آیین نامه ها، ضریب رفتار بیانگر ظرفیت شکل پذیری سازه است. ساختمان های نامنظم معمولاً دارای ضریب رفتار مؤثر کمتری هستند، زیرا رفتار آن ها قابل پیش بینی نیست و احتمال شکست زودهنگام وجود دارد.

در ساختمان هایی که برای کنترل نامنظمی سختی از دیوار برشی بتن آرمه استفاده می شود، تغییرات قیمت میلگرد می تواند نقش تعیین کننده ای در برآورد اقتصادی نهایی پروژه داشته باشد.

بررسی نامنظمی در آیین نامه های طراحی (استاندارد ۲۸۰۰)

محدودیت های آیین نامه ای برای نامنظمی

استاندارد ۲۸۰۰ ایران محدودیت هایی برای نسبت سختی، تغییرمکان نسبی و اختلاف جرم در طبقات تعیین کرده است. عبور از این حدود، سازه را در دسته ساختمان های نامنظم قرار می دهد.

الزامات تحلیل دینامیکی برای ساختمان های نامنظم

در صورت وجود برخی نامنظمی ها، تحلیل استاتیکی معادل کافی نیست و تحلیل دینامیکی طیفی یا تاریخچه زمانی الزامی می شود. این الزام به دلیل رفتار پیچیده سازه در مودهای ارتعاشی مختلف است.

ضرایب اصلاحی مرتبط با نامنظمی

در برخی موارد، آیین نامه ضرایب افزایشی برای نیروهای طراحی در ساختمان های نامنظم در نظر می گیرد تا اثرات پیچش و تمرکز تنش لحاظ شود.

روش های تحلیل ساختمان های نامنظم

تحلیل استاتیکی معادل

این روش برای ساختمان های منظم مناسب است، اما در ساختمان های نامنظم دقت آن محدود می شود و باید با احتیاط استفاده شود.

تحلیل طیفی

تحلیل طیفی با درنظرگرفتن مودهای مختلف ارتعاشی، تصویر دقیق تری از پاسخ سازه ارائه می دهد و برای اکثر ساختمان های نامنظم توصیه می شود.

تحلیل تاریخچه زمانی

این روش دقیق ترین ابزار تحلیل لرزه ای است و امکان بررسی رفتار غیرخطی سازه را فراهم می کند. برای پروژه های مهم و ساختمان های خاص، این تحلیل ضروری است.

راهکارهای کاهش اثر نامنظمی در ساختمان

اصلاح سیستم باربر جانبی

افزودن دیوار برشی یا مهاربند در محل های مناسب می تواند توزیع سختی را متعادل کند و پیچش را کاهش دهد.

استفاده از درز انقطاع

در ساختمان های با پلان پیچیده، تقسیم سازه به بلوک های منظم تر با درز انقطاع، رفتار لرزه ای را بهبود می بخشد.

بهینه سازی توزیع جرم و سختی

توزیع یکنواخت تجهیزات سنگین و جلوگیری از حذف ناگهانی عناصر باربر، نقش مهمی در کاهش نامنظمی دارد.

استفاده از سیستم های مقاوم در برابر زلزله

سیستم های دوگانه، میراگرها و جداگرهای لرزه ای می توانند اثرات منفی نامنظمی را کاهش دهند.

نمونه های واقعی از آسیب ساختمان های نامنظم در زلزله

بررسی تجربیات زلزله های ایران

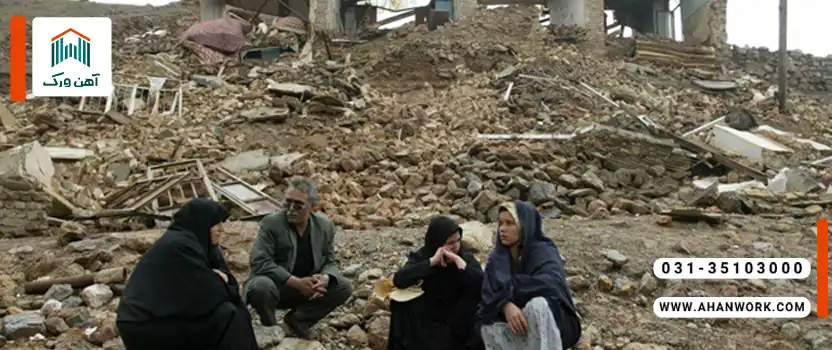

در زلزله بم و طبس، بسیاری از ساختمان هایی که دچار خرابی شدید شدند، دارای طبقه نرم یا نامنظمی در پلان بودند. تمرکز خسارت در طبقه همکف و گوشه های داخلی پلان، نمونه ای روشن از اثر نامنظمی است.

تحلیل علل خرابی ساختمان های نامنظم

تحلیل پس از زلزله نشان می دهد که ضعف در توزیع سختی، حذف دیوارهای برشی در طبقات پایین و وجود عقب نشستگی ناگهانی در نما از مهم ترین عوامل خرابی بوده اند.

نامنظمی، اگر به درستی تحلیل و اصلاح نشود، می تواند حتی در ساختمان های با مصالح مناسب نیز منجر به شکست شود.
