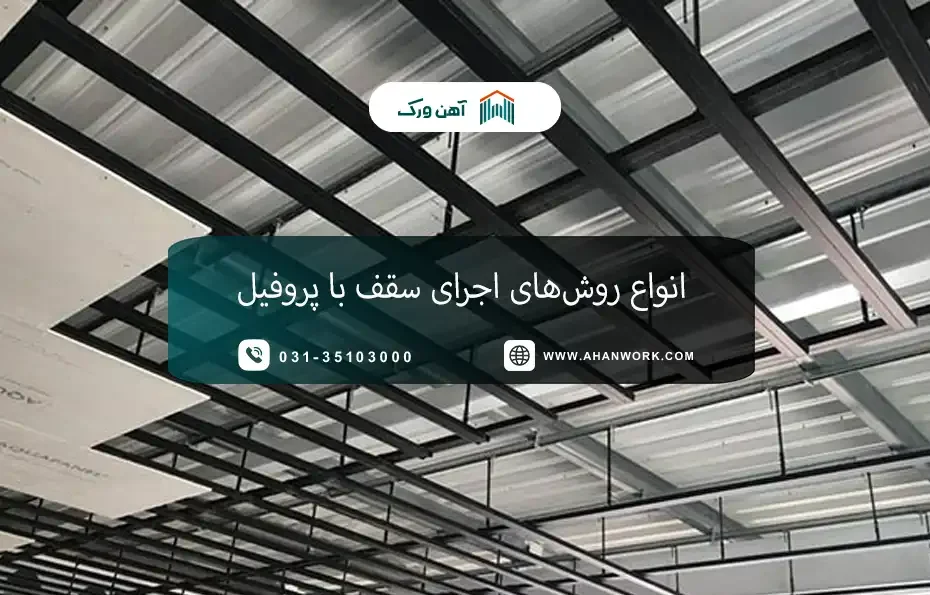

انواع روش های اجرای سقف با پروفیل

سقف، مرزِ میان آسایش و اضطراب است؛ همان پوسته ای که اگر درست انتخاب شود، خانه را آرام تر، ایمن تر و اقتصادی تر می کند و اگر نادرست اجرا شود، سال ها هزینه پنهان روی دست ساختمان می گذارد. در سال های اخیر، نقش پروفیل ها در سقف سازی از یک انتخاب فرعی به یک راه حل جدی و گاه تعیین کننده رسیده است؛ چون هم سبک سازی و سرعت اجرا را ممکن می کنند، هم کنترل کیفیت را از کارگاه های شلوغ به سمت تولید صنعتی و قابل پیش بینی تر می برند. از سقف های سبک صنعتی تا سازه های ترکیبی با بتن، پروفیل ها مثل یک زبان مشترک عمل می کنند: زبانِ دقت، نظم، و تکرارپذیری.

پروفیل در اجرای سقف فقط یک قطعه فولادی نیست؛ یک فلسفه اجرایی است که می تواند جزئیات سازه ای، معماری، تأسیسات و حتی زمان بندی پروژه را به هم گره بزند. اگر به سقف فقط به عنوان سطحی برای پوشاندن نگاه کنیم، تصمیم ها سطحی می شوند؛ اما اگر سقف را یک سیستم بدانیم سیستمی که بارها را می گیرد، منتقل می کند، می لرزد، منبسط می شود، صدا را عبور می دهد یا مهار می کند آن وقت پروفیل ها جایگاه واقعی خودشان را پیدا می کنند.

اهمیت انتخاب نوع سقف مناسب

انتخاب سقف مناسب، بیشتر از آن که به سلیقه وابسته باشد، به رفتار ساختمان مربوط است. هر سقف، وزن خاص خود را به سازه تحمیل می کند، زمان اجرای متفاوتی می خواهد و در برابر زلزله و باد واکنش مشخصی دارد. در پروژه هایی که محدودیت زمان یا هزینه داریم، سقف های سبک با پروفیل می توانند زمان خواب سرمایه را کم کنند؛ اما اگر بدون توجه به دهانه ها، کاربری فضا، مسیر انتقال بار و جزئیات اتصالات انتخاب شوند، همان سرعت می تواند به نقطه ضعف تبدیل شود.

از طرفی سقف مناسب فقط از منظر سازه ای تعریف نمی شود. معماری هم سهم دارد: آیا سقف نیاز به عبور تأسیسات سنگین دارد؟ آیا محدودیت ارتفاع داریم؟ آیا عایق صوتی و حرارتی برایمان مهم است؟ آیا فضای زیر سقف قرار است بدون ستون های مزاحم باشد؟ پاسخ این پرسش هاست که روش اجرای سقف با پروفیل را از یک انتخاب عمومی به یک تصمیم دقیق تبدیل می کند.

برای انتخاب بهترین روش اجرای سقف با پروفیل، بررسی قیمت آهن در کنار وزن سازه و دهانه ها کمک می کند تصمیمی اقتصادی تر و دقیق تر بگیرید.

مزایای استفاده از پروفیل در اجرای سقف

مزیت های پروفیل در سقف سازی از چند جهت قابل لمس است. نخست، کاهش وزن مرده سقف که در طراحی لرزه ای اهمیت جدی دارد. هرچه سقف سبک تر باشد، نیروی زلزله ای که سازه باید تحمل کند کمتر می شود و این یعنی امکان بهینه سازی در ستون ها و فونداسیون. دوم، سرعت اجراست؛ بسیاری از سیستم های پروفیلی امکان پیش ساختگی، حمل ساده تر و نصب سریع تر دارند و در پروژه های فشرده، این مزیت به تنهایی می تواند معادله مالی را تغییر دهد.

سوم، کیفیت قابل کنترل است. پروفیل ها معمولاً در کارخانه با استانداردهای مشخص تولید می شوند، ابعادشان دقیق تر است و وقتی با نقشه های اجرایی صحیح ترکیب شوند، خطای انسانی کمتر می شود. چهارم، انعطاف در جزئیات است؛ از مهاربندها گرفته تا دسترسی تأسیسات، از سقف های شیب دار تا سقف های کاذب، پروفیل ها اجازه می دهند سیستم با نیاز پروژه تطبیق پیدا کند البته به شرطی که انتخاب مقطع و اتصال ها با نگاه مهندسی انجام شود.

انواع پروفیل های مورد استفاده در اجرای سقف

پروفیل های Z و C

پروفیل های Z و C از پرکاربردترین مقاطع در سقف های سبک و صنعتی هستند، به خصوص در سوله ها، ساختمان های صنعتی، و سازه های سبک با دهانه های متنوع. شکل این مقاطع طوری است که در برابر خمش در یک راستا عملکرد مناسبی دارند و با آرایش درست، شبکه ای پایدار برای تکیه گاه ورق های سقف یا پانل ها ایجاد می کنند. پروفیل C معمولاً نقش پرلین یا عضو فرعی را دارد و در کنار تیرهای اصلی قرار می گیرد. پروفیل Z به دلیل امکان همپوشانی و ایجاد پیوستگی بهتر در طول های زیاد، در بسیاری از پروژه ها برای پرلین ها محبوب تر است و می تواند رفتار یکپارچه تری ایجاد کند.

نکته مهم در استفاده از Z و C، توجه به ضخامت، گرید فولاد، فاصله تکیه گاه ها، و مهم تر از همه جزئیات مهاربندی جانبی و پیچش است. این مقاطع به ویژه در ضخامت های کم، به پدیده های کمانش موضعی و پیچش حساس اند. اجرای درست یعنی فقط انتخاب مقطع نیست؛ یعنی اینکه درک کنیم سقف، یک سطح نیست، یک سیستم پایدارکننده است.

تیرآهن ها و ناودانی ها

وقتی دهانه ها بزرگ تر می شود یا بارهای سنگین تری در کار است مثلاً بار برف قابل توجه، تجهیزات مکانیکی روی بام، یا سقف های ترکیبی با بتن تیرآهن ها و ناودانی ها جایگاه پررنگ تری پیدا می کنند. تیرآهن ها معمولاً به عنوان تیرهای اصلی یا فرعی به کار می روند و مسیر انتقال بار را شکل می دهند. ناودانی ها هم بسته به طراحی، می توانند در نقش تیر فرعی، لبه های تقویتی، یا حتی در ساخت خرپاهای ساده و اقتصادی استفاده شوند.

مزیت این مقاطع، صلبیت بیشتر و رفتار آشناتر در طراحی است. اما در مقابل، وزن بیشتر و نیاز به تجهیزات جابه جایی و نصب سنگین تر را هم باید پذیرفت. در پروژه های شهری، همین مسئله می تواند بر زمان بندی و هزینه های پنهان اثر بگذارد. انتخاب تیرآهن یا ناودانی در سقف، معمولاً انتخاب قدرت در برابر سرعت است و باید با واقعیت های کارگاه هماهنگ شود.

پروفیل های سرد نورد شده

پروفیل های سردنورد شده که اغلب در سیستم های LSF و سقف های سبک دیده می شوند، به خاطر وزن کم و امکان تولید با مقاطع متنوع، گزینه ای جذاب برای ساختمان های سبک و سریع الاجرا هستند. این مقاطع معمولاً از ورق فولادی با ضخامت کم ساخته می شوند و شکل دهی سرد به آن ها امکان می دهد با لبه ها و خم های تقویتی، مقاومتشان بالا برود. در سقف سازی، این پروفیل ها می توانند به عنوان تیرک ها، کلاف ها، و اعضای شبکه ای عمل کنند.

اما اینجا یک تفاوت ظریف وجود دارد: در مقاطع سردنورد، هندسه و جزئیات اتصال بسیار تعیین کننده است. اگر اتصالات با پیچ و مهره یا پیچ های مخصوص به درستی اجرا نشوند، یا اگر مهارهای جانبی حذف شوند، عضو سبک می تواند رفتار نامطلوب نشان دهد. سقف سبک، الزاماً سقف ساده نیست؛ سقف سبک یعنی سقفی که محاسبه و اجرا باید دقیق تر باشد.

تفاوت پروفیل سبک و سنگین در سقف سازی

پروفیل سبک معمولاً به مقاطعی گفته می شود که ضخامت کمتر، وزن پایین تر و کاربردهای صنعتی/زیرسازی/سازه های سبک دارند. پروفیل سنگین ضخامت بالاتر و ظرفیت باربری بیشتری دارد و در اعضای اصلی یا محل هایی که ضربه، خمش یا بارگذاری شدیدتر است استفاده می شود. تفاوت فقط در وزن نیست؛ تفاوت در رفتار سازه ای و نوع خطاهای محتمل هم هست. در پروفیل سبک، کمانش موضعی و دقت اتصالات اهمیت بالایی دارد. در پروفیل سنگین، موضوعاتی مثل کیفیت جوش، کنترل تابیدگی حرارتی، و هماهنگی با سایر اعضا پررنگ تر می شود.

در سقف سازی، انتخاب سبک یا سنگین باید بر اساس دهانه، کاربری، بارهای بهره برداری، شرایط اقلیمی و ظرفیت تیم اجرایی انجام شود. گاهی یک سقف با ترکیب درستِ اعضای سبک و سنگین، هم اقتصادی تر می شود هم قابل اتکاتر؛ یعنی تیر اصلی سنگین تر، و شبکه فرعی سبک تر، با اتصالاتی که مثل پل، نیرو را بی هیاهو منتقل می کنند.

در سقف های سبک و صنعتی، نوسان قیمت پروفیل می تواند روی انتخاب مقطع، فاصله گذاری پرلین ها و حتی زمان خرید مصالح اثر مستقیم بگذارد.

انواع روش های اجرای سقف با پروفیل

سقف سبک با پروفیل گالوانیزه

این روش معمولاً در پروژه هایی استفاده می شود که سرعت، وزن کم و اجرای خشک اهمیت دارد. پروفیل گالوانیزه به دلیل مقاومت بهتر در برابر خوردگی، در محیط های مرطوب یا سقف هایی که احتمال میعان بخار آب وجود دارد گزینه ای مطمئن تر است. در این سیستم، یک شبکه از پروفیل ها معمولاً C یا مقاطع سردنورد ساخته می شود و سپس پوشش سقف روی آن قرار می گیرد؛ پوشش می تواند ورق، پانل ساندویچی یا ترکیب های دیگر باشد.

مزیت بزرگ این روش، تمیزی کارگاه و کنترل بهتر زمان است. اما ارزش واقعی آن وقتی دیده می شود که جزئیات درست اجرا شوند: فاصله پروفیل ها مطابق بارگذاری انتخاب شود، پیچ های اتصال با واشر مناسب استفاده شوند، محل های همپوشانی و درزها آب بندی شوند، و مهم تر از همه مسیر انتقال نیرو به تیرها و ستون ها روشن باشد. سقف سبک اگر درست بسته نشود، در باد مثل یک ساز می لرزد؛ و اگر درست بسته شود، محکم و بی صدا می ایستد.

سقف تیرچه پروفیل

سقف تیرچه پروفیل به خانواده سیستم هایی نزدیک است که هدفشان کاهش وزن و افزایش سرعت است، اما با منطق شناخته شده تیرچه و بلوک یا تیرچه و پرکننده ها ترکیب می شوند. در برخی پروژه ها، پروفیل ها جای برخی اعضای سنتی را می گیرند یا نقش تقویت کننده دارند. این روش می تواند در پروژه هایی که محدودیت دهانه و تکرارپذیری پلان دارند کارآمد باشد، چون امکان تولید یکنواخت و نصب سریع را ایجاد می کند.

در این سقف ها، کیفیت اتصال بین تیرچه های پروفیلی و تکیه گاه ها بسیار مهم است. همچنین باید توجه کرد که یک سقف خوب فقط ایستادن زیر بار قائم نیست؛ سقف باید دیافراگم مناسبی برای انتقال نیروهای جانبی هم داشته باشد. اگر جزئیات کلاف ها، برش گیرها یا مهارها دیده نشود، سقف از لحاظ لرزه ای آن عملکردی را که انتظار می رود ارائه نمی دهد، هرچند که در ظاهر، محکم به نظر برسد.

سقف پروفیل و دال بتنی

سیستم های ترکیبی فولاد و بتن، جایی اند که پروفیل ها نقش جدی تری پیدا می کنند. در سقف های کامپوزیت، معمولاً از تیرهای فولادی و ورق های عرشه فولادی استفاده می شود و بتن روی آن ریخته می شود تا یک دال یکپارچه تشکیل دهد. در این میان، پروفیل ها می توانند در نقش تیرهای فرعی، زیرسازی، یا اجزای لبه ای و تقویتی ظاهر شوند. نکته کلیدی این روش، رفتار مرکب است؛ یعنی فولاد و بتن باید واقعاً با هم کار کنند، نه اینکه فقط روی هم قرار بگیرند.

اجرای درست این سیستم نیازمند توجه ویژه به برش گیرها، ضخامت و نوع ورق، کنترل خیز حین بتن ریزی، و عمل آوری بتن است. همچنین جزئیات بازشوها، عبور تأسیسات و محل های تمرکز تنش باید از ابتدا در طراحی دیده شود. این سقف ها معمولاً از لحاظ صلبیت و عملکرد لرزه ای بسیار خوب اند، اما حساسیت اجرایی هم دارند: یک خطای کوچک در اتصال یا بتن ریزی می تواند اثر بزرگی بر رفتار نهایی بگذارد.

اجرای سقف شیب دار با پروفیل

سقف شیب دار فقط یک انتخاب زیبایی شناختی نیست؛ در بسیاری از اقلیم ها، یک ضرورت عملکردی است. دفع آب باران و برف، کاهش ریسک نفوذ رطوبت، و ایجاد تهویه طبیعی زیر پوشش سقف از دلایل محبوبیت آن است. پروفیل ها در سقف های شیب دار معمولاً به شکل پرلین ها و اعضای خرپایی یا تیرهای شیبدار استفاده می شوند و پوشش نهایی می تواند ورق های فلزی، تایل ها، یا پانل های سبک باشد.

در این روش، مهم ترین بخش، جزئیات آب بندی و مهار در برابر باد است. باد در سقف شیب دار فقط فشار وارد نمی کند؛ مکش هم ایجاد می کند و اگر سیستم اتصال پوشش به پروفیل درست انتخاب نشده باشد، در شرایط بحرانی خطر جداشدگی وجود دارد. همچنین باید برای تغییرات دمایی و انبساط و انقباض ورق ها تمهیدات لازم اندیشیده شود تا سقف در طول زمان دچار موج، صداهای آزاردهنده یا بازشدگی درزها نشود.

سقف های کاذب با استفاده از پروفیل های F و U

سقف کاذب، چهره دوم سقف اصلی است؛ جایی که نور، صدا، و نظم فضا شکل می گیرد. پروفیل های F و U در اجرای سقف های کاذب نقش ستون فقرات دارند: سازه ای سبک که صفحات گچی یا پوشش های دیگر روی آن سوار می شود. انتخاب پروفیل درست، فاصله گذاری دقیق، آویزهای استاندارد و رعایت درز انبساط، سقفی می سازد که بعد از چند ماه ترک نخورد، شکم ندهد، و با لرزش های کوچک، صدا تولید نکند.

سقف کاذب در عین سبکی، اگر بد اجرا شود یکی از پرهزینه ترین بخش های تعمیرات داخلی خواهد بود. جزئیات اتصال به دیوارها، محل چراغ ها، دریچه های بازدید، و عبور کانال ها باید از همان ابتدا هماهنگ شود. یک سقف کاذب حرفه ای، نه صرفاً پوشاندن، بلکه سامان دادن است.

اگر قرار است زیرسازی سقف یا تیرریزی فرعی با مقاطع سبک انجام شود، دانستن قیمت قوطی ۳ در ۶ به برآورد درست هزینه و جلوگیری از خرید مازاد کمک زیادی می کند.

مقایسه روش های مختلف اجرای سقف با پروفیل

معیارهای مقایسه (هزینه، سرعت، وزن، مقاومت)

وقتی روش های مختلف را کنار هم می گذاریم، بهتر است به جای تعصب، معیار داشته باشیم. هزینه فقط قیمت مصالح نیست؛ هزینه یعنی زمان اجرا، نیاز به نیروی متخصص، تجهیزات نصب، پرت مصالح، و حتی هزینه های نگهداری آینده. سرعت اجرا هم فقط سرعت نصب نیست؛ سرعت یعنی هماهنگی با سایر اکیپ ها، زمان خشک شدن بتن اگر وجود دارد، و میزان توقف های کارگاهی.

وزن، یک معیار مستقیم برای رفتار لرزه ای است؛ هرچه سقف سنگین تر باشد، طراحی سازه پرهزینه تر می شود و نیروهای جانبی بزرگ تر می شوند. مقاومت هم فقط مقاومت نهایی نیست؛ مقاومت یعنی شکل پذیری، پایداری اتصالات، عملکرد در چرخه های بارگذاری، و دوام در برابر خوردگی و شرایط محیطی. هر روشی ممکن است در یک معیار عالی باشد و در دیگری متوسط؛ هنر تصمیم گیری، پیدا کردن تعادل مناسب برای همان پروژه است.

بررسی مزایا و معایب هر روش

سقف سبک با پروفیل گالوانیزه معمولاً در سرعت و وزن برتری دارد و برای پروژه هایی که اجرای خشک و تمیز می خواهند گزینه ای محبوب است، اما نیازمند دقت بالا در جزئیات مهاربندی و اتصالات و کنترل صدا و لرزش است. سقف تیرچه پروفیل می تواند سرعت خوبی داشته باشد و با الگوهای تکرارشونده اقتصادی شود، اما اگر دیافراگم و جزئیات لرزه ای درست دیده نشود، از نظر عملکرد جانبی ضعف پیدا می کند.

سقف پروفیل و دال بتنی یا سیستم های ترکیبی، معمولاً از نظر صلبیت و عملکرد کلی سازه ای بسیار مطلوب اند و حس محکم بودن را هم منتقل می کنند، اما به زمان بتن ریزی، کنترل کیفیت بتن و جزئیات برش گیر وابسته اند و اجرای آن ها نیاز به مدیریت کارگاهی دقیق تری دارد. سقف شیب دار با پروفیل از نظر دفع آب و تناسب با اقلیم عالی است، اما در برابر باد و آب بندی حساس است و جزئیات اجرایی آن تعیین کننده کیفیت نهایی است. سقف کاذب با پروفیل های F و U هم اگرچه باربر اصلی نیست، ولی کیفیت آن مستقیم روی تجربه کاربر اثر می گذارد؛ مزیتش سرعت و نظم است و عیبش این است که اجرای غیراستاندارد خیلی زود خودش را با ترک و افتادگی نشان می دهد.

در پروژه هایی که به مقاومت بیشتر و سختی بالاتر نیاز دارند، مقایسه قیمت قوطی ۴ در ۶ با گزینه های جایگزین باعث می شود بین استحکام و بودجه تعادل بهتری برقرار کنید.

نکات اجرایی و فنی در استفاده از پروفیل برای سقف

نکات ایمنی در برش و نصب

کار با پروفیل، اگرچه نسبت به بسیاری از روش های سنتی تمیزتر است، اما خطرهای خودش را دارد. برشکاری، لبه های تیز و پرتاب براده، سقوط از ارتفاع و جابه جایی قطعات، چهار ضلع خطر را می سازند. استفاده از تجهیزات حفاظت فردی مثل عینک ایمنی، دستکش ضدبرش، کفش ایمنی و کمربند ایمنی کار در ارتفاع باید یک عادت باشد، نه توصیه. مهم تر از تجهیزات، رفتار ایمن است: مسیر رفت وآمد مشخص، انبارش درست پروفیل ها، بستن بار هنگام جابه جایی و جلوگیری از کارهای عجولانه.

در نصب هم باید به پایداری موقت توجه کرد. خیلی از شکست ها نه در حالت نهایی، بلکه در مرحله اجرا رخ می دهد؛ زمانی که هنوز مهاربندی کامل نشده و یک باد ناگهانی یا یک بارگذاری موقت می تواند سیستم را دچار واژگونی یا تابیدگی کند. اجرای مرحله ای و رعایت ترتیب نصب، بخشی از ایمنی است.

الزامات جوشکاری و اتصال

اتصال ها در سیستم های پروفیلی مثل نقطه های اتصال در یک شعرند؛ اگر درست نباشند، وزن معنا فرو می ریزد. در بسیاری از سقف های سبک، اتصالات پیچ و مهره یا پیچ های خودکار اولویت دارند، چون حرارت جوش می تواند موجب تابیدگی مقاطع نازک و از بین رفتن پوشش گالوانیزه شود. اگر جوشکاری لازم است، باید هم کیفیت جوش کنترل شود و هم تمهیدات ضدخوردگی بعد از جوش در نظر گرفته شود. اتصال خوب، اتصالی است که هم ظرفیت کافی دارد و هم قابل بازرسی است.

در اتصالات پیچ دار، انتخاب نوع پیچ، طول مناسب، گشتاور بستن، استفاده از واشر و رعایت فاصله از لبه ها اهمیت دارد. خیلی از شکست ها از جزئیات کوچک می آیند؛ از یک پیچ نامناسب، از یک سوراخ کاری اشتباه، از یک فاصله گذاری که در نقشه درست بوده اما در کارگاه رعایت نشده است.

مقاومت در برابر زلزله و باد

در زلزله، سقف فقط بار قائم را حمل نمی کند؛ نقش انتقال نیروهای جانبی به سیستم مقاوم جانبی را هم دارد. به زبان ساده، سقف باید مانند یک صفحه نسبتاً یکپارچه عمل کند تا نیروها را پخش کند و به دیوارها یا قاب ها برساند. در سیستم های پروفیلی، این یکپارچگی باید با جزئیات مناسب ایجاد شود؛ با مهارها، اتصالات درست، و پرهیز از قطع شدن مسیر نیروها با بازشوهای بدون تقویت.

در باد هم داستان متفاوت است. باد می تواند فشار مثبت یا مکش ایجاد کند و در سقف های سبک، مکش خطرناک تر است. بنابراین علاوه بر ظرفیت اعضا، باید به ظرفیت کَنده شدن اتصالات، کیفیت پیچ ها، و جزئیات لبه ها و کناره ها توجه کرد. در مناطق بادخیز، این موضوع از مرحله طراحی تا مرحله اجرا باید جدی گرفته شود، وگرنه سقفی که روی کاغذ خوب است، روی زمین آسیب پذیر می شود.

استانداردها و آیین نامه های مربوطه

اجرای سقف با پروفیل، بدون تکیه بر استاندارد و آیین نامه، بیشتر شبیه حدس زدن است تا ساختن. در پروژه های واقعی، مبانی طراحی و اجرای سازه های فولادی، ضوابط جوش، پیچ، کنترل خوردگی، و همچنین مقررات مربوط به بارگذاری باد و زلزله باید مبنا قرار بگیرد. نکته مهم این است که استانداردها فهرست محدودیت نیستند؛ نقشه راهی اند برای اینکه کیفیت از دست نرود و تصمیم ها قابل دفاع باشد.

در عمل، بهترین رویکرد این است که تیم طراحی، روش سقف را مطابق با ضوابط مصوب کشور، شرایط اقلیمی پروژه، و ظرفیت اجرایی کارگاه انتخاب کند و سپس با نقشه های اجرایی دقیق، جزئیات اتصال و مهاربندی را روشن کند. هرجا که ابهامی هست، ابهام باید قبل از اجرا حل شود، نه بعد از بروز مشکل.

سوالات متداول
