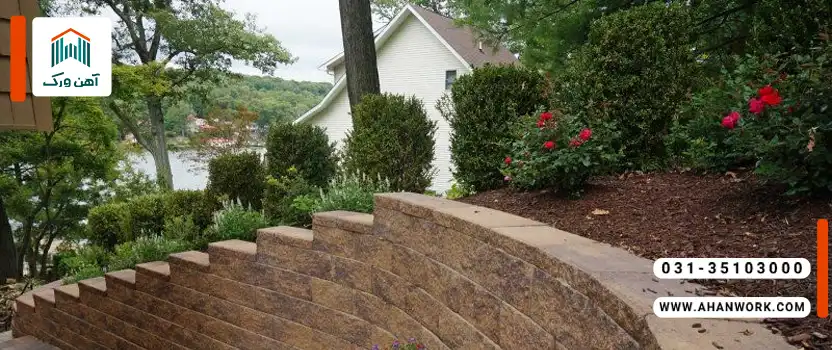

دیوار حائل چیست؟

دیوار حائل یکی از سازه های حیاتی در مهندسی عمران است که وظیفه ی اصلی آن، مقابله با فشار جانبی خاک و جلوگیری از رانش زمین می باشد. این دیوارها نه تنها در پروژه های بزرگ عمرانی بلکه در محیط های شهری، محوطه سازی و حتی ساختمان های خصوصی نیز نقش مؤثری دارند. ساخت صحیح و اصولی دیوار حائل نیازمند دانش فنی، مصالح مرغوب و رعایت ضوابط طراحی است تا در برابر نیروهای طبیعی مانند فشار خاک، آب های زیرزمینی و تغییرات دمایی دوام لازم را داشته باشد.

برای اطلاع از قیمت آهن امروز می توانید به بخش به روزرسانی لحظه ای سایت ما مراجعه کنید و آخرین نرخ بازار آهن را مشاهده کنید.

تعریف دیوار حائل

دیوار حائل در حقیقت سازه ای است که برای نگه داشتن توده ای از خاک در یک سمت و ایجاد سطحی پایدار در سمت دیگر ساخته می شود. این دیوار، مانعی میان زمین طبیعی و سطحی مصنوعی است که معمولاً اختلاف ارتفاعی قابل توجه میان آن ها وجود دارد.

مفهوم کلی دیوار حائل در مهندسی عمران

در مهندسی عمران، دیوار حائل به عنوان یکی از عناصر مقاومتی و پشتیبان زمین در نظر گرفته می شود. مهندسان با استفاده از اصول مکانیک خاک و تحلیل های استاتیکی، نوع، ارتفاع و ابعاد دیوار را طوری طراحی می کنند که فشار جانبی خاک به درستی مهار شود.

هدف از ساخت دیوارهای حائل

هدف از اجرای دیوار حائل، حفظ پایداری خاک و جلوگیری از لغزش یا ریزش آن است. علاوه بر این، دیوار حائل به زیبایی و نظم محیط نیز کمک می کند، زیرا در پروژه های شهری و محوطه سازی می توان از آن ها به عنوان دیوار تزئینی نیز بهره گرفت. در پروژه های صنعتی و عمرانی، دیوار حائل مانع خسارت به سازه های مجاور و خطوط تأسیسات می شود.

با توجه به نوسانات بازار، قیمت میلگرد امروز بر اساس برند تولیدکننده و سایز آن متفاوت است و باید از منابع معتبر استعلام شود.

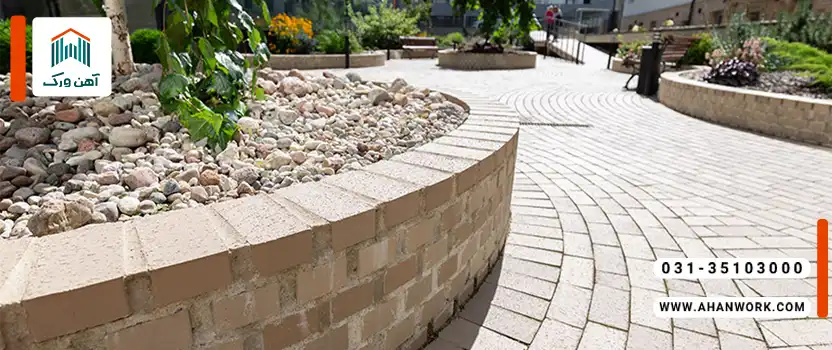

انواع دیوار حائل

دیوارهای حائل انواع مختلفی دارند که هرکدام با توجه به شرایط زمین، ارتفاع خاک و نوع کاربری انتخاب می شوند.

دیوار حائل وزنی (Gravity Wall)

این نوع دیوار تنها با اتکاء به وزن خود در برابر فشار جانبی خاک مقاومت می کند. معمولاً از مصالح سنگین مانند بتن، سنگ یا آجر ساخته می شود. وزن زیاد دیوار، تعادل لازم را فراهم می سازد. در ساخت این نوع دیوار، کیفیت مصالح و چگالی بتن یا سنگ از اهمیت زیادی برخوردار است تا پایداری سازه تضمین شود.

دیوار حائل طره ای (Cantilever Wall)

دیوار طره ای یکی از رایج ترین انواع دیوار حائل بتنی است که از دو بخش بدنه و فونداسیون تشکیل شده است. بار وارده از خاک از طریق بدنه به فونداسیون منتقل می شود. در این نوع دیوار، استفاده از میلگرد و فولاد تقویتی نقش اساسی دارد؛ بنابراین انتخاب آهن آلات مقاوم در برابر خوردگی، اهمیت ویژه ای دارد.

دیوار حائل پشت بنددار (Counterfort Wall)

در این نوع، برای افزایش مقاومت، پشت بندهایی در فواصل معین به بدنه متصل می شود. این پشت بندها موجب کاهش تنش در بدنه دیوار شده و وزن کلی سازه را متعادل می سازند. معمولاً در ارتفاع های زیاد از این نوع دیوار استفاده می شود.

دیوار حائل سنگی و گابیونی

دیوار گابیونی از سبدهای فلزی پر از سنگ تشکیل شده است. این دیوارها انعطاف پذیری بالایی دارند و در مناطق شیب دار و نزدیک رودخانه ها کاربرد گسترده ای دارند. سبدهای فلزی گابیون معمولاً از مفتول گالوانیزه ساخته می شوند تا در برابر زنگ زدگی مقاوم باشند.

دیوار حائل مکانیکی یا MSE Wall

این نوع دیوار از ترکیب خاک مسلح و المان های تقویتی مانند نوارهای فولادی یا ژئوسنتتیک ساخته می شود. دیوارهای MSE به دلیل سهولت اجرا و مقاومت بالا، امروزه در بسیاری از پروژه های راه سازی و پل سازی استفاده می شوند.

اطلاع از قیمت تیرآهن برای پیمانکاران ساختمانی اهمیت زیادی دارد، زیرا تأثیر مستقیمی بر هزینه تمام شده پروژه ها دارد.

اجزای اصلی دیوار حائل

بدنه (Stem)

بدنه بخش عمودی دیوار است که مستقیماً در برابر فشار خاک قرار دارد. جنس بدنه بسته به نوع دیوار می تواند از بتن مسلح، سنگ یا فلز باشد. طراحی درست ضخامت بدنه، نقشی کلیدی در پایداری کل سازه دارد.

پایه (Base Slab)

پایه بخش افقی در پایین دیوار است که نیروها را به زمین منتقل می کند. ضخامت و ابعاد پایه بر اساس فشار وارده و شرایط خاک تعیین می شود. استفاده از میلگردهای با کیفیت بالا در این بخش بسیار حیاتی است.

پاشنه و پنجه (Heel & Toe)

پاشنه بخش پشتی پایه و پنجه بخش جلویی آن است. این دو بخش در تعادل و جلوگیری از لغزش دیوار نقش بسزایی دارند. طراحی صحیح نسبت بین طول پاشنه و پنجه در استحکام نهایی دیوار تأثیر مستقیم دارد.

زهکشی (Drainage System)

سیستم زهکشی برای تخلیه آب های جمع شده پشت دیوار طراحی می شود. تجمع آب می تواند فشار مضاعفی بر دیوار وارد کند و باعث تخریب سازه شود. بنابراین، استفاده از لوله های زهکشی و فیلترهای ژئوتکستایل ضروری است.

تغییرات قیمت نبشی معمولاً به کیفیت فولاد و روش تولید آن وابسته است و به همین دلیل در پروژه های صنعتی باید به روز بررسی شود.

عملکرد و نحوه کار دیوار حائل

نیروهای وارد بر دیوار حائل

مهم ترین نیروهایی که بر دیوار حائل وارد می شوند شامل وزن خاک، فشار آب، بارهای زنده و مرده و نیروهای ناشی از زلزله هستند. در طراحی، باید مجموع این نیروها به گونه ای کنترل شود که مرکز ثقل دیوار از محدوده پایداری خارج نگردد.

فشار جانبی خاک

پایه ای ترین عامل مؤثر بر طراحی دیوار حائل، فشار جانبی خاک است که بسته به نوع خاک، میزان رطوبت و زاویه اصطکاک داخلی متفاوت است. مهندسان از تئوری هایی چون رانکین یا کولمب برای محاسبه این فشار استفاده می کنند.

پایداری و تعادل دیوار حائل

برای حفظ تعادل دیوار، باید از لغزش، واژگونی و گسیختگی جلوگیری شود. این تعادل با انتخاب ابعاد مناسب، مصالح مقاوم و طراحی صحیح مرکز ثقل دیوار حاصل می شود. در این میان، میلگرد و آهن آلات نقش تعیین کننده ای در پایداری سازه دارند.

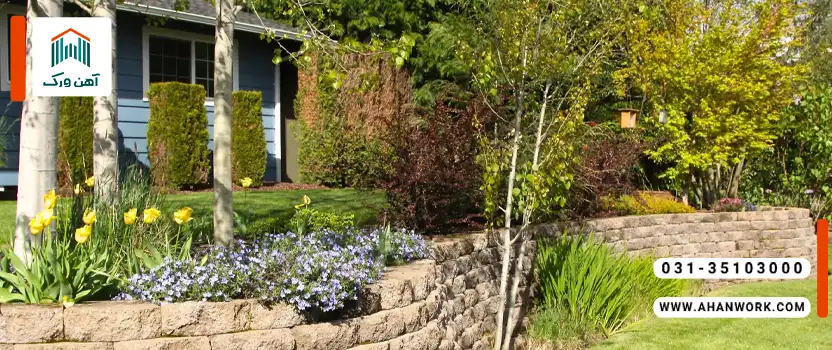

کاربردهای دیوار حائل در پروژه های عمرانی

راه سازی و پل سازی

در پروژه های راه سازی، دیوارهای حائل برای تثبیت شیب ها و جلوگیری از ریزش خاک در مسیر جاده ها به کار می روند. همچنین در ساخت پل ها، این دیوارها به عنوان سازه نگهدارنده خاک در دو طرف پل عمل می کنند.

ساخت وساز شهری و محوطه سازی

در مناطق شهری که اختلاف سطح وجود دارد، از دیوار حائل برای ایجاد فضاهای مسطح و قابل استفاده استفاده می شود. علاوه بر نقش فنی، می توان این دیوارها را به صورت نمای سنگی یا بتن اکسپوز اجرا کرد تا زیبایی محیط نیز افزایش یابد.

کنترل فرسایش و تثبیت شیب ها

در مناطق کوهستانی، ساخت دیوار حائل نقش مهمی در جلوگیری از رانش زمین و کنترل فرسایش خاک دارد. این سازه ها مانع از آسیب به جاده ها و تأسیسات زیربنایی می شوند.

مصالح مورد استفاده در ساخت دیوار حائل

بتن مسلح

رایج ترین ماده در ساخت دیوار حائل، بتن مسلح است. این نوع بتن با استفاده از میلگرد و شبکه های فولادی، مقاومت فشاری و کششی بالایی دارد. انتخاب میلگرد با کیفیت از برندهای معتبر می تواند عمر مفید دیوار را چندین برابر افزایش دهد.

سنگ و آجر

در دیوارهای سنتی یا پروژه های محوطه سازی، سنگ و آجر به عنوان مصالح طبیعی به کار می روند. این نوع دیوارها علاوه بر عملکرد فنی، جلوه ای زیبا و طبیعی به محیط می بخشند.

فولاد و ژئوسنتتیک ها

در دیوارهای مکانیکی و مدرن، از ورق های فولادی و نوارهای ژئوسنتتیک برای افزایش مقاومت استفاده می شود. فولاد گالوانیزه به دلیل مقاومت در برابر زنگ زدگی گزینه ای ایده آل برای این نوع سازه ها است.

در صنعت ساختمان، قیمت پروفیل به نوع مقطع، ضخامت و آلیاژ آن بستگی دارد و آگاهی از نرخ دقیق آن به انتخاب اقتصادی تر کمک می کند.

نکات طراحی و اجرای دیوار حائل

بررسی شرایط زمین و نوع خاک

قبل از اجرای دیوار، باید نوع خاک، سطح ایستابی و شرایط زمین شناسی منطقه بررسی شود. این بررسی ها تعیین کننده نوع دیوار و ابعاد آن هستند.

محاسبه بارها و نیروهای جانبی

مهندسان با استفاده از نرم افزارهای تحلیلی، میزان فشار جانبی خاک و بارهای وارد بر دیوار را محاسبه می کنند تا از ایمنی کامل سازه اطمینان حاصل شود.

الزامات زهکشی و تخلیه آب

وجود سیستم زهکشی کارآمد از تخریب دیوار جلوگیری می کند. در طراحی باید مسیر مناسب برای خروج آب های سطحی و زیرزمینی پیش بینی شود.

مزایا و معایب دیوارهای حائل

مزایای استفاده از دیوار حائل

دیوارهای حائل موجب استفاده بهینه از فضا، تثبیت زمین، جلوگیری از رانش و بهبود ایمنی سازه ها می شوند. همچنین در پروژه های شهری، اجرای آن ها می تواند جلوه بصری پروژه را افزایش دهد.

چالش ها و محدودیت های اجرایی

از مهم ترین چالش ها می توان به هزینه بالای اجرا، نیاز به محاسبات دقیق و حساسیت نسبت به شرایط خاک اشاره کرد. همچنین در مناطق با رطوبت بالا، خطر زنگ زدگی میلگردها و خوردگی فولاد وجود دارد که باید با استفاده از آهن آلات باکیفیت کنترل شود.
