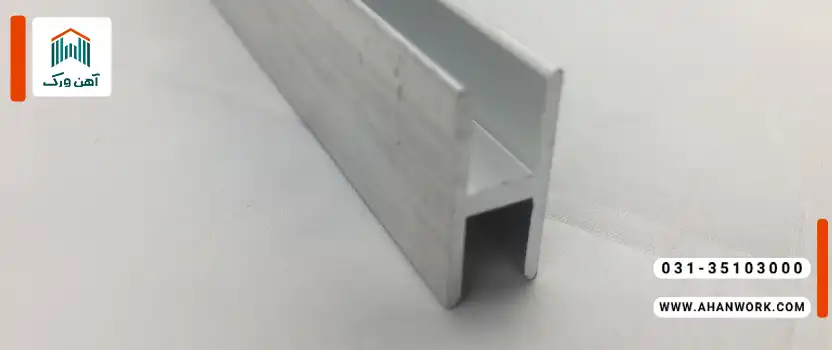

بررسی جامع پروفیل H

پروفیل H برای بسیاری از سازه ها مثل ستونِ استوارِ یک روایت است؛ مقطعی که وقتی درست انتخاب شود، بارها را بی سروصدا تقسیم می کند، خمش را رام می سازد و به اسکلت فلزی آرامش می دهد. در این راهنما، پروفیل H را نه فقط به عنوان یک مقطع فولادی، بلکه به عنوان یک تصمیم مهندسی بررسی می کنیم: از تعریف و تفاوت ها تا استانداردها، کاربردها، مزایا و محدودیت ها، و در نهایت نکاتی که هنگام خرید باید مثل چراغِ راه همراهتان باشد.

با توجه به نوسانات بازار فولاد، بررسی دقیق مشخصات فنی و کاربردها در کنار رصد قیمت پروفیل امروز به خریداران کمک می کند تا انتخابی آگاهانه و متناسب با نیاز پروژه خود داشته باشند.

پروفیل H چیست؟

پروفیل H نوعی مقطع فولادی نوردشده یا ساخته شده است که شکل کلی آن شبیه حرف H است؛ یعنی دو بالِ نسبتاً پهن و یک جان در میانه. ویژگی مهم آن نسبتِ متعادل میان بال ها و جان است؛ چیزی که باعث می شود در بسیاری از کاربردها، به ویژه ستون ها و اعضای فشاری، انتخابی کارآمد باشد.

در زبان بازار و نقشه های اجرایی ممکن است با نام هایی مثل تیرآهن بال پهن هم شناخته شود. آنچه پروفیل H را برجسته می کند، پهنای بیشتر بال ها نسبت به بسیاری از تیرآهن های رایج و در نتیجه پایداری بهتر در برخی جهت هاست؛ البته این بهتر بودن همیشه مطلق نیست و به نوع بارگذاری و جزئیات طراحی وابسته است.

تفاوت پروفیل H وI

تفاوت را می شود مثل تفاوت دو کتاب با قطع متفاوت دید: هر دو کتاباند، اما تجربه ی استفاده فرق می کند.

در مقطع I (مانند بسیاری از تیرآهن های رایج ساختمانی)، بال ها معمولاً باریک ترند و جان نسبتِ متفاوتی دارد؛ این باعث می شود در بعضی کاربردهای تیرریزی، مقطع I با وزن کمتر، کارایی مناسبی بدهد. اما در پروفیل H، بال ها عموماً پهن تر و رفتار مقطع در برابر کمانش جانبی و برخی حالت های پیچش/خمش متفاوت می شود.

به بیان ساده تر:

• اگر عضو شما تیر باشد و هدف اصلی، مقابله با خمش در یک جهت غالب باشد، خیلی وقت ها مقاطع I رایج و اقتصادی اند.
• اگر عضو شما ستون یا عضوی باشد که پایداری و رفتار فشاری و مقاومت در دو جهت برایتان اهمیت بیشتری دارد، پروفیل H معمولاً گزینه ی جدی تری می شود.

البته تصمیم نهایی را همیشه تحلیل سازه، طول عضو، شرایط مهاربندی، نوع اتصال و آیین نامه تعیین می کند؛ نه صرفاً شکل ظاهری مقطع.

تاریخچه استفاده از پروفیل H در صنایع مختلف

وقتی صنعت به سمت سازه های بلندتر، دهانه های گسترده تر و بارهای پیچیده تر رفت، نیاز به مقاطعی با پایداری بالاتر و نصب مطمئن تر پررنگ شد. مقاطع بال پهن در پاسخ به همین نیازها رشد کردند: در ساختمان های اسکلت فلزی، سوله ها، کارخانه ها، پل ها و حتی سازه های دریایی و زیرساختی. آنچه مسیر استفاده از پروفیل H را هموار کرد، قابلیت تحمل بارهای قابل توجه، رفتار مناسب در ستون ها و امکان استانداردسازی ابعاد و وزن ها بود؛ یعنی همان چیزی که پروژه های بزرگ به آن نیاز دارند: پیش بینی پذیری.

مشخصات فنی پروفیل H

ابعاد و اندازه ها

ابعاد پروفیل H با چند پارامتر تعریف می شود: ارتفاع مقطع، عرض بال، ضخامت جان و ضخامت بال. در انتخاب ابعاد، تنها قوی تر بودن ملاک نیست؛ گاهی یک مقطع بزرگ تر، به دلیل محدودیت های اتصال، معماری، یا حمل ونقل، دردسرهای بیشتری می سازد.

نکته ی کلیدی این است که ارتفاع بیشتر معمولاً مقاومت خمشی را بالا می برد، و بال پهن تر می تواند در پایداری جانبی و کیفیت اتصال ها نقش پررنگی داشته باشد. اما هر پروژه زبان خودش را دارد: جایی وزن مهم تر است، جایی فضای اجرا، جایی هم سرعت نصب.

وزن مخصوص و جدول وزنی

وزن پروفیل H معمولاً بر اساس ابعاد و طول محاسبه می شود و در جداول وزنی استاندارد یا کاتالوگ کارخانه ها ارائه می گردد. دانستن وزن فقط برای برآورد هزینه نیست؛ وزن روی مواردی مثل:

• ظرفیت جرثقیل و تجهیزات نصب
• هزینه حمل ونقل و تعداد شاخه ها در هر بارگیری
• جزئیات اتصال و حتی طراحی فونداسیون
  اثر مستقیم دارد.

اگر بخواهیم نگاه دقیقی داشته باشیم، وزن شاخه باید با جدول معتبر همان استاندارد یا همان تولیدکننده چک شود، چون تلرانس های تولید و نوع استاندارد می تواند اختلاف ایجاد کند. در پروژه های حساس، همین اختلاف های کوچک، در جمع کل، به عددهای بزرگ تبدیل می شوند.

در بسیاری از پروژه های ساختمانی و صنعتی، مقایسه کیفیت مقاطع فولادی در کنار بررسی قیمت قوطی و پروفیل نقش مهمی در کنترل هزینه ها و افزایش بهره وری سازه ایفا می کند.

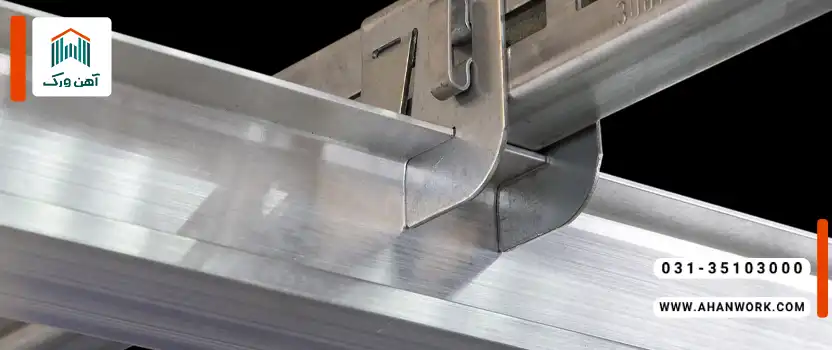

استانداردهای تولید پروفیل H

پروفیل H می تواند مطابق استانداردهای مختلف تولید شود. استانداردها معمولاً ابعاد، تلرانس ها، مشخصات مکانیکی، کیفیت سطح، و روش های کنترل را تعیین می کنند. در بازار ممکن است نام هایی مثل DIN و ASTM یا استانداردهای اروپایی و ژاپنی را زیاد ببینید. اهمیت استاندارد اینجاست که:

• ابعاد و وزن قابل اتکاتر می شود
• کیفیت متریال و خواص مکانیکی روشن تر است
• در خرید و مقایسه، زبان مشترک ایجاد می کند

برای پروژه هایی که نظارت سخت گیرانه دارند، داشتن شناسنامه متریال، گزارش تست و تطابق با استاندارد، فقط یک گزینه نیست؛ بخشی از امنیت پروژه است.

کاربردهای رایج پروفیل H

صنعت ساختمان و سازه های فلزی

در ساختمان های اسکلت فلزی، پروفیل H اغلب برای ستون ها و گاهی برای تیرهای اصلی یا اعضای باربر استفاده می شود. دلیلش روشن است: ستون ها به پایداری نیاز دارند و بال پهن تر می تواند در برخی حالت ها عملکرد بهتری ارائه دهد، به خصوص وقتی اتصالات و سختی گره ها اهمیت پیدا می کند.

پل سازی و زیرساخت های عمرانی

در پل ها و زیرساخت ها، موضوع تنها بار نیست؛ خستگی، ارتعاش، شرایط محیطی و دوام نیز نقش دارند. انتخاب مقطع مناسب در این پروژه ها معمولاً دقیق تر و مبتنی بر محاسبات و ضوابط اجرایی سخت گیرانه تر است. پروفیل H در برخی بخش ها می تواند گزینه ی مناسب باشد، به ویژه وقتی به مقطع استاندارد و قابل اتکا نیاز است.

استفاده در اسکلت فلزی صنعتی

در سازه های صنعتی مثل سوله ها، کارخانه ها و سازه های با دهانه های بزرگ، سرعت اجرا و قابلیت مونتاژ اهمیت ویژه دارد. پروفیل H به دلیل استاندارد بودن ابعاد، امکان اجرای سریع تر اتصالات و نظم بیشتر در نصب را فراهم می کند؛ البته به شرطی که طراحی اتصال ها با واقعیت کارگاه هماهنگ باشد.

مزایا و معایب پروفیل H

مزایا از نظر مقاومت و پایداری

پروفیل H معمولاً این نقاط قوت را دارد:

• پایداری مناسب برای اعضای فشاری، به ویژه ستون ها
• امکان اجرای اتصالات قوی تر و مطمئن تر در بسیاری از جزئیات
• استاندارد بودن و دسترسی نسبتاً خوب در سایزهای پرکاربرد
• رفتار مناسب در بسیاری از سازه های فلزی که نیاز به سختی و اطمینان دارند

معایب و محدودیت های اجرایی

اما هر انتخاب، هزینه ی خودش را دارد:

• وزن بالاتر در برخی سایزها می تواند هزینه حمل و نصب را افزایش دهد
• در بعضی پروژه ها، مقطع H نسبت به گزینه های دیگر از نظر اقتصادی بهینه نیست
• محدودیت موجودی بازار و تنوع استانداردها ممکن است انتخاب را پیچیده کند
• اگر طراحی اتصال ها دقیق نباشد، مزیت مقطع به سادگی از دست می رود؛ چون عملکرد واقعی در گره ها رقم می خورد، نه فقط در خود پروفیل

برای اجرای سازه های سبک و جزئیات فلزی، اطلاع از مشخصات فنی در کنار بررسی قیمت قوطی ۲ در ۲ می تواند از انتخاب های نادرست و هزینه های اضافی جلوگیری کند.

مقایسه پروفیل H با سایر مقاطع فولادی

مقایسه با پروفیل IPE

IPE در بسیاری از پروژه های ساختمانی انتخاب رایجی است، مخصوصاً برای تیرها. معمولاً با وزن مناسب و دسترسی خوب همراه است. اما اگر عضو شما ستون باشد یا نیاز به بال پهن تر و اتصال پذیری بهتر داشته باشید، پروفیل H می تواند عملکرد بهتری ارائه دهد.

در یک نگاه:

• IPE غالباً اقتصادی و رایج برای تیرریزی
• H غالباً جذاب تر برای ستون ها و بعضی اعضای باربر که پایداری مهم تر است

مقایسه با تیرآهن لانه زنبوری

لانه زنبوری بیشتر برای افزایش ارتفاع مؤثر و بهبود رفتار خمشی تیرها در دهانه های بلند استفاده می شود و معمولاً ماهیت تیر دارد، نه ستون. در عوض، پروفیل H یک مقطع استاندارد و یکنواخت است که بیشتر به درد اعضای اصلی و باربر می خورد.

نکته مهم اینجاست که لانه زنبوری حساسیت اجرایی و کنترل کیفیت بالاتری می خواهد؛ چون برش کاری و جوش و جزئیات تقویتی می تواند کیفیت نهایی را تعیین کند. اگر کیفیت اجرا تضمین نشود، ریسک ها بالا می روند.

مقایسه از نظر قیمت و کارایی

قیمت فقط عدد فاکتور نیست؛ قیمت واقعی یعنی هزینه تمام شده در پروژه. گاهی یک مقطع گران تر، با کاهش زمان نصب، کاهش پرت، یا کاهش پیچیدگی اتصال ها، در نهایت اقتصادی تر می شود. برای مقایسه درست، باید این عوامل را کنار هم گذاشت:

• قیمت هر کیلو و قیمت هر شاخه
• وزن کل مصرفی
• هزینه حمل ونقل و نصب
• هزینه جوشکاری/پیچ ومهره و صفحه گذاری
• زمان اجرا و ریسک دوباره کاری

به همین دلیل، پاسخ کدام ارزان تر است؟ بدون دیدن پروژه، اغلب پاسخ دقیقی نیست.

در پروژه هایی که استحکام و ابعاد دقیق اهمیت دارد، تحلیل نیاز سازه همزمان با بررسی قیمت قوطی ۲ در ۳ به تصمیم گیری منطقی تر و اقتصادی تر منجر می شود.

نکات مهم در خرید و انتخاب پروفیل H

بررسی نیاز پروژه و شرایط بارگذاری

پیش از خرید، باید بدانید پروفیل قرار است چه نقشی بازی کند: ستون است یا تیر؟ عضو مهاربندی است یا قاب خمشی؟ طول آزاد چقدر است؟ مهاربندی جانبی دارید یا نه؟ محیط خورنده است یا معمولی؟

این ها فقط سوال های مهندسی نیستند؛ سوال های پول سازند. چون با پاسخ درست، از خرید بیش ازحد بزرگ یا انتخابِ کم ظرفیت و پرریسک جلوگیری می شود.

انتخاب برند و تولیدکننده معتبر

در فولاد، نام تولیدکننده فقط یک برند نیست؛ یعنی کنترل کیفیت، تلرانس ابعادی، یکنواختی متریال، و احتمال دردسرهای اجرایی کمتر. در خرید حرفه ای، به این موارد توجه کنید:

• مطابقت با استاندارد اعلام شده
• ارائه شناسنامه متریال و نتایج تست (در پروژه های حساس)
• یکنواختی وزن و ابعاد در بارهای مختلف
• سابقه تأمین برای پروژه های مشابه

ملاحظات حمل ونقل و نصب

پروفیل H ممکن است در شاخه های بلند و سنگین وارد کارگاه شود. حمل ونقل نامناسب می تواند تابیدگی یا آسیب سطحی ایجاد کند. همچنین نصب، نیاز به برنامه دارد:

• مسیر ورود و تخلیه در کارگاه
• ظرفیت جرثقیل و نحوه لیفتینگ
• فضای مونتاژ و ایمنی
• هماهنگی ابعاد با نقشه های اتصالات و صفحه ستون ها

اگر این ها از ابتدا دیده نشود، هزینه ها از جایی شروع می شود که هیچ کس دوست ندارد: از تاخیر و دوباره کاری.
