کمانش تیرآهن چیست؟ آشنایی با خمیدگی تیرآهن

در دنیای مهندسی سازه، گاهی دشمنان پنهان بسیار خطرناک تر از نیروهای آشکار هستند. کمانش تیرآهن یکی از همین دشمنان خاموش است؛ پدیده ای که شاید در ظاهر تنها یک خمیدگی ساده به نظر برسد، اما در عمل می تواند به فروپاشی یک سازه منجر شود. آشنایی با ماهیت، دلایل و راهکارهای مقابله با کمانش، نه تنها برای مهندسان و طراحان بلکه برای کارفرمایان و پیمانکاران نیز امری حیاتی است.آگاهی از عوامل مؤثر بر کمانش و انتخاب مقطع مناسب می‌تواند علاوه بر افزایش ایمنی سازه، از هدررفت سرمایه در اثر افزایش ناگهانی قیمت تیرآهن جلوگیری کند.

تعریف کمانش تیرآهن

کمانش تیرآهن زمانی رخ می دهد که یک عضو فشاری تحت اثر نیرویی بیش از ظرفیت بحرانی خود قرار می گیرد و به جای شکست مستقیم، تغییر شکل جانبی یا خمیدگی ناگهانی پیدا می کند. این پدیده اغلب زمانی ظاهر می شود که نیروی فشاری به صورت متمرکز یا یکنواخت بر عضو وارد شده و طول مؤثر آن به اندازه ای باشد که پایداری جانبی از دست برود.

تفاوت کمانش با خمش

بسیاری از افراد خمش و کمانش را یکسان می پندارند، در حالی که این دو ماهیت متفاوتی دارند. خمش معمولاً در اثر نیروهای جانبی یا ممان خمشی ایجاد می شود و تیر به شکل منحنی نرم تغییر شکل می دهد. اما کمانش حاصل ناپایداری ناشی از نیروهای فشاری است که ناگهان و بدون هشدار محسوس رخ می دهد. به بیان ساده، خمش یک تغییر شکل قابل پیش بینی است ولی کمانش یک فروپاشی ناگهانی.

نقش نیروهای فشاری در کمانش

نیروهای فشاری مانند فنر فشرده ای هستند که اگر از حد تعادل خود خارج شوند، انرژی ذخیره شده را با تغییر شکل شدید آزاد می کنند. در تیرآهن ها، این نیروها در اثر بارهای ثقلی، بارهای باد یا حتی تغییرات حرارتی به وجود می آیند. زمانی که این نیروها از حد بحرانی ستون یا تیر عبور کنند، مقطع فولادی دیگر توان مقاومت خطی را نداشته و به سمت خمیدگی جانبی یا پیچش می رود.

دلایل بروز کمانش در تیرآهن

کمانش معمولاً نتیجه ترکیب عوامل مختلف است. این عوامل ممکن است به طراحی نادرست، استفاده از مصالح بی کیفیت یا شرایط بهره برداری نامناسب مربوط شوند.

بارگذاری بیش از حد

زمانی که باری بیش از ظرفیت طراحی به عضو سازه ای اعمال می شود، تنش های فشاری از محدوده ایمن عبور کرده و عضو به کمانش می افتد. این اتفاق می تواند ناشی از تغییر کاربری سازه، خطا در محاسبات بار مرده و زنده، یا تجمع بار موقت در یک نقطه باشد.

ضعف مقطع و طراحی نامناسب

اگر ابعاد، شکل یا ضخامت مقطع تیرآهن با نوع بارگذاری و طول عضو سازه ای همخوانی نداشته باشد، ظرفیت کمانشی آن به شدت کاهش می یابد. طراحی بدون توجه به نسبت لاغری (طول مؤثر به شعاع ژیراسیون) یکی از اشتباهات رایج است که مستقیماً خطر کمانش را افزایش می دهد.

نقص در نصب و اجرا

حتی بهترین طراحی ها نیز اگر به درستی اجرا نشوند، بی اثر خواهند بود. جوش های ناقص، تراز نبودن تیرآهن ها، یا نبود مهاربندی های لازم می توانند شرایط را برای آغاز کمانش مهیا کنند. کوچک ترین بی دقتی در این مرحله می تواند اثرات جبران ناپذیری به همراه داشته باشد.با شناخت دقیق انواع کمانش و رعایت اصول طراحی، می‌ توان ضمن افزایش دوام سازه، از هزینه‌ های اضافی ناشی از نوسان قیمت تیرآهن یزد پیشگیری کرد.

انواع کمانش تیرآهن

کمانش انواع مختلفی دارد که هر یک الگوی خاصی از تغییر شکل را به همراه دارند. شناخت این انواع برای انتخاب روش پیشگیری مناسب ضروری است.

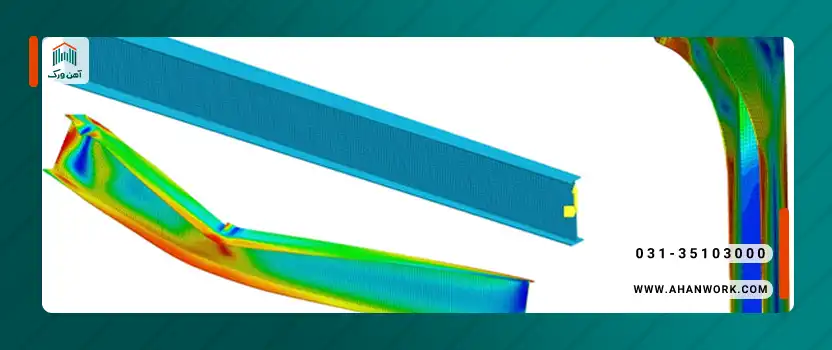

کمانش جانبی

در این حالت، تیرآهن در امتداد طول خود به سمت یک طرف منحرف می شود. این نوع کمانش بیشتر در تیرهای بلند و بدون مهاربندی جانبی رخ می دهد.

کمانش پیچشی

ترکیبی از خمیدگی و پیچش حول محور طولی است. این نوع کمانش معمولاً در مقاطع باز مانند تیرآهن های I شکل که مقاومت پیچشی کمی دارند، مشاهده می شود.

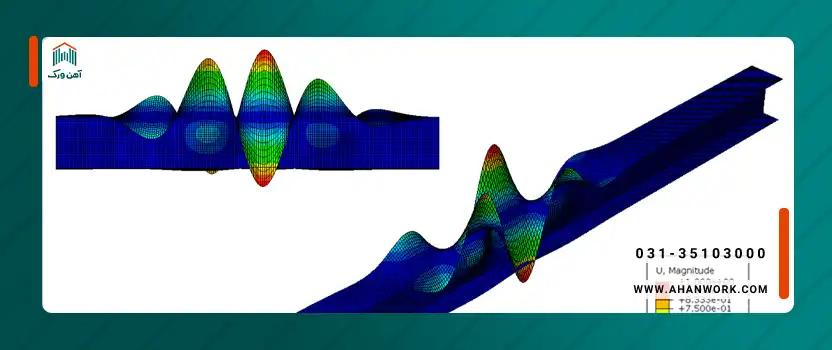

کمانش موضعی

در این حالت، تنها بخشی از مقطع تیرآهن – مانند جان یا بال – دچار تغییر شکل می شود. این پدیده اغلب در مقاطع نازک یا تحت اثر تنش های موضعی بالا رخ می دهد.

عوامل مؤثر بر شدت خمیدگی تیرآهن

شدت و الگوی کمانش به مجموعه ای از پارامترهای هندسی و مکانیکی بستگی دارد.

طول تیرآهن

هرچه طول مؤثر تیرآهن بیشتر باشد، نسبت لاغری آن افزایش یافته و ظرفیت کمانشی کاهش می یابد. به همین دلیل ستون های بلندتر به مهاربندی بیشتری نیاز دارند.

نوع مقطع

مقطع های بسته مانند قوطی فولادی در برابر پیچش و کمانش مقاومت بیشتری دارند، در حالی که مقاطع باز مانند تیرآهن I یا H در برابر کمانش پیچشی آسیب پذیرتر هستند.

جنس و کیفیت فولاد

فولاد با مقاومت تسلیم بالا می تواند تنش فشاری بیشتری را قبل از کمانش تحمل کند. استفاده از فولادهای بی کیفیت یا دارای عیوب داخلی، خطر بروز کمانش را چند برابر می کند.

روش های پیشگیری از کمانش تیرآهن

مهندسی پیشگیرانه می تواند از بروز بسیاری از مشکلات سازه ای جلوگیری کند و کمانش نیز از این قاعده مستثنی نیست.

استفاده از مهاربندی مناسب

مهاربندی جانبی در فواصل مشخص، مسیر تغییر شکل تیرآهن را محدود کرده و طول مؤثر آن را کاهش می دهد. این اقدام ساده اما حیاتی می تواند ظرفیت باربری عضو را به طور قابل توجهی افزایش دهد.

انتخاب مقطع بهینه

انتخاب مقطع مناسب بر اساس محاسبات دقیق و استانداردهای طراحی، کلید پیشگیری از کمانش است. گاهی افزایش اندک در ابعاد یا تغییر شکل مقطع، پایداری عضو را چند برابر می کند.

کنترل کیفیت در نصب و جوشکاری

رعایت تلرانس های نصب، استفاده از جوش های کامل و بازرسی دوره ای اتصالات، اطمینان می دهد که ظرفیت طراحی شده در اجرا نیز محقق شده است.

استانداردها و ضوابط طراحی برای جلوگیری از کمانش

مقررات ملی ساختمان ایران و آیین نامه های بین المللی مانند AISC و Eurocode، ضوابط دقیقی برای محاسبه بار بحرانی کمانش، تعیین نسبت لاغری مجاز و نیازهای مهاربندی ارائه می دهند. پایبندی به این استانداردها نه تنها ایمنی سازه را تضمین می کند، بلکه از بروز هزینه های تعمیر و تعویض در آینده جلوگیری خواهد کرد.

جمع بندی

کمانش تیرآهن، پدیده ای ناگهانی اما قابل پیش بینی است. آگاهی از علل و عوامل آن، انتخاب مقطع و مصالح مناسب، و رعایت اصول مهندسی در طراحی و اجرا، می تواند این تهدید را به فرصتی برای افزایش دوام و ایمنی سازه بدل کند. در نهایت، پیشگیری همواره ارزان تر و مطمئن تر از درمان است.بررسی عوامل کمانش و انتخاب مصالح استاندارد نه‌ تنها ایمنی سازه را تضمین می‌ کند، بلکه با اطلاع از قیمت آهن در وب‌ سایت آهن ورک می‌ توان هزینه‌ های پروژه را بهینه مدیریت کرد.
