پروفیل کناف چیست و چه کاربردی دارد

وقتی نام کناف به میان می آید، بیشتر ما به سقف کاذب یا دیوارهای سبک و مدرن فکر می کنیم؛ اما آنچه پشت این ظاهر تمیز و منظم قرار دارد، اسکلتی فلزی است که تمام بار سیستم را به دوش می کشد؛ یعنی پروفیل کناف. اگر کناف را به یک ساختمان کوچک تشبیه کنیم، پروفیل ها همان ستون ها و تیرهای آن هستند. هر جا صحبت از ایمنی، دوام و اجرای اصولی کناف باشد، نام پروفیل ها پررنگ می شود.

در زمان برآورد هزینه اجرای دیوار یا سقف کناف، معمولا قیمت آهن کیلویی می تواند بر هزینه نهایی زیرسازی های فلزی جایگزین تأثیر بگذارد.

    نقش پروفیل در ساختار کناف

پروفیل ها همان چیزی هستند که کناف را از یک صفحه ساده گچی، به یک سیستم سازه ای قابل اعتماد تبدیل می کنند. وظیفه پروفیل ها را می توان این گونه خلاصه کرد:

• انتقال بار صفحات و پوشش ها به سازه اصلی ساختمان
• حفظ شکل و فرم دیوار یا سقف در برابر خمش، لرزش و تغییرات محیطی
• ایجاد شبکه ای منظم برای نصب سریع و دقیق صفحات
• فراهم کردن امکان عبور تاسیسات در پشت دیوار یا بالای سقف بدون آسیب به صفحات

بدون پروفیل مناسب، حتی بهترین صفحه کناف هم کارایی خود را از دست می دهد. به همین دلیل است که انتخاب، طراحی و اجرای درست پروفیل ها، مهم ترین بخش در سیستم کناف محسوب می شود.

   پروفیل کناف چیست؟

    تعریف و عملکرد پروفیل کناف

پروفیل کناف نوعی مقطع فلزی سبک است که معمولا از ورق گالوانیزه شکل داده شده تولید می شود. این مقاطع با فرم های مختلف (یو شکل، سی شکل و غیره) طراحی می شوند تا بتوانند در نقش های مختلف سازه ای ظاهر شوند؛ از کلاف بندی پیرامونی تا ستون های سبک دیوار و تیرهای سقف کاذب.

عملکرد اصلی پروفیل کناف:

• ایجاد اسکلت سه بعدی برای دیوارهای جداکننده و سقف های کاذب
• تحمل بار مرده صفحات و پوشش ها
• انتقال نیرو به سازه اصلی بدون تمرکز تنش و آسیب به بدنه ساختمان
• کمک به کنترل ارتعاشات و تغییر شکل ها در برابر زلزله یا نشست

در واقع، پروفیل کناف پلی است میان سازه اصلی و پوشش نهایی؛ نه به سنگینی تیرآهن و قوطی های ساختمانی است و نه به ضعف یک زیرسازی چوبی در برابر رطوبت و حریق.

    تفاوت پروفیل کناف با دیگر انواع پروفیل های ساختمانی

در پروژه ها معمولا انواع پروفیل استفاده می شود؛ از قوطی و نبشی گرفته تا تیرآهن و ناودانی. اما پروفیل کناف چند تفاوت مهم با این مقاطع دارد:

• ضخامت و وزن
  پروفیل کناف از ورق های نازک تر و سبک تر (معمولا گالوانیزه) تولید می شود. هدف آن تحمل بارهای سبک تا متوسط است، نه جایگزینی مقاطع سازه ای اصلی.
• نوع عملکرد
  پروفیل کناف برای سیستم های خشک (دیوار و سقف کاذب) طراحی شده است. این مقاطع برای اتصال صفحات گچی، عایق ها و اجزای سبک به کار می روند، در حالی که قوطی و تیرآهن بیشتر در نقش اعضای باربر اصلی و نیمه باربر هستند.
• جزئیات اتصال
  اتصالات پروفیل کناف با پیچ های تخصصی، براکت ها و آویزهای مخصوص انجام می شود و عموما نیازی به جوشکاری ندارد؛ این موضوع سرعت اجرا را بالا می برد و خطای انسانی را کاهش می دهد.
• حفاظت در برابر خوردگی
  به دلیل استفاده از پوشش گالوانیزه، پروفیل های کناف در برابر زنگ زدگی مقاوم تر از بسیاری از مقاطع سیاه معمولی هستند؛ موضوعی که در فضای داخلی ساختمان اهمیت زیادی دارد.

یکی از دغدغه های مجریان پروژه های سبک سازی، مقایسه قیمت قوطی و پروفیل با هزینه استفاده از پروفیل های استاندارد کناف برای انتخاب اقتصادی ترین گزینه است.

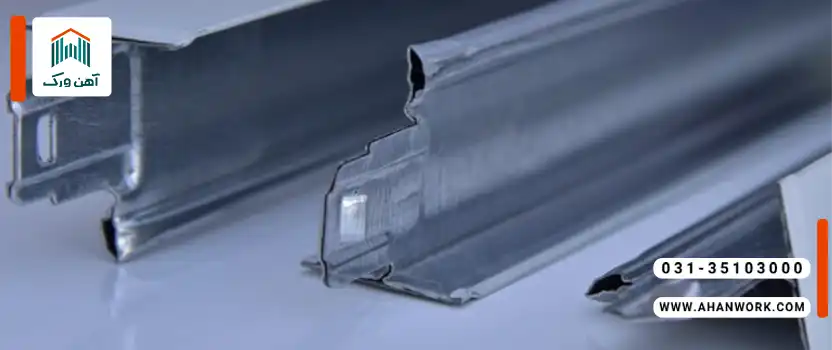

    مزایای استفاده از پروفیل کناف

استفاده از پروفیل های استاندارد کناف، در مقایسه با زیرسازی های سنتی یا پروفیل های نامتناسب، مزایای متعددی دارد:

• سازگاری کامل با سیستم کناف
  کلیه ابعاد، فواصل سوراخ ها و ضخامت ها، بر اساس استاندارد همین سیستم طراحی شده اند؛ در نتیجه هم پوشانی کامل با صفحات و یراق آلات دارند.
• کاهش وزن سازه
  پروفیل های سبک باعث می شوند بار تحمیلی به سازه اصلی افزایش چشمگیری پیدا نکند. این موضوع در مقاوم سازی، پروژه های بازسازی و ساختمان های قدیمی بسیار مهم است.
• یکنواختی سطح نهایی
  زیرسازی منظم و هم سطح پروفیل ها به دریافت سطحی صاف و یک دست برای رنگ و پوشش نهایی کمک می کند.
• سرعت اجرای بالا
  فرم استاندارد پروفیل ها و استفاده از پیچ به جای جوش، زمان اجرا را به شکل محسوسی کاهش می دهد.
• امکان تعمیر و تغییر
  سیستم های مبتنی بر پروفیل کناف، در آینده امکان باز کردن بخشی از دیوار یا سقف، عبور تاسیسات یا تغییرات معماری را ساده تر می کنند.

   انواع پروفیل کناف

پروفیل های کناف بسته به محل استفاده و نقش سازه ای خود، در چند گروه اصلی طبقه بندی می شوند. شناخت درست این پروفیل ها، شرط طراحی و اجرای صحیح سیستم است.

    پروفیل UW

پروفیل UW معمولا به شکل یو انگلیسی است و در دیوارهای جداکننده به عنوان رانر (ریل) پیرامونی به کار می رود.

ویژگی ها و کاربردها:

• نصب در کف و سقف برای تعیین مسیر دیوار
• ایجاد چارچوب اولیه که پروفیل های عمودی درون آن قرار می گیرند
• تأمین اتصال محکم دیوار کناف به سازه اصلی و در عین حال کنترل انتقال صوت و ارتعاش با استفاده از نوار عایق بین UW و سطح تکیه گاه

پروفیل UW در واقع مانند قاب پایینی و بالایی دیوار کناف عمل می کند و مسیر حرکت دیوار را روی پلان تعریف می کند.

    پروفیل CW

پروفیل CW مقطع سی شکل دارد و به عنوان عضو عمودی دیوار کناف استفاده می شود.

نقش های اصلی CW:

• تشکیل ستون های سبک درون پروفیل های UW
• تحمل بار صفحات، عایق ها و هرگونه نصب سطحی مانند کابینت یا شلف (با طراحی درست)
• کنترل پایداری دیوار در برابر ضربه های معمولی و تغییر شکل های ساختاری

فاصله بین پروفیل های CW بر اساس نوع سیستم، ضخامت صفحات و نیازهای صوتی یا سازه ای تعیین می شود. هرچه فاصله کمتر باشد، دیوار مقاوم تر و صلب تر خواهد بود.

    پروفیل UD

پروفیل UD را می توان همتای سقفی پروفیل UW دانست. این پروفیل به شکل یو بوده و در پیرامون سقف کاذب استفاده می شود.

کاربردهای UD:

• تعریف تراز و کلاف بندی دور تا دور سقف کاذب
• نگهداری انتهای پروفیل های CD
• ایجاد اتصال تمیز بین سقف کاذب و دیوارهای اطراف

UD کمک می کند تا سقف کاذب در مرز اتصال به دیوار، خطی صاف و زیبا داشته باشد و نیروها به خوبی به دیواره ها منتقل شوند.

    پروفیل CD

پروفیل CD مهم ترین عضو سازه ای در سقف کاذب کناف است. این پروفیل معمولا به صورت افقی نصب می شود و به کمک آویزها به سازه اصلی متصل می گردد.

نقش های CD:

• حمل وزن صفحات سقفی، عایق ها و تجهیزات نصب شده روی سقف (در حد مجاز)
• انتقال بار به سازه اصلی از طریق آویزها و اتصالات مناسب
• ایجاد شبکه منظم برای پیچ کردن صفحات سقف

ترکیب اصولی پروفیل های CD و UD، اسکلت اصلی سقف کاذب را شکل می دهد؛ هرگونه خطا در فواصل، تراز یا کیفیت اتصال این پروفیل ها مستقیما روی ظاهر نهایی سقف اثر می گذارد.

در برخی پروژه ها، مخصوصا بخش های تقویتی دیوار کناف، آگاهی از قیمت قوطی ۴×۴ برای محاسبه هزینه های سازه پشتیبان ضروری است.

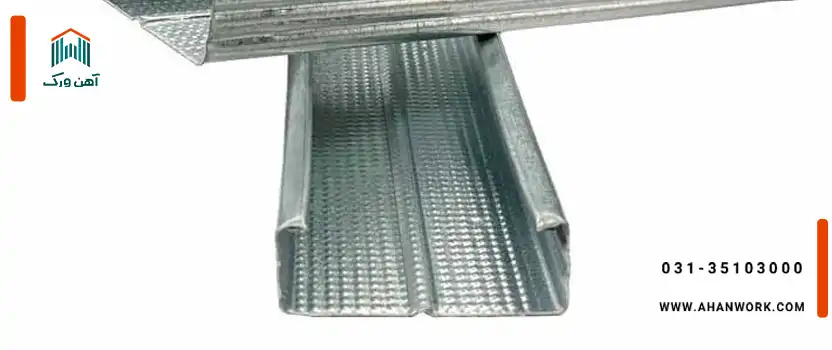

    تفاوت بین پروفیل های کناف سقفی و دیواری

اگرچه همه این پروفیل ها از نظر جنس و روش تولید مشابه اند، اما چند تفاوت کلیدی بین پروفیل های سقفی و دیواری وجود دارد:

• فرم مقطع
  پروفیل های دیواری (UW و CW) برای تحمل بارهای عمودی و ضربه های جانبی طراحی شده اند، در حالی که پروفیل های سقفی (UD و CD) برای تحمل بارهای یکنواخت سطحی و کنترل خمش در دهانه های افقی بهینه شده اند.
• نحوه اتصال
  در دیوارها، پروفیل ها بیشتر به کف و سقف پیچ می شوند، اما در سقف ها، اتصال CD به سازه اصلی با آویز انجام می گیرد که نیازمند طراحی و اجرای دقیق تری است.
• الگوی قرارگیری
  دیوارها عموما ترکیب UW در بالا و پایین و CW در میانه هستند، اما سقف ها ترکیب UD در پیرامون و CD به صورت شبکه ای در سطح داخلی را به کار می گیرند.

   کاربردهای پروفیل کناف در ساختمان سازی

    استفاده در سقف های کاذب

یکی از رایج ترین کاربردهای پروفیل کناف، اجرای سقف های کاذب است؛ از سقف های ساده و مسطح گرفته تا طرح های چندسطحی، منحنی و دکوراتیو.

در سقف کاذب، پروفیل های UD و CD وظایف زیر را بر عهده دارند:

• ایجاد قاب پیرامونی سقف و تعریف تراز نهایی
• تشکیل شبکه مشبک برای تحمل بار صفحات و عایق ها
• فراهم کردن فضای خالی برای عبور کانال های تهویه، کابل ها و لوله ها
• امکان نصب انواع نورپردازی توکار و خطی

اگر پروفیل ها درست طراحی و اجرا شوند، سقف کناف در برابر ترک، افتادگی و تاب برداشتن مقاوم خواهد بود و سال ها ظاهر خود را حفظ می کند.

    استفاده در دیوارهای جداکننده

دیوارهای جداکننده کناف، جایگزینی سبک و هوشمند برای دیوارهای سنتی هستند. در این دیوارها، پروفیل های UW و CW نقش اصلی را بازی می کنند:

• کاهش بار مرده ساختمان به دلیل استفاده از مقاطع سبک
• امکان ایجاد فضاهای جدید بدون فشار اضافی بر سازه
• فراهم کردن شرایط عایق بندی صوتی با قرار دادن لایه های عایق بین پروفیل ها
• اجرای سریع با کمترین میزان نخاله و کثیف کاری

دیوارهای کناف با استفاده حرفه ای از پروفیل ها، می توانند علاوه بر تفکیک فضاها، به عنوان بستری برای نصب درب، پنجره داخلی، شیشه ها و حتی کابینت ها (در صورت طراحی صحیح) عمل کنند.

    نقش پروفیل ها در اجرای طرح های دکوراتیو

هرجا طرحی پیچیده، منحنی یا چندسطحی در کناف می بینید، مطمئن باشید که در زیر آن، پروفیل ها نقش اصلی را بازی کرده اند.

در طرح های دکوراتیو:

• پروفیل ها فرم کلی حجم را تعیین می کنند؛ از قاب بندی های ساده تا قوس های نرم و حجم های سه بعدی
• امکان اجرای نورمخفی، نورهای خطی و قاب های نوری فراهم می شود
• با برش و شکل دهی صحیح پروفیل ها، می توان فرم هایی ساخت که در نگاه اول غیرممکن به نظر می رسند

در این بخش، مهارت مجری در کنار کیفیت پروفیل، تعیین کننده است؛ پروفیل نامرغوب یا اجرای غیرحرفه ای در کارهای دکوراتیو، خیلی زود خود را با ترک خوردن و موج دار شدن نشان می دهد.

    کاربرد در پروژه های تجاری و مسکونی

پروفیل کناف تنها برای پروژه های لوکس نیست. از یک واحد مسکونی کوچک تا مجتمع های تجاری و اداری بزرگ، همه می توانند از مزایای آن بهره مند شوند:

در پروژه های مسکونی:

• سبک سازی سازه و کاهش هزینه های فونداسیون و اسکلت در طراحی های جدید
• امکان تغییر چیدمان داخلی واحدها بدون تخریب سنگین
• بهبود آکوستیک فضا بین واحدها و اتاق ها

در پروژه های تجاری و اداری:

• سرعت بالا در آماده سازی فضا برای بهره برداری
• امکان عبور حجم زیاد تاسیسات در سقف های کاذب
• ایجاد فضاهای انعطاف پذیر که در آینده قابل تغییر و تقسیم بندی مجدد هستند

   مزایا و معایب استفاده از پروفیل کناف

    مزایای فنی و اقتصادی

استفاده از پروفیل کناف در سیستم های سبک، هم از نظر فنی و هم اقتصادی توجیه پذیر است:

مزایای فنی:

• وزن کم در عین حفظ مقاومت مناسب برای بارهای طراحی
• رفتار قابل پیش بینی در برابر زلزله به دلیل سیستم سبک و قابل انعطاف
• امکان تقویت موضعی در بخش هایی که بار بیشتری دارند (مثلا محل نصب کابینت)
• مقاومت بهتر در برابر رطوبت و خوردگی نسبت به زیرسازی های چوبی یا فلزات بدون پوشش

مزایای اقتصادی:

• کاهش هزینه نیروی انسانی به دلیل سرعت بالای اجرا
• کاهش زمان خواب سرمایه، چون فضا زودتر آماده بهره برداری می شود
• کاهش هزینه های ساخت در مقایسه با دیوارهای سنگین سنتی در بسیاری از پروژه ها
• کاهش هزینه تعمیرات و تغییرات آینده، چون سیستم خشک و قابل باز شدن است

    معایب و محدودیت ها

هیچ سیستمی بدون محدودیت نیست و پروفیل کناف نیز استثنا نیست. شناخت این محدودیت ها شرط استفاده درست است:

• حساسیت بیشتر به اجرای غیر استاندارد
  اگر فواصل، اتصالات یا ضخامت پروفیل ها درست رعایت نشود، دیوار و سقف دچار ترک، لرزش یا صدا خواهد شد.
• محدودیت در تحمل بارهای سنگین
  پروفیل های کناف برای بارهای مشخص طراحی شده اند. آویزان کردن اجسام بسیار سنگین بدون پیش بینی سازه تقویتی، می تواند خطرناک باشد.
• نیاز به نیروی متخصص
  ظاهر ساده سیستم گاهی باعث می شود افراد غیرمتخصص وارد کار شوند؛ اما اجرای حرفه ای پروفیل ها نیازمند آموزش و تجربه است.
• حساسیت به رطوبت شدید و محیط های باز
  هرچند پروفیل ها گالوانیزه هستند، اما استفاده در فضاهای بسیار مرطوب یا در معرض هوای آزاد، نیازمند جزئیات ویژه و کنترل دقیق است.

برای بخش هایی از زیرسازی یا تقویت سازه ای، برخی پیمانکاران به جای مقاطع سنگین تر، اقدام به خرید پروفیل ۳۰*۶۰ می کنند تا وزن کمتر و نصب سریع تر را تجربه کنند.

   نکات مهم در نصب و اجرای پروفیل کناف

    استانداردها و اصول نصب

برای اینکه پروفیل کناف طبق انتظار عمل کند، چند اصل کلی باید رعایت شود:

• استفاده از پروفیل های استاندارد و دارای ضخامت و پوشش مناسب
• رعایت فواصل مجاز بین پروفیل ها بر اساس نوع سیستم (دیوار یا سقف) و تعداد لایه های صفحه
• استفاده از نوار عایق در زیر پروفیل های پیرامونی جهت کاهش انتقال صوت و ارتعاش
• تراز بودن کامل پروفیل ها در سه بعد؛ کوچک ترین خطا در تراز، در نهایت روی سطح نهایی دیده می شود
• پیچ کاری با فاصله مناسب و استفاده از پیچ های تایید شده برای سیستم کناف

    ابزارها و تجهیزات مورد نیاز

اجرای درست پروفیل کناف، علاوه بر دانش، به ابزار مناسب هم نیاز دارد. مهم ترین ابزارها عبارتند از:

• متر، ریسمان کار، تراز لیزری یا شاقول برای تعیین خطوط و ترازها
• قیچی پروفیل بر یا سنگ فرز با دیسک مناسب برای برش تمیز پروفیل ها
• دریل و پیچ گوشتی برقی یا شارژی برای سوراخ کاری و پیچ کاری سریع
• انبر، گیره و ابزارهای دستی برای تنظیم و نگهداری مقاطع هنگام نصب
• وسایل ایمنی مانند عینک، دستکش، گوشی محافظ صدا و ماسک تنفسی

داشتن ابزار حرفه ای، علاوه بر افزایش سرعت، دقت اجرا را بالا برده و از آسیب به پروفیل ها و صفحات جلوگیری می کند.

    خطاهای رایج در اجرای پروفیل کناف

بسیاری از مشکلاتی که بعدها در دیوار یا سقف کناف دیده می شود، ریشه در خطاهای مرحله زیرسازی دارد. برخی از رایج ترین این خطاها عبارتند از:

• استفاده از پروفیل نامرغوب یا با ضخامت کمتر از حد استاندارد
• رعایت نکردن فواصل مجاز بین پروفیل ها و افزایش دلخواه فاصله ها برای کاهش مصرف مصالح
• برش های ناهموار و کرکره ای که باعث عدم اتصال صحیح و ایجاد نقاط ضعف می شوند
• عدم استفاده از نوار عایق زیر پروفیل های پیرامونی که منجر به انتقال بیشتر صوت و لرزش می شود
• سفت نکردن کامل پیچ ها یا استفاده از پیچ های نامناسب
• بی توجهی به تراز بودن پروفیل ها، به خصوص در سقف های کاذب، که نتیجه آن موج دار شدن سطح نهایی است
• عدم پیش بینی تقویت در نواحی ای که قرار است بار متمرکز بیشتری تحمل شود، مثل محل نصب روشویی، رادیاتور یا کابینت دیواری

شناخت این خطاها و پرهیز از آن ها، تفاوت اصلی بین یک کار معمولی و یک اجرای حرفه ای است که سال ها بدون مشکل دوام می آورد.
