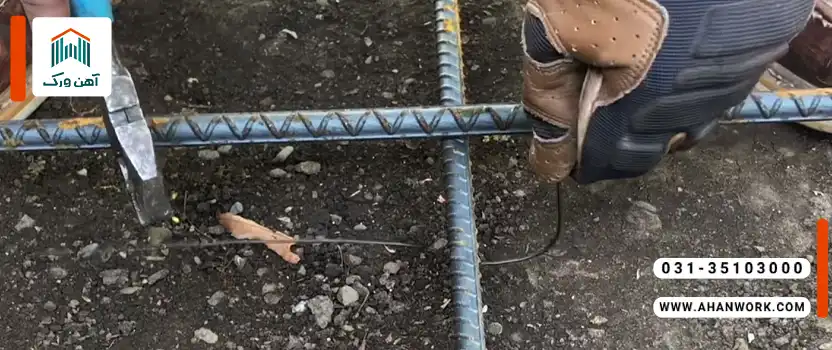

میلگرد ممان منفی چیست؟

میلگرد ممان منفی یکی از مهم ترین اجزای آرماتوربندی در سازه های بتنی است؛ عنصری ظریف اما تأثیرگذار که رفتار سازه را در لحظات بحرانی کنترل می کند. هرگاه سازه در نقطه ای دچار کشش در قسمت بالایی خود شود، بتن به تنهایی قادر به مقابله با این نیرو نیست و همین جاست که میلگرد ممان منفی وارد صحنه می شود. این میلگرد، همچون عضوی محافظ، در ناحیه ای قرار می گیرد که بیشترین احتمال ترک خوردگی و گسیختگی بتن وجود دارد و با نقش آفرینی درست، پایداری و دوام سازه را تضمین می کند.

در طراحی نواحی ممان منفی، انتخاب نوع و سایز مناسب آرماتور اهمیت زیادی دارد و معمولاً مهندسان برای تصمیم گیری دقیق، نگاهی به قیمت آهن آلات و شرایط اقتصادی پروژه نیز دارند.

تعریف ممان منفی در سازه

ممان منفی به حالتی گفته می شود که در آن، ناحیه کششی عضو سازه ای در قسمت بالا قرار می گیرد. بر خلاف تصور رایج، کشش همیشه در پایین تیر یا دال رخ نمی دهد؛ بلکه در نقاطی مانند تکیه گاه ها، رفتار سازه تغییر می کند و الگوی نیروها وارونه می شود. در چنین شرایطی، محور خنثی نیز جابه جا شده و بتن بخش بالایی تحت تنش کششی قرار می گیرد. این پدیده یکی از اصول بنیادی تحلیل سازه است و مهندسان با شناخت آن می توانند آرمیچر مناسب و کافی برای حفظ استحکام ارائه دهند.

ممان منفی در تیرها و دال ها

در تیرها، ممان منفی معمولاً در نزدیکی تکیه گاه ها رخ می دهد؛ جایی که عضو تمایل دارد در خلاف جهت خمش میانه دهانه تغییر شکل دهد. این تغییر رفتار باعث افزایش کشش در الیاف بالایی تیر می شود.
در دال های بتنی، مخصوصاً دال های پیوسته، ممان منفی در نواحی میانی بین دو دهانه متوالی یا روی تیرهای میانی نمایان می شود. این حالت باعث می شود که سطح رویی دال نیازمند تقویت بیشتری باشد تا در برابر ترک خوردگی های زودهنگام مقاومت خود را از دست ندهد.

تفاوت ممان مثبت و ممان منفی

ممان مثبت زمانی ایجاد می شود که کشش در پایین عضو باشد، یعنی جایی که معمولاً خمش تیر باعث کشیده شدن الیاف پایینی می شود. در مقابل، ممان منفی زمانی رخ می دهد که کشش به قسمت بالایی انتقال پیدا کند.
در ممان مثبت، میلگردها در پایین قرار می گیرند؛ اما در ممان منفی، میلگرد باید در بالای تیر یا دال قرار گیرد. تفاوت در محل کشش، تفاوت در محل قرارگیری میلگرد را به دنبال دارد و همین نکته ساده، تأثیر زیادی در عملکرد سازه و جلوگیری از ترک دارد.

هنگام تقویت نواحی کششی بالا، استفاده از آرماتور استاندارد ضروری است و بررسی قیمت میلگرد می تواند در برآورد هزینه اجرای صحیح آرماتوربندی نقش مؤثری داشته باشد.

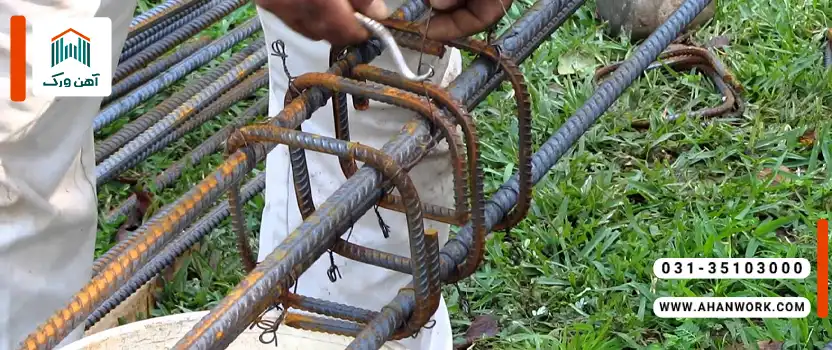

نقش میلگرد ممان منفی در سازه

نقش میلگرد ممان منفی تنها محدود به تقویت عضو نیست، بلکه عملکرد کلی سازه را در برابر بارهای وارده تثبیت می کند. نبود این میلگرد یا اجرای ناقص آن باعث ایجاد ترک های عمیق، افت توان سازه ای و حتی تغییر شکل های غیرقابل کنترل خواهد شد.

جلوگیری از ترک خوردگی در ناحیه کششی بالا

بتن به طور طبیعی در برابر نیروهای کششی ضعیف است و هنگامی که در اثر ممان منفی کشش در قسمت بالا جمع شود، ترک های سطحی و سپس ترک های عمیق پدیدار می شوند. میلگرد ممان منفی با حضور در این ناحیه، کشش موجود را جذب کرده و از انتشار ترک جلوگیری می کند. این عملکرد، علاوه بر زیبایی ظاهری سازه، از نفوذ رطوبت و عوامل مخرب به داخل بتن نیز جلوگیری می کند.

افزایش مقاومت خمشی سازه

میلگرد ممان منفی توان خمشی عضو را افزایش می دهد، مخصوصاً در نقاط حساسی که بیشترین خمش وارونه ایجاد می شود. این میلگرد با ایجاد پیوستگی بهتر میان بتن و فولاد، سختی عضو را افزایش داده و مانع از تغییر شکل های غیرقابل پیش بینی می شود. در سازه های چنددهانه، این موضوع اهمیت دوچندان پیدا می کند و نبود تقویت کافی در ناحیه ممان منفی می تواند کل سیستم سازه ای را دچار مشکل کند.

محل قرارگیری میلگرد ممان منفی

محل قرارگیری صحیح میلگرد ممان منفی یک اصل حیاتی است. این میلگرد باید درست در جایی باشد که تحلیل سازه نشان می دهد بیشترین تنش کششی در بالا موجود است. هرگونه خطا در جایگذاری می تواند عملکرد مورد انتظار را مختل کند.

در نواحی تکیه گاه تیرها

در تیرها، میلگرد ممان منفی در بالای مقطع و به خصوص در نواحی نزدیک به تکیه گاه قرار می گیرد. این موقعیت معمولاً شامل چند ده سانتی متر قبل و بعد از نقطه اتصال تیر به ستون یا تیر دیگر است. در این ناحیه، تمرکز تنش ها زیاد بوده و نیاز به تقویت جدی وجود دارد.

در سقف های تیرچه بلوک، کامپوزیت و دال های بتنی

در سقف های تیرچه بلوک، میلگرد ممان منفی معمولاً روی بلوک ها و تکیه گاه های میانی قرار می گیرد.
در سقف های کامپوزیت، هرچند رفتار سازه ای متفاوت است، اما همچنان در ناحیه اتصال تیر فرعی به تیر اصلی نیاز به قرارگیری میلگرد تقویتی وجود دارد.
در دال های بتنی، میلگردهای فوقانی در نواحی میانی دهانه ها و روی تیرهای میانی بر اساس تحلیل سازه ای تعیین می شوند. اهمیت این میلگردها در دال های دوطرفه دوچندان است.

یکی از سایزهای رایج در آرماتوربندی بخش های فوقانی تیرها، میلگرد سایز ده است و آگاهی از قیمت میلگرد ۱۰ به پیش بینی هزینه های تقویتی کمک می کند.

نحوه آرماتوربندی میلگرد ممان منفی

آرماتوربندی میلگرد ممان منفی ظرافت های خاص خود را دارد. رعایت فاصله، طول مهاری، پوشش بتنی و نحوه اتصال به میلگردهای اصلی از مهم ترین نکات اجرای صحیح آن است.

طول مهاری موردنیاز

طول مهاری همان طولی است که میلگرد باید در بتن قرار گیرد تا بتواند نیرو را به طور کامل منتقل کند. در میلگردهای ممان منفی این طول حتی اهمیت بیشتری دارد، زیرا بیشترین کشش در ناحیه اتصال اتفاق می افتد. طول مهاری کافی باعث جلوگیری از لغزش، کندشدگی یا جداشدگی میلگرد خواهد شد.

الزامات اجرایی و نکات فنی

در اجرای میلگرد ممان منفی باید مواردی مانند پوشش بتنی کافی، جلوگیری از خم خوردگی های غیر استاندارد، اتصال صحیح به میلگردهای فوقانی و کنترل فاصله ها با دقت رعایت شود. اجرای اشتباه آن می تواند اثر تقویتی میلگرد را بی نتیجه کند. همچنین استفاده از اسپیسرهای مناسب برای حفظ فاصله از سطح بتن ضروری است.

استانداردها و آیین نامه های مربوط

استانداردهایی مانند آیین نامه بتن ایران (آبا)، ACI و Eurocode معیارهای دقیق و مشخصی برای مقدار، محل قرارگیری، طول مهاری و نحوه اتصال میلگردهای ممان منفی ارائه داده اند. این دستورالعمل ها با هدف افزایش مقاومت خمشی و جلوگیری از ترک خوردگی تدوین شده و رعایت آن ها تضمین کننده ایمنی سازه است.

محاسبه مقدار میلگرد ممان منفی

محاسبه صحیح مقدار میلگرد ممان منفی، یکی از مراحل کلیدی طراحی سازه ای است. این محاسبات شامل انتخاب قطر مناسب، تعداد میلگردها و سطح مقطع فولاد موردنیاز است که بر اساس بارهای وارده و تحلیل خمشی انجام می شود.

عوامل مؤثر در انتخاب قطر میلگرد

قطر میلگرد بر اساس شدت خمش، ابعاد عضو سازه ای، نوع سقف و نوع بارگذاری تعیین می شود. تمایل طراحان این است که قطر میلگرد در حدی باشد که هم نیاز سازه پاسخ داده شود و هم تراکم آرماتور بیش از حد نشود.

نحوه تعیین تعداد و سطح مقطع لازم

پس از انتخاب قطر مناسب، سطح مقطع فولاد موردنیاز محاسبه شده و به تعداد میلگرد تبدیل می شود. این تعداد باید به گونه ای باشد که توزیع آن ها در عرض مقطع یکنواخت بوده و از تمرکز نیرو جلوگیری کند. در مواردی که سطح مقطع موردنیاز زیاد است، ترکیب چند میلگرد با قطرهای متفاوت به کار می رود.

در بسیاری از دال ها و تیرهای بتنی، میلگرد سایز دوازده برای ممان منفی استفاده می شود و اطلاع از قیمت میلگرد ۱۲ برای مدیریت اقتصادی پروژه اهمیت ویژه ای دارد.

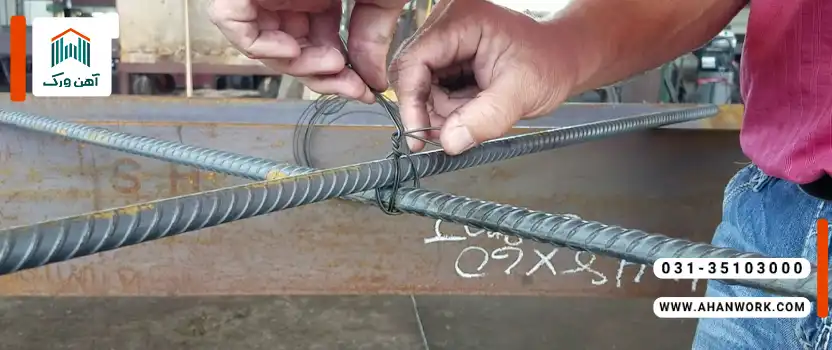

اشتباهات رایج در اجرای میلگرد ممان منفی

اجرای نادرست میلگرد ممان منفی می تواند خسارات جدی وارد کند و عملکرد کل سازه را دچار اختلال نماید. شناخت اشتباهات رایج کمک می کند تا از تکرار آن ها جلوگیری شود.

کاهش طول مهاری

یکی از رایج ترین خطاها، کوتاه کردن طول مهاری است که سبب می شود میلگرد نتواند به طور کامل با بتن درگیر شود. این مشکل معمولاً در تیرهای کوتاه یا در سقف های تیرچه بلوک مشاهده می شود و خطر لغزش یا گسیختگی را افزایش می دهد.

قرارگیری اشتباه در ارتفاع دال یا تیر

اگر میلگرد ممان منفی به جای سطح فوقانی، کمی پایین تر قرار گیرد، عملکرد مقاومتی آن کاهش چشمگیری خواهد داشت. این موضوع عمدتاً به دلیل استفاده نکردن از اسپیسر مناسب یا بی دقتی مجریان اتفاق می افتد.

استفاده از میلگرد با قطر نامناسب

استفاده از میلگردی با قطر کمتر یا بیشتر از مقدار موردنیاز می تواند مشکلات جدی ایجاد کند. قطر کم باعث کاهش ظرفیت خمشی، و قطر زیاد باعث تراکم بیش از حد آرماتور و مشکلات بتن ریزی می شود.
