کمانش تیرآهن چیست؟ آشنایی با خمیدگی تیرآهن

کمانش تیرآهن یکی از آن پدیده های خاموش در سازه است؛ آرام آغاز می شود، بی صدا پیش می رود و اگر به موقع دیده نشود، می تواند ایستایی یک ساختمان را زیر سؤال ببرد. برخلاف شکست های ناگهانی، کمانش اغلب با تغییر شکل تدریجی همراه است؛ خمیدگی ای که از دل فشار متولد می شود و اگر مهار نشود، راه خود را تا تخریب باز می کند. در این مقاله، از زاویه نگاه یک متخصص سئو و سازه، به سراغ مفهوم کمانش می رویم؛ نه فقط برای تعریف آن، بلکه برای فهم ریشه ها، نشانه ها و راه های پیشگیری.

کمانش تیرآهن فقط به طراحی سازه مربوط نمی شود، بلکه نوسانات قیمت آهن هم باعث می شود برخی مجریان به سراغ مقاطع ضعیف تر بروند و همین تصمیم های اقتصادی، ریسک ناپایداری سازه را بالا می برد.

کمانش تیرآهن به چه معناست؟

کمانش یعنی ناپایداری عضو تحت فشار. زمانی رخ می دهد که یک تیر یا ستون فولادی، پیش از آن که به مقاومت نهایی مصالح برسد، به صورت جانبی یا کلی تغییر شکل می دهد. در واقع، سازه «کم می آورد» نه به خاطر ضعیف بودن فولاد، بلکه به دلیل از دست دادن تعادل هندسی. این اتفاق معمولاً در اعضای لاغر و بلند دیده می شود؛ جایی که نسبت طول به سطح مقطع زیاد است و کوچک ترین عدم تقارن، بزرگ می شود.

تفاوت کمانش با خمش معمولی تیرآهن

خمش معمولی نتیجه بارگذاری خمشی است؛ تیر تحت بار عمودی خم می شود اما هنوز در محدوده رفتار قابل پیش بینی قرار دارد. کمانش اما داستان دیگری است: عضو تحت فشار محوری قرار می گیرد و به جای کوتاه شدن یکنواخت، ناگهان به یک سمت می پیچد یا خم می شود. خمش، پاسخ طبیعی تیر به بار است؛ کمانش، فریاد ناپایداری آن.

وقتی مهندس سازه انتخاب مقطع را بر اساس محاسبات انجام می دهد، دیگر صرفاً قیمت تیرآهن کیلویی معیار تصمیم نیست، بلکه مقاومت در برابر کمانش به عامل اصلی تبدیل می شود.

چرا تیرآهن دچار کمانش می شود؟

تأثیر بار فشاری بر تیرآهن

بار فشاری، بازیگر اصلی این صحنه است. هرچه نیروی فشاری افزایش پیدا کند، تیرآهن بیشتر به مرز ناپایداری نزدیک می شود. نکته مهم اینجاست که کمانش می تواند در تنش هایی بسیار کمتر از مقاومت تسلیم فولاد اتفاق بیفتد؛ یعنی عضو هنوز «قوی» است، اما شکلش دیگر پایدار نیست.

نقش طول تیر در ایجاد کمانش

طول آزاد عضو مثل اهرم عمل می کند. تیرآهن های بلندتر، تمایل بیشتری به کمانش دارند، چون کوچک ترین انحراف اولیه در طول زیاد، چند برابر دیده می شود. به همین دلیل است که مهاربندی و کاهش طول مؤثر عضو، یکی از کلیدی ترین راهکارهای کنترل کمانش محسوب می شود.

اثر کیفیت متریال و نوع مقطع

فولادی با مدول الاستیسیته پایین تر یا مقاطعی با جان و بال نازک، زودتر وارد فاز ناپایداری می شوند. مقطع تیرآهن تنها یک شکل هندسی نیست؛ شخصیت سازه است. انتخاب مقطع مناسب، یعنی انتخاب آینده ای امن تر برای ساختمان.

اهمیت شرایط تکیه گاهی

نحوه اتصال تیرآهن به تکیه گاه ها، تعیین می کند عضو چقدر «آزاد» است. تکیه گاه مفصلی، گیردار یا نیمه گیردار، هرکدام طول مؤثر متفاوتی ایجاد می کنند و همین تفاوت، مستقیماً روی بار بحرانی کمانش اثر می گذارد.

در پروژه هایی که ستون ها یا تیرهای اصلی با سایز متوسط اجرا می شوند، بررسی دقیق قیمت هر شاخه تیرآهن ۱۶ در کنار مشخصات فنی آن، نقش مهمی در جلوگیری از کمانش زودرس دارد.

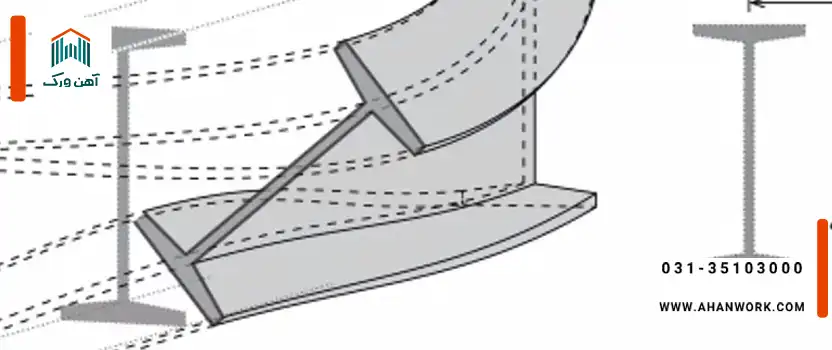

انواع کمانش تیرآهن

کمانش جانبی

در این حالت، تیرآهن علاوه بر خم شدن، دچار پیچش نیز می شود. این نوع کمانش معمولاً در تیرهایی رخ می دهد که بال فشاری آن ها مهار جانبی مناسبی ندارد؛ وضعیتی رایج در سقف ها اگر مهاربندی به درستی اجرا نشود.

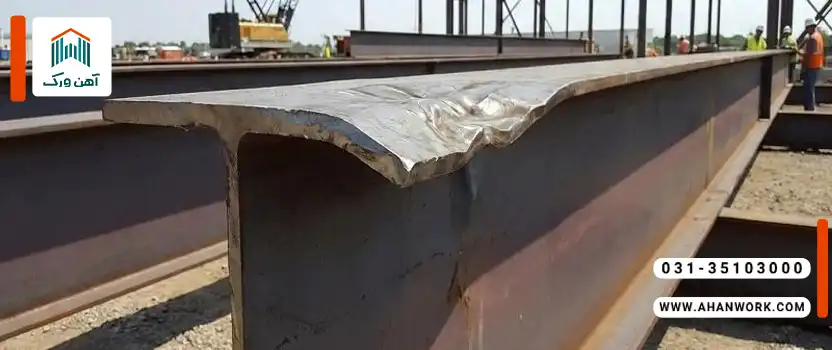

کمانش موضعی

اینجا کل عضو فرو نمی ریزد؛ بلکه بخشی از مقطع، مثل جان یا بال، چین می خورد. مقاطع نازک بیشتر مستعد این نوع کمانش هستند و معمولاً نشانه طراحی یا انتخاب نادرست ضخامت اجزای مقطع است.

کمانش کلی عضو

کلاسیک ترین تصویر کمانش: عضو به صورت یکپارچه خم می شود. این حالت بیشتر در ستون ها یا تیرهای تحت فشار محوری دیده می شود و به شدت به طول مؤثر و شرایط تکیه گاهی وابسته است.

عوامل مؤثر بر خمیدگی تیرآهن

نیروی واردشده و توزیع بار

فقط مقدار نیرو مهم نیست؛ نحوه پخش آن هم تعیین کننده است. بارهای متمرکز یا نامتقارن می توانند نقطه شروع کمانش را جلو بیندازند، حتی اگر مقدار کل بار زیاد نباشد.

ابعاد و سطح مقطع تیرآهن

سطح مقطع بزرگ تر معمولاً مقاومت بیشتری در برابر کمانش ایجاد می کند، اما شکل مقطع نیز حیاتی است. نسبت عرض بال به ضخامت و ارتفاع جان، مستقیماً بر پایداری اثر می گذارد.

مدول الاستیسیته فولاد

هرچه فولاد سخت تر باشد، دیرتر تغییر شکل می دهد. مدول الاستیسیته بالا یعنی مقاومت بیشتر در برابر خمیدگی های ناخواسته، حتی پیش از رسیدن به تنش های بالا.

نحوه اجرا و نصب تیرآهن

حتی بهترین طراحی هم با اجرای ضعیف بی اثر می شود. عدم تراز، جوشکاری نامناسب یا نبود مهاربندی موقت در زمان نصب، می تواند بذر کمانش را از همان روز اول بکارد.

نشانه های کمانش تیرآهن در ساختمان

تغییر شکل ظاهری

اولین هشدار، خمیدگی قابل رؤیت یا پیچش غیرعادی عضو است. این تغییر شکل ها معمولاً تدریجی اند و اگر دیده شوند، هنوز فرصت اصلاح وجود دارد.

ایجاد ترک در سازه

کمانش تیرآهن می تواند تنش های اضافی به دیوارها و دال ها منتقل کند و ترک هایی با الگوی نامعمول ایجاد شود؛ ترک هایی که بیشتر از ظاهرشان خبر می دهند.

کاهش مقاومت سازه

احساس لرزش غیرعادی، افت سختی یا تغییر رفتار سازه زیر بار، از پیامدهای پیشرفته تر کمانش است؛ جایی که دیگر مسئله فقط یک تیر نیست، بلکه کل سیستم درگیر شده است.

برای دهانه های بلندتر که احتمال کمانش جانبی بیشتر است، انتخاب درست مقطع و مقایسه قیمت یک شاخه تیرآهن ۱۸ می تواند تعادل مناسبی بین ایمنی سازه و هزینه نهایی پروژه ایجاد کند.

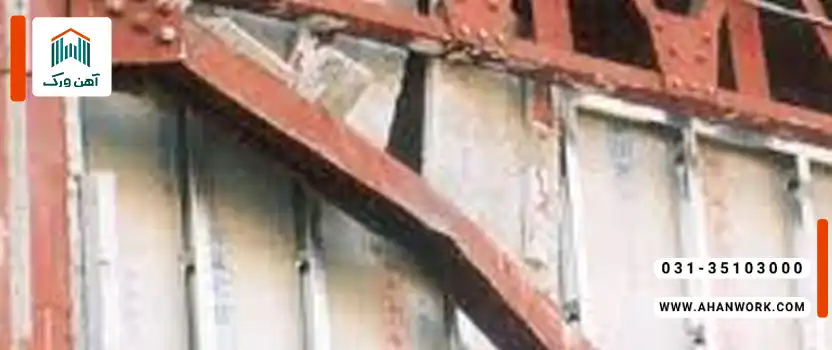

روش های جلوگیری از کمانش تیرآهن

انتخاب مقطع مناسب

انتخاب تیرآهن باید بر اساس محاسبات دقیق و نه صرفاً تجربه انجام شود. مقطعی که برای دهانه کوتاه جواب می دهد، الزاماً برای دهانه بلند مناسب نیست.

مهاربندی صحیح

مهاربندی جانبی، مثل ستون فقرات برای تیر است. با مهار مناسب بال فشاری، می توان احتمال کمانش جانبی را به شدت کاهش داد.

کاهش طول آزاد تیر

افزودن تکیه گاه های میانی یا اتصال مناسب به اجزای مجاور، طول مؤثر عضو را کم می کند و به همان نسبت، بار بحرانی کمانش را بالا می برد.

رعایت اصول طراحی سازه

طراحی باید بر پایه آیین نامه و تحلیل دقیق باشد، نه حدس و گمان. در این مسیر، استفاده از نرم افزارهایی مانند ETABS و SAP2000 که توسط شرکت Computers and Structures, Inc. توسعه یافته اند، به مهندسان کمک می کند رفتار واقعی سازه را پیش بینی کنند.

محاسبه کمانش تیرآهن چگونه انجام می شود؟

معرفی فرمول های پایه کمانش

پایه ای ترین رابطه، فرمول اویلر است که بار بحرانی کمانش را بر اساس مدول الاستیسیته، ممان اینرسی و طول مؤثر محاسبه می کند. البته در عمل، رفتار واقعی اعضا پیچیده تر از یک فرمول ساده است و باید اثرات لاغری، نقص های اولیه و غیرخطی بودن مصالح هم لحاظ شود.

نقش آیین نامه های ساختمانی

آیین نامه ها با در نظر گرفتن ضرایب اطمینان و رفتار واقعی مصالح، چارچوبی امن برای طراحی ارائه می دهند. پیروی از این دستورالعمل ها یعنی ترجیح خرد جمعی مهندسی بر حدس های فردی.

استفاده از نرم افزارهای تحلیل سازه

تحلیل عددی اجازه می دهد سناریوهای مختلف بارگذاری و مهاربندی بررسی شود. با مدل سازی دقیق، می توان نقاط مستعد کمانش را پیش از اجرا شناسایی و اصلاح کرد؛ کاری که در پروژه های امروزی، یک ضرورت است نه انتخاب.
