محاسبه انواع بارهای وارد بر ساختمان

طراحی سازه بدون درک دقیق نیروهایی که در طول عمر بنا بر آن وارد می شود، چیزی جز حدس مهندسی نیست. محاسبه بارها، زبان مشترک میان معماری، مهندسی سازه و ایمنی است؛ زبانی که به کمک آن می توان رفتار آینده یک ساختمان را پیش بینی کرد. هر تصمیم طراحی، از انتخاب سیستم سازه ای گرفته تا ابعاد اعضا، مستقیماً به برآورد درست بارها وابسته است. وقتی بارگذاری به درستی انجام شود، سازه نه تنها ایمن تر، بلکه اقتصادی تر و پایدارتر خواهد بود، زیرا از اضافه طراحی و اتلاف منابع جلوگیری می شود.

در برآورد دقیق هزینه های سازه، اطلاع از قیمت آهن امروز نقش مهمی در تصمیم گیری درباره انتخاب سیستم سازه ای و بهینه سازی مصرف مصالح دارد.

نقش بارگذاری در ایمنی ساختمان

ایمنی سازه در حقیقت نتیجه تعادل میان مقاومت و بار است. اگر بارها کمتر از واقع برآورد شوند، سازه در شرایط بحرانی دچار آسیب جدی خواهد شد و اگر بیش برآورد شوند، هزینه ساخت به طور غیرضروری افزایش می یابد. بارگذاری دقیق کمک می کند رفتار سازه در برابر رویدادهای پیش بینی پذیر و حتی غیرمنتظره قابل کنترل باشد. این موضوع به ویژه در مناطق لرزه خیز اهمیت بیشتری پیدا می کند، جایی که خطای کوچک در تخمین بار می تواند به پیامدهای بزرگ منجر شود.

استانداردها و آیین نامه های مرتبط

آیین نامه ها نتیجه سال ها تجربه، آزمایش و تحلیل رفتار واقعی سازه ها هستند. این اسناد چارچوبی علمی ارائه می دهند تا مهندسان بتوانند بارها را به صورت یکنواخت و قابل اعتماد محاسبه کنند. رعایت استانداردها علاوه بر افزایش ایمنی، باعث هماهنگی میان پروژه ها و تسهیل فرآیند کنترل و نظارت می شود.

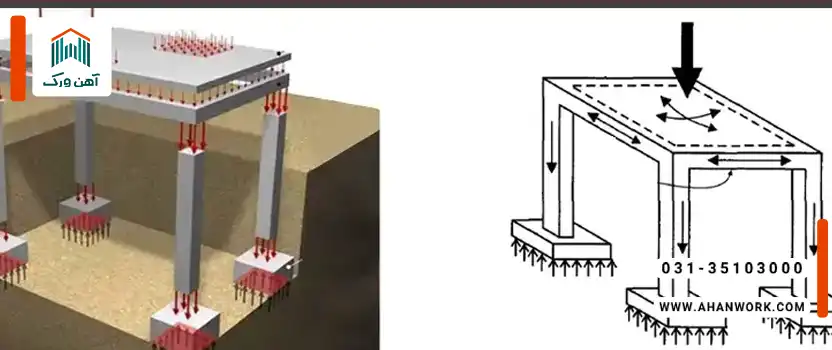

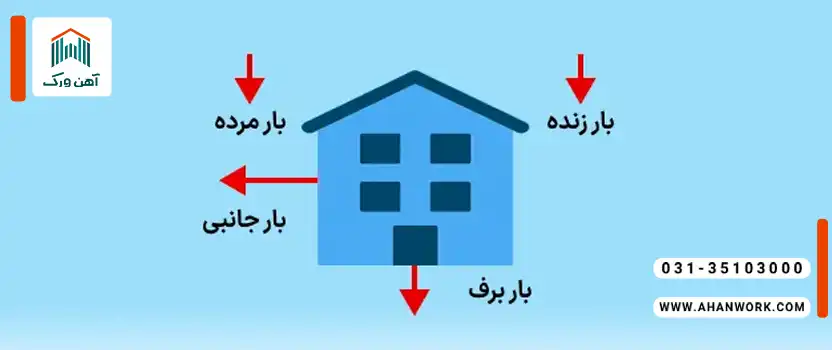

دسته بندی کلی بارهای وارد بر ساختمان

بارهای ثقلی

بارهای ثقلی همان نیروهایی هستند که به صورت عمودی و تحت تأثیر جاذبه به سازه وارد می شوند. این دسته شامل وزن اجزای ثابت ساختمان و بارهای ناشی از حضور انسان ها، تجهیزات و اثاثیه است. شناخت دقیق این بارها پایه طراحی هر سازه ای محسوب می شود.

بارهای جانبی

بارهای جانبی نیروهایی هستند که در راستای افقی به ساختمان وارد می شوند و اغلب عامل اصلی تغییر شکل های بزرگ در سازه به شمار می آیند. باد و زلزله مهم ترین منابع این بارها هستند و کنترل آن ها نیازمند تحلیل دقیق و انتخاب سیستم مقاوم مناسب است.

بارهای محیطی و خاص

برخی بارها وابسته به شرایط محیطی یا ویژگی های خاص پروژه هستند؛ مانند بار برف، تغییرات دما یا نشست زمین. این بارها اگرچه در همه پروژه ها حضور ندارند، اما در صورت وقوع می توانند تأثیر قابل توجهی بر عملکرد سازه داشته باشند.

در مرحله طراحی و تخمین بارهای ثقلی، بررسی نوسانات قیمت میلگرد آجدار می تواند به انتخاب اقتصادی تر مقاطع و مدیریت بهتر بودجه پروژه کمک کند.

محاسبه بار مرده (Dead Load)

اجزای تشکیل دهنده بار مرده

بار مرده شامل وزن تمام اجزای دائمی ساختمان است؛ از اسکلت سازه ای گرفته تا دیوارها، کف سازی ها، تأسیسات ثابت و پوشش ها. این بار در طول عمر سازه تقریباً ثابت باقی می ماند و به همین دلیل پایه بسیاری از محاسبات بعدی محسوب می شود.

روش های محاسبه بار مرده

برای محاسبه دقیق، ابتدا باید وزن واحد مصالح مشخص شود و سپس بر اساس حجم یا سطح هر جزء، بار کل به دست آید. استفاده از جداول وزنی استاندارد باعث می شود محاسبات سریع تر و قابل اعتمادتر انجام شود. در پروژه های بزرگ، این فرآیند معمولاً با مدل سازی دیجیتال تکمیل می شود تا خطای انسانی کاهش یابد.

مثال کاربردی

در یک ساختمان بتنی، وزن دال، تیرها، ستون ها و دیوارهای پیرامونی به صورت جداگانه محاسبه و سپس به عنوان بار گسترده یا متمرکز به مدل سازه ای اعمال می شود. این کار تصویر دقیقی از توزیع واقعی بار در سازه ارائه می دهد.

با توجه به تأثیر مستقیم وزن سازه بر تحلیل بارگذاری، آگاهی از قیمت تیرآهن امروز برای مهندسان و کارفرمایان در برنامه ریزی مالی پروژه اهمیت ویژه ای دارد.

محاسبه بار زنده (Live Load)

تعریف و ویژگی های بار زنده

بار زنده به بارهایی گفته می شود که ماهیت متغیر دارند و بسته به نحوه استفاده از فضا تغییر می کنند. حضور افراد، تجهیزات متحرک و تغییر چیدمان داخلی از مهم ترین منابع این بار هستند. ویژگی اصلی آن ها عدم قطعیت و تغییرپذیری در زمان است.

مقادیر بار زنده در کاربری های مختلف

میزان بار زنده مستقیماً به نوع کاربری وابسته است. فضاهای مسکونی معمولاً بار کمتری نسبت به فضاهای اداری یا تجاری دارند و انبارها یا پارکینگ ها به دلیل تمرکز بار، مقادیر بالاتری را طلب می کنند.

ضرایب کاهش بار زنده

از آنجا که احتمال حضور هم زمان حداکثر بار در تمام فضاها کم است، آیین نامه ها ضرایبی برای کاهش بار زنده ارائه می کنند. استفاده صحیح از این ضرایب باعث می شود طراحی اقتصادی تر و در عین حال ایمن باقی بماند.

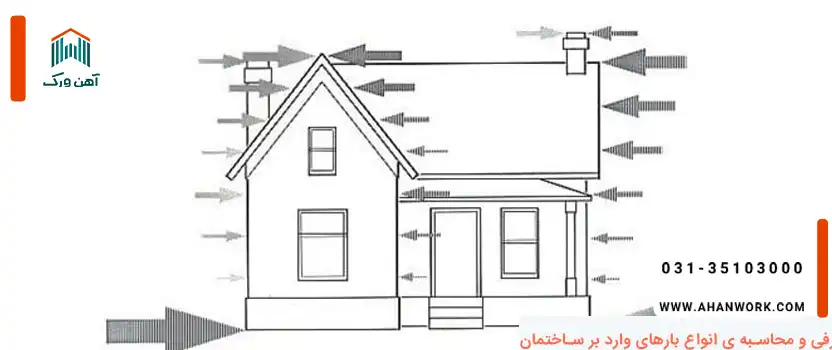

محاسبه بار باد

پارامترهای مؤثر در بار باد

سرعت پایه باد، ارتفاع ساختمان، شکل هندسی و شرایط توپوگرافی از مهم ترین عوامل تعیین کننده شدت بار باد هستند. هرچه ارتفاع سازه بیشتر باشد، اثر باد نیز پیچیده تر و قابل توجه تر خواهد بود.

مراحل محاسبه طبق آیین نامه

ابتدا سرعت مبنای باد تعیین می شود و سپس با اعمال ضرایب مربوط به ارتفاع، شکل و شرایط محیطی، فشار نهایی محاسبه می گردد. این فشار به صورت بار گسترده بر سطوح مختلف سازه اعمال می شود.

اثرات دینامیکی باد

در ساختمان های بلند، باد می تواند باعث ارتعاشات قابل احساس شود. بررسی پاسخ دینامیکی سازه کمک می کند از بروز مشکلاتی مانند خستگی مصالح یا ناراحتی ساکنان جلوگیری شود.

محاسبه بار زلزله

مفاهیم پایه در تحلیل لرزه ای

زلزله نیرویی ناشی از شتاب زمین است که به جرم سازه وابسته است. بنابراین هرچه جرم ساختمان بیشتر باشد، نیروی لرزه ای نیز افزایش می یابد. درک این رابطه پایه انتخاب سیستم سازه ای مناسب است.

روش استاتیکی معادل

در این روش، اثر زلزله به صورت نیروی جانبی معادل در ارتفاع ساختمان توزیع می شود. این روش ساده تر است و برای ساختمان های کوتاه و منظم کاربرد بیشتری دارد.

روش تحلیل دینامیکی

برای سازه های بلند یا نامنظم، تحلیل دینامیکی رفتار واقعی تری از پاسخ سازه ارائه می دهد. در این روش، مودهای ارتعاشی و توزیع جرم نقش تعیین کننده دارند.

سایر بارهای مؤثر در طراحی ساختمان

بار برف

در مناطق سردسیر، تجمع برف می تواند بار قابل توجهی بر سقف وارد کند. شکل بام و احتمال لغزش برف در تعیین مقدار این بار بسیار مؤثر است.

بار حرارتی

تغییرات دما باعث انبساط و انقباض مصالح می شود. اگر این تغییرات در طراحی لحاظ نشود، می تواند منجر به ترک خوردگی یا تنش های اضافی شود.

بار ناشی از نشست

نشست ناهمگون زمین باعث ایجاد تنش های اضافی در سازه می شود. پیش بینی این اثر در طراحی پی و جزئیات سازه ای اهمیت زیادی دارد.

ترکیب بارها در طراحی سازه

مفهوم Load Combination

هیچ باری به تنهایی مبنای طراحی نیست؛ بلکه سازه باید در برابر ترکیب های محتمل بارها بررسی شود. این ترکیب ها شرایط بحرانی را شبیه سازی می کنند تا ایمنی در بدترین حالت تضمین شود.

ترکیبات بار رایج در آیین نامه ها

آیین نامه ها مجموعه ای از ترکیب های استاندارد ارائه می دهند که شامل حالت های مختلف حضور هم زمان بارهای ثقلی و جانبی است. استفاده از این ترکیبات باعث یکپارچگی در فرآیند طراحی می شود.

نرم افزارها و ابزارهای محاسبه بار

معرفی نرم افزارهای رایج

امروزه نرم افزارهای تحلیل سازه امکان مدل سازی دقیق و سریع بارگذاری را فراهم کرده اند. این ابزارها با شبیه سازی رفتار واقعی سازه، دقت محاسبات را به طور چشمگیری افزایش می دهند.

مزایا و محدودیت ها

نرم افزارها سرعت و دقت را بالا می برند، اما وابستگی کامل به آن ها بدون درک مفاهیم پایه می تواند خطرناک باشد. بهترین نتیجه زمانی حاصل می شود که تحلیل عددی با قضاوت مهندسی همراه شود.
