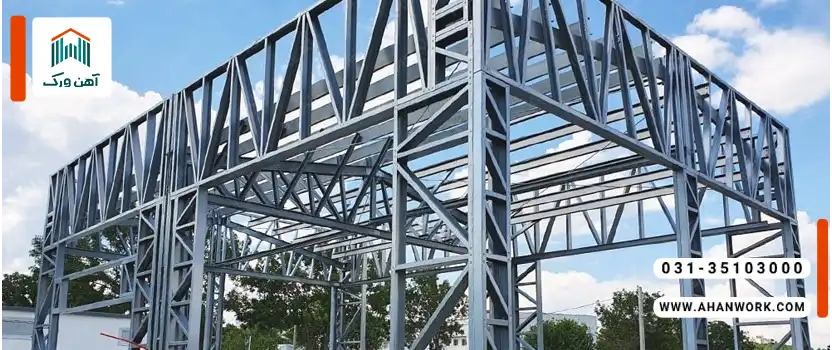

صفر تا صد انواع قاب های ساختمانی

قاب های ساختمانی ستون فقرات هر سازه محسوب می شوند؛ ساختاری پنهان اما حیاتی که ایستایی، ایمنی و دوام یک ساختمان را تضمین می کند. درک درست از انواع قاب ها نه تنها برای مهندسان، بلکه برای کارفرمایان و حتی خریداران ملک نیز اهمیت دارد، زیرا انتخاب سیستم سازه ای مناسب مستقیماً بر هزینه، عملکرد لرزه ای و عمر مفید ساختمان اثر می گذارد. در این راهنمای جامع تلاش شده با نگاهی تحلیلی و کاربردی، مفهوم قاب ساختمانی از پایه تا جزئیات پیشرفته بررسی شود تا مخاطب بتواند تصویری روشن و عملی از این بخش کلیدی مهندسی سازه به دست آورد.

نوسانات قیمت آهن امروز یکی از عوامل مهم در برآورد هزینه اجرای انواع قاب های ساختمانی محسوب می شود و می تواند انتخاب سیستم سازه ای را تحت تأثیر قرار دهد.

قاب ساختمانی چیست؟

قاب ساختمانی مجموعه ای منسجم از اعضای سازه ای است که با همکاری یکدیگر بارهای ثقلی و جانبی را دریافت کرده و به پی منتقل می کنند. این سیستم به نوعی اسکلت ساختمان به شمار می آید و نحوه رفتار سازه در برابر نیروهای مختلف را تعیین می کند. انتخاب نوع قاب نه فقط یک تصمیم فنی، بلکه یک استراتژی مهندسی است که بر معماری، هزینه ساخت و عملکرد بلندمدت بنا تأثیر می گذارد.

تعریف قاب در مهندسی سازه

در ادبیات مهندسی سازه، قاب به سیستمی متشکل از تیرها و ستون ها گفته می شود که از طریق اتصالات صلب یا نیمه صلب به یکدیگر متصل شده اند و توانایی انتقال لنگر، برش و نیروهای محوری را دارند. این تعریف نشان می دهد قاب صرفاً مجموعه ای از اعضا نیست، بلکه یک سیستم تعاملی است که رفتار آن وابسته به سختی اعضا و کیفیت اتصالات است.

نقش قاب در پایداری ساختمان

پایداری یک ساختمان در گرو توانایی آن در کنترل تغییرشکل ها و جلوگیری از ناپایداری کلی است. قاب ها با ایجاد مسیرهای باربری مشخص، مانع از تمرکز تنش و بروز خرابی موضعی می شوند. در برابر زلزله نیز قاب ها با جذب و استهلاک انرژی، از فروپاشی ناگهانی سازه جلوگیری می کنند و به همین دلیل طراحی صحیح آن ها یکی از ارکان ایمنی سازه محسوب می شود.

تفاوت قاب با سایر سیستم های باربر

برخلاف دیوارهای باربر سنتی که انتقال بار را به صورت گسترده انجام می دهند، قاب ها سیستم باربری متمرکز و مهندسی شده ای دارند که امکان ایجاد فضاهای بازتر و انعطاف معماری بیشتری را فراهم می کند. همچنین در مقایسه با سیستم های پوسته ای یا خرپایی، قاب ها رفتار شکل پذیرتری دارند و در ساختمان های شهری کاربرد گسترده تری پیدا کرده اند.

در طراحی قاب های بتنی و کامپوزیت، بررسی روند قیمت میلگرد آجدار کمک می کند تصمیم گیری اقتصادی دقیق تری برای خرید مصالح انجام شود.

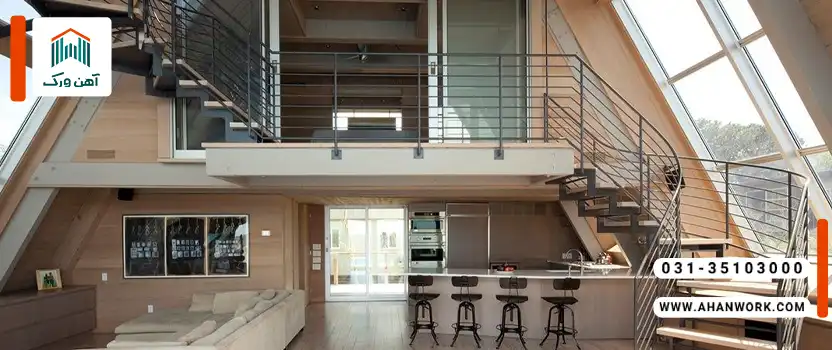

اجزای اصلی قاب های ساختمانی

هر قاب ساختمانی از مجموعه ای از عناصر تشکیل شده که عملکرد هماهنگ آن ها رفتار نهایی سازه را تعیین می کند. شناخت این اجزا کمک می کند درک دقیق تری از نحوه انتقال نیروها و نقاط حساس طراحی به دست آید.

تیرها

تیرها اعضایی افقی هستند که بارهای وارده از سقف و کف را جمع آوری کرده و به ستون ها منتقل می کنند. طراحی صحیح تیرها نه تنها بر مقاومت خمشی اثر دارد، بلکه در کنترل خیز و ارتعاش نیز نقش مهمی ایفا می کند. انتخاب مقطع مناسب و در نظر گرفتن پیوستگی سازه ای، از عوامل کلیدی در عملکرد مطلوب تیرهاست.

ستون ها

ستون ها مسیر اصلی انتقال بار به فونداسیون هستند و رفتار آن ها تأثیر مستقیمی بر ایمنی کلی ساختمان دارد. ستون ها علاوه بر تحمل بارهای فشاری، در برابر کمانش و اثرات لنگر نیز باید مقاوم باشند، به همین دلیل نسبت ابعاد و نحوه مهاربندی آن ها اهمیت ویژه ای دارد.

اتصالات

اتصالات قلب تپنده قاب محسوب می شوند؛ جایی که نیروها بین اعضا منتقل می شود و کوچک ترین ضعف در آن می تواند عملکرد کل سازه را مختل کند. طراحی اتصالات صلب، نیمه صلب یا مفصلی بر اساس سیستم سازه ای انتخاب می شود و کیفیت اجرای آن ها تأثیر مستقیمی بر رفتار لرزه ای دارد.

مهاربندها

مهاربندها اعضایی هستند که برای افزایش سختی جانبی و کنترل تغییرمکان ها به قاب اضافه می شوند. این عناصر با ایجاد مسیرهای مستقیم انتقال نیروهای افقی، نقش مهمی در کاهش دریفت سازه و افزایش پایداری دارند.

دسته بندی قاب های ساختمانی بر اساس مصالح

مصالح به کاررفته در قاب، ویژگی های مکانیکی، وزن و روش اجرای آن را تعیین می کند و به همین دلیل یکی از مهم ترین معیارهای طبقه بندی قاب ها به شمار می رود.

قاب بتنی

قاب های بتنی به دلیل دسترسی آسان به مصالح و عملکرد مناسب در برابر آتش سوزی، در بسیاری از پروژه های ساختمانی رایج هستند. جرم بالای بتن باعث افزایش نیروی زلزله می شود، اما در مقابل سختی و دوام بالایی را فراهم می کند.

قاب فولادی

قاب های فولادی به دلیل نسبت مقاومت به وزن بالا و سرعت اجرای زیاد، گزینه ای ایده آل برای پروژه های بزرگ و زمان حساس محسوب می شوند. شکل پذیری مناسب فولاد نیز عملکرد لرزه ای مطلوبی ایجاد می کند.

قاب چوبی

قاب های چوبی بیشتر در ساختمان های کم ارتفاع و مناطق خاص کاربرد دارند. وزن کم و رفتار انعطاف پذیر از مزایای اصلی آن هاست، اما محدودیت در مقاومت و دوام باعث شده استفاده گسترده ای در سازه های شهری نداشته باشند.

قاب مرکب (کامپوزیت)

در قاب های مرکب از ترکیب بتن و فولاد برای بهره گیری از مزایای هر دو استفاده می شود. این سیستم ها معمولاً سختی و مقاومت بالایی داشته و در ساختمان های مدرن کاربرد زیادی پیدا کرده اند.

انواع قاب ساختمانی بر اساس سیستم باربری

نوع سیستم باربری تعیین می کند که سازه چگونه در برابر نیروهای جانبی واکنش نشان دهد و چه میزان شکل پذیری داشته باشد.

قاب خمشی

قاب خمشی سیستمی است که مقاومت جانبی آن از طریق اتصالات صلب تأمین می شود و توانایی جذب انرژی زلزله را از طریق تغییرشکل های کنترل شده دارد.

قاب خمشی معمولی

این نوع قاب برای مناطق با خطر لرزه ای کمتر مناسب است و جزئیات اجرایی ساده تری دارد، اما شکل پذیری آن محدودتر است.

قاب خمشی متوسط

در این سیستم تعادل مناسبی میان هزینه و عملکرد لرزه ای ایجاد می شود و برای بسیاری از ساختمان های شهری گزینه ای رایج است.

قاب خمشی ویژه

این قاب ها با جزئیات دقیق اجرایی طراحی می شوند تا بیشترین شکل پذیری و جذب انرژی را داشته باشند و معمولاً در مناطق با خطر لرزه ای بالا استفاده می شوند.

قاب مهاربندی شده

در این سیستم مقاومت جانبی عمدتاً توسط مهاربندها تأمین می شود و قاب نقش انتقال بار ثقلی را بر عهده دارد.

مهاربند همگرا

در این نوع مهاربندها اعضا در یک نقطه مشترک به هم می رسند و سختی جانبی بالایی ایجاد می کنند، اما شکل پذیری محدودتری دارند.

مهاربند واگرا

این سیستم با ایجاد ناحیه تسلیم کنترل شده، رفتار لرزه ای شکل پذیرتری ارائه می دهد و از نظر عملکرد لرزه ای پیشرفته تر محسوب می شود.

قاب با دیوار برشی

در این سیستم دیوارهای بتنی یا فولادی بخش عمده نیروهای جانبی را تحمل می کنند و باعث افزایش سختی سازه می شوند.

سیستم دوگانه

سیستم دوگانه ترکیبی از قاب و دیوار برشی یا مهاربند است که با تقسیم وظایف بین اجزا، عملکردی بسیار ایمن و پایدار ایجاد می کند.

مقایسه مزایا و معایب انواع قاب ها

انتخاب قاب مناسب بدون مقایسه دقیق امکان پذیر نیست، زیرا هر سیستم در شرایط مختلف عملکرد متفاوتی دارد.

از نظر هزینه

قاب های بتنی معمولاً هزینه اولیه کمتری دارند، در حالی که قاب های فولادی با وجود هزینه مصالح بالاتر، به دلیل سرعت اجرا ممکن است از نظر اقتصادی رقابتی باشند.

از نظر مقاومت در برابر زلزله

سیستم های شکل پذیر مانند قاب خمشی ویژه و مهاربند واگرا عملکرد لرزه ای بهتری دارند و در مناطق لرزه خیز ترجیح داده می شوند.

از نظر سرعت اجرا

قاب های فولادی و کامپوزیت به دلیل ساخت صنعتی و نصب سریع، زمان اجرای پروژه را به طور محسوسی کاهش می دهند.

از نظر وزن سازه

کاهش وزن سازه باعث کاهش نیروهای زلزله می شود، به همین دلیل قاب های فولادی و چوبی در این زمینه مزیت دارند.

تحلیل تغییرات قیمت تیرآهن امروز برای پروژه هایی که از قاب فولادی استفاده می کنند، نقش مهمی در مدیریت بودجه و زمان بندی خرید مصالح دارد.

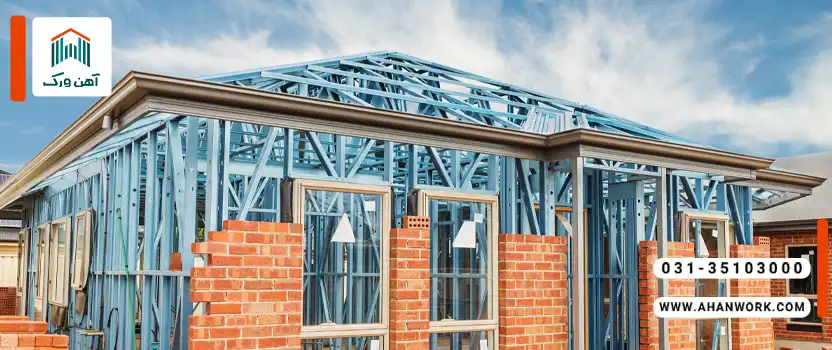

کاربرد هر نوع قاب در ساختمان ها

انتخاب قاب مناسب وابسته به نوع کاربری ساختمان است، زیرا هر کاربری نیازهای عملکردی خاص خود را دارد.

ساختمان های مسکونی

در ساختمان های مسکونی معمولاً قاب های بتنی یا فولادی با سیستم های ترکیبی استفاده می شود تا تعادل مناسبی میان هزینه و ایمنی ایجاد شود.

ساختمان های بلندمرتبه

در سازه های بلند، سیستم های دوگانه و قاب های فولادی یا کامپوزیت به دلیل سختی و مقاومت بالا کاربرد گسترده ای دارند.

سازه های صنعتی

در سازه های صنعتی، دهانه های بزرگ و سرعت ساخت اهمیت زیادی دارد، به همین دلیل قاب های فولادی انتخاب غالب هستند.

نکات مهم در انتخاب نوع قاب ساختمانی

انتخاب سیستم سازه ای تصمیمی چندبعدی است که باید با در نظر گرفتن شرایط فنی، اقتصادی و محیطی انجام شود.

شرایط خاک و اقلیم

نوع خاک، سطح آب زیرزمینی و شرایط اقلیمی می تواند بر انتخاب سیستم سازه ای و نوع فونداسیون اثرگذار باشد.

ارتفاع ساختمان

با افزایش ارتفاع، نیاز به سیستم های سخت تر و پایدارتر بیشتر می شود و معمولاً سیستم های ترکیبی یا ویژه انتخاب می شوند.

الزامات آیین نامه ای

رعایت مقررات ملی ساختمان و آیین نامه های لرزه ای یکی از مهم ترین معیارها در انتخاب سیستم سازه ای است و نمی توان آن را نادیده گرفت.

بودجه پروژه

محدودیت های مالی می تواند دامنه انتخاب را مشخص کند، اما کاهش هزینه نباید به قیمت کاهش ایمنی تمام شود.

اشتباهات رایج در طراحی قاب های ساختمانی

شناخت خطاهای رایج کمک می کند از مشکلات پرهزینه در مراحل اجرا و بهره برداری جلوگیری شود.

انتخاب نادرست سیستم سازه ای

گاهی سیستم سازه ای بدون تحلیل دقیق انتخاب می شود که می تواند باعث افزایش هزینه یا کاهش ایمنی شود.

ضعف در اتصالات

اتصالات نامناسب یکی از مهم ترین دلایل خرابی سازه ها در زلزله است و باید با دقت ویژه طراحی و اجرا شود.

عدم توجه به بارهای جانبی

نادیده گرفتن اثرات باد و زلزله می تواند منجر به تغییرشکل های بیش ازحد و حتی ناپایداری سازه شود.
