بررسی تخصصی انواع سقف ساختمان بتنی و اسکلت فلزی

انتخاب سیستم سقف، تصمیمی صرفاً اجرایی نیست بلکه یکی از نقاط کلیدی در شکل گیری شخصیت سازه به شمار می آید. سقف به عنوان عنصری که بخش قابل توجهی از بار مرده و زنده را منتقل می کند، می تواند بر ابعاد مقاطع سازه ای، رفتار لرزه ای و حتی انعطاف معماری اثر بگذارد. زمانی که نوع سقف به درستی انتخاب شود، هماهنگی میان معماری و سازه به شکل طبیعی رخ می دهد و پروژه از مرحله طراحی تا بهره برداری با چالش های کمتری مواجه خواهد شد.

از منظر سئو محتوایی، پرداختن به این موضوع برای مخاطب ارزشمند است زیرا بسیاری از تصمیمات اشتباه در پروژه های ساختمانی دقیقاً از همین نقطه آغاز می شوند؛ جایی که انتخاب سقف بدون در نظر گرفتن شرایط پروژه انجام می شود. درک اهمیت این انتخاب، دیدی سیستماتیک به طراح و کارفرما می دهد و از هزینه های پنهان آینده جلوگیری می کند.

برای برآورد دقیق هزینه اجرای سقف های فلزی، بررسی روزانه قیمت آهن می تواند نقش مهمی در تصمیم گیری اقتصادی پروژه داشته باشد.

تأثیر سقف بر عملکرد سازه ای

سقف نقش یک دیافراگم افقی را ایفا می کند که نیروهای جانبی را میان اجزای باربر توزیع می کند. صلبیت یا انعطاف این دیافراگم می تواند نحوه انتقال نیروهای زلزله را تغییر دهد و در نتیجه بر شکل پذیری کل سازه اثر بگذارد. به عنوان مثال، سقف های دال یکپارچه معمولاً رفتار دیافراگمی مناسب تری نسبت به سیستم های با اتصالات ضعیف دارند و می توانند توزیع یکنواخت تری از نیروها ایجاد کنند.

افزون بر این، نوع سقف بر ارتعاشات، خیز و حتی آسایش بهره برداران نیز تأثیرگذار است. در ساختمان های با دهانه های بلند، انتخاب نادرست سیستم سقف می تواند منجر به لرزش های محسوس شود که هرچند از نظر سازه ای خطرناک نیست، اما کیفیت بهره برداری را کاهش می دهد.

نقش سقف در هزینه و زمان اجرا

بخش بزرگی از هزینه مستقیم ساخت به اجرای سقف اختصاص دارد و همین موضوع آن را به یکی از عوامل تعیین کننده در برنامه ریزی مالی پروژه تبدیل می کند. سیستم هایی که نیاز به قالب بندی گسترده یا نیروی متخصص ویژه دارند، ممکن است هزینه اولیه بیشتری ایجاد کنند، اما در مقابل می توانند در کاهش وزن سازه یا افزایش سرعت اجرا مزیت داشته باشند.

زمان اجرا نیز به شدت وابسته به نوع سقف است. سیستم های پیش ساخته یا نیمه صنعتی معمولاً باعث کاهش مدت پروژه و در نتیجه کاهش هزینه های غیرمستقیم مانند تجهیز کارگاه می شوند. این موضوع در پروژه های بزرگ یا سرمایه گذاری محور اهمیت دوچندان دارد.

الزامات آیین نامه ای و ایمنی

هر سیستم سقف باید الزامات آیین نامه ای مرتبط با بارگذاری، مقاومت در برابر آتش، صلبیت دیافراگم و جزئیات اجرایی را برآورده کند. رعایت این الزامات نه تنها تضمین کننده ایمنی سازه است، بلکه از بروز مشکلات حقوقی و فنی در آینده جلوگیری می کند.

ایمنی در اجرا نیز موضوعی جدی است. برخی سیستم ها نیازمند کنترل دقیق کیفیت بتن ریزی یا اتصالات هستند و در صورت اجرای غیر اصولی می توانند ریسک های ایمنی ایجاد کنند. بنابراین انتخاب سقف باید هم زمان با بررسی توان اجرایی تیم پروژه انجام شود.

در سیستم های بتنی مانند دال و تیرچه بلوک، نوسانات قیمت میلگرد مستقیماً بر هزینه تمام شده سازه تأثیر می گذارد.

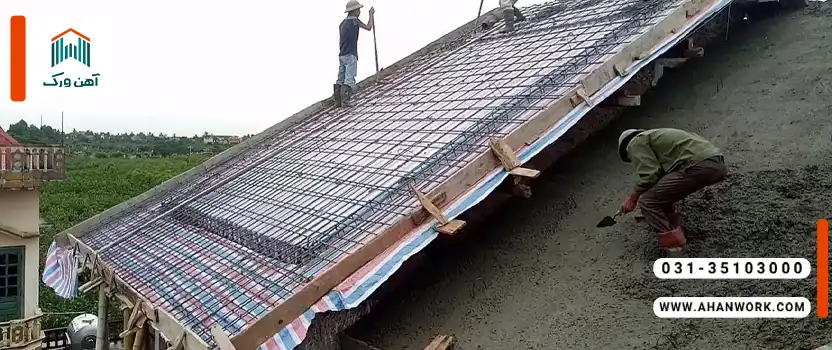

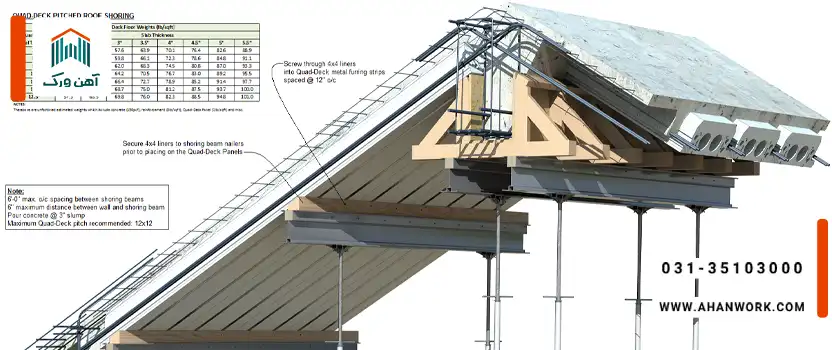

انواع سقف در ساختمان های بتنی

سقف تیرچه بلوک

این سیستم یکی از متداول ترین گزینه ها در ساختمان های بتنی است زیرا ترکیبی از سادگی اجرا و هزینه مناسب را ارائه می دهد. تیرچه ها بار را به تیرها منتقل می کنند و بلوک ها نقش پرکننده دارند، بنابراین وزن نسبت به دال توپر کاهش می یابد.

با وجود مزایای اقتصادی، محدودیت هایی مانند دهانه قابل اجرا و نیاز به کنترل خیز وجود دارد. اجرای صحیح بتن رویه و رعایت فاصله تیرچه ها برای جلوگیری از ترک خوردگی اهمیت زیادی دارد.

سقف دال بتنی (توپر و مجوف)

دال توپر به دلیل یکپارچگی، عملکرد سازه ای بسیار قابل اطمینانی دارد و برای ساختمان های با بارگذاری بالا یا پلان های خاص گزینه ای مناسب محسوب می شود. در مقابل، دال های مجوف با حذف بتن غیرمؤثر وزن را کاهش می دهند و امکان ایجاد دهانه های بزرگ تر را فراهم می کنند.

این سیستم ها معمولاً نیازمند طراحی دقیق تر و قالب بندی حرفه ای هستند، اما در پروژه های بزرگ به دلیل کاهش تعداد ستون ها و افزایش انعطاف معماری بسیار محبوب اند.

سقف وافل

سقف وافل با ایجاد شبکه ای از تیرچه های دوطرفه، ترکیبی از زیبایی معماری و کارایی سازه ای را ارائه می دهد. این سیستم برای دهانه های بزرگ مناسب است و به دلیل حذف بتن در نواحی کم تنش، وزن مرده را کاهش می دهد.

نمای اکسپوز وافل در بسیاری از پروژه های مدرن به عنوان عنصر معماری نیز استفاده می شود و همین موضوع ارزش افزوده طراحی را افزایش می دهد.

سقف کوبیاکس

در این سیستم با استفاده از گوی های توخالی پلاستیکی، بتن غیرمؤثر حذف می شود و دالی سبک تر اما با صلبیت مناسب ایجاد می گردد. نتیجه این فرایند کاهش بار مرده و امکان افزایش دهانه ها بدون افزایش ضخامت سقف است.

کوبیاکس بیشتر در پروژه هایی کاربرد دارد که کاهش وزن سازه و بهبود عملکرد لرزه ای اهمیت بالایی دارد.

سقف یوبوت

یوبوت نیز مشابه دال های مجوف عمل می کند اما از قالب های مکعبی استفاده می شود. این سیستم به ویژه برای سازه هایی با دهانه های بسیار بزرگ و نیاز به کاهش تعداد ستون ها کاربرد دارد.

اجرای دقیق و کنترل کیفیت بتن ریزی در این سیستم اهمیت زیادی دارد تا از ایجاد حفره های ناخواسته یا کاهش مقاومت جلوگیری شود.

در انتخاب سقف های مرکب یا کامپوزیت، تحلیل تغییرات قیمت تیرآهن به مهندسان کمک می کند تا گزینه ای بهینه و مقرون به صرفه انتخاب کنند.

انواع سقف در ساختمان های اسکلت فلزی

سقف کامپوزیت

سقف کامپوزیت با ترکیب بتن و فولاد، رفتاری مرکب ایجاد می کند که باعث افزایش سختی و ظرفیت باربری می شود. برش گیرها نقش کلیدی در انتقال نیرو میان بتن و تیر فولادی دارند و کیفیت اجرای آن ها مستقیماً بر عملکرد سقف اثر می گذارد.

این سیستم به دلیل سرعت اجرا و وزن مناسب، در بسیاری از پروژه های شهری کاربرد گسترده دارد.

سقف عرشه فولادی

عرشه فولادی یکی از صنعتی ترین روش های اجرای سقف است که سرعت بسیار بالایی دارد. ورق های فولادی نقش قالب ماندگار را ایفا می کنند و پس از بتن ریزی، مقطع مرکب تشکیل می شود.

کاهش نیاز به قالب بندی سنتی و ایمنی بیشتر در اجرا از مهم ترین دلایل محبوبیت این سیستم است.

سقف طاق ضربی

این سیستم سنتی امروزه بیشتر در پروژه های بازسازی دیده می شود. هرچند اجرای آن ساده است، اما وزن زیاد و عملکرد ضعیف در برابر زلزله باعث شده استفاده از آن در ساختمان های جدید محدود شود.

سقف کرومیت

کرومیت نوعی سقف تیرچه فولادی با جان باز است که امکان بتن ریزی بدون شمع بندی را فراهم می کند. این ویژگی باعث افزایش سرعت اجرا و کاهش هزینه های کارگاهی می شود.

مقایسه فنی سقف های بتنی و فلزی

مقایسه وزن مرده و باربری

به طور کلی سقف های فلزی مرکب وزن کمتری نسبت به بسیاری از سیستم های بتنی دارند، اما دال های مجوف بتنی می توانند به وزن های رقابتی دست یابند. انتخاب میان آن ها به نیاز پروژه و ظرفیت باربری مورد انتظار بستگی دارد.

مقایسه سرعت اجرا

سیستم های فلزی به دلیل ماهیت صنعتی و حذف برخی مراحل قالب بندی، معمولاً سریع تر اجرا می شوند. در مقابل، سقف های بتنی یکپارچه زمان بیشتری نیاز دارند اما ممکن است در برخی پروژه ها به دلیل هماهنگی با اسکلت بتنی انتخاب شوند.

مقایسه هزینه ها

هزینه نهایی تابعی از قیمت مصالح، دستمزد، زمان اجرا و شرایط پروژه است. گاهی سیستمی که در نگاه اول ارزان تر به نظر می رسد، به دلیل زمان اجرای طولانی تر هزینه کل بیشتری ایجاد می کند.

عملکرد در برابر زلزله

وزن کمتر معمولاً به معنای نیروی لرزه ای کمتر است، اما صلبیت دیافراگم و جزئیات اتصال نیز نقش تعیین کننده دارند. بنابراین نمی توان تنها بر اساس جنس سقف درباره عملکرد لرزه ای قضاوت کرد.

معیارهای انتخاب بهترین نوع سقف

نوع کاربری ساختمان

کاربری اداری، مسکونی یا صنعتی هرکدام نیازهای متفاوتی از نظر بارگذاری، آکوستیک و انعطاف فضایی دارند. انتخاب سقف باید در راستای این نیازها انجام شود تا عملکرد بلندمدت سازه تضمین گردد.

دهانه ها و محدودیت های معماری

در پروژه هایی با دهانه های بزرگ یا نیاز به حذف ستون ها، سیستم های دال مجوف یا وافل می توانند گزینه های مناسب تری باشند. در مقابل، پلان های منظم با دهانه های متوسط معمولاً با سیستم های ساده تر اقتصادی تر اجرا می شوند.

شرایط اقلیمی و محیطی

در مناطق مرطوب یا خورنده، دوام مصالح و جزئیات محافظتی اهمیت بیشتری پیدا می کند. انتخاب سیستم سقف باید با در نظر گرفتن شرایط محیطی و هزینه نگهداری انجام شود.

دسترسی به مصالح و نیروی متخصص

گاهی بهترین سیستم از نظر فنی به دلیل نبود نیروی ماهر یا تجهیزات مناسب قابل اجرا نیست. واقع بینی در این مرحله از بروز مشکلات اجرایی جلوگیری می کند.

مزایا و معایب هر سیستم سقف به صورت خلاصه

هر سیستم سقف تعادلی میان وزن، هزینه، سرعت اجرا و عملکرد سازه ای ایجاد می کند. سیستم های بتنی معمولاً صلبیت و یکپارچگی بالایی دارند، در حالی که سیستم های فلزی سرعت اجرا و وزن کمتر را ارائه می دهند. انتخاب بهینه زمانی رخ می دهد که این عوامل در کنار شرایط خاص پروژه به صورت هم زمان بررسی شوند.

سوالات متداول
