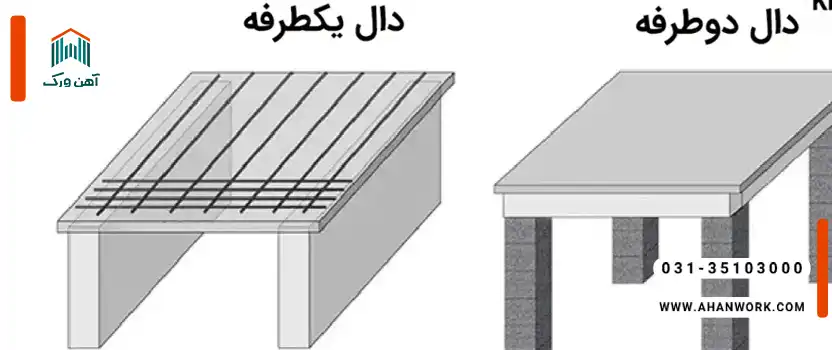

دال یکطرفه و دوطرفه چیست؟

دال در زبان مهندسی عمران به صفحه ای نسبتاً نازک و گسترده گفته می شود که معمولاً از بتن مسلح ساخته شده و به عنوان یکی از عناصر اصلی سیستم باربر در ساختمان عمل می کند. این عضو سازه ای، مرز بین طبقات را شکل می دهد و بستری برای شکل گیری فضاهای معماری فراهم می آورد. دال نه تنها سطحی برای حرکت و استقرار فراهم می کند، بلکه بخشی از پیکره مقاوم ساختمان است و در تعامل مستقیم با تیرها، ستون ها و دیوارهای باربر قرار دارد. در نگاه تحلیلی، دال را می توان عنصری صفحه ای دانست که تحت اثر بارهای گسترده خم می شود و رفتار آن وابسته به هندسه، شرایط تکیه گاهی و نحوه آرماتورگذاری است.

نوسانات قیمت آهن می تواند در انتخاب نوع سیستم سقف، به ویژه در مقایسه اقتصادی بین دال ها و سایر گزینه های سازه ای تأثیر قابل توجهی داشته باشد.

نقش دال در انتقال بارها

کارکرد اصلی دال، دریافت بارهای ثقلی مانند وزن خود، بارهای زنده، تجهیزات و گاهی بارهای جانبی منتقل شده از اجزای دیگر و هدایت آن ها به اعضای باربر پایین دست است. دال این بارها را به صورت توزیع شده دریافت کرده و از طریق خمش و برش به تیرها یا مستقیماً به ستون ها انتقال می دهد. نحوه توزیع تنش در دال به الگوی تکیه گاه ها و نسبت ابعاد دهانه وابسته است؛ به همین دلیل انتخاب نوع دال تأثیر مستقیمی بر مسیر انتقال نیرو و در نهایت بر ایمنی و اقتصاد سازه دارد. دال علاوه بر انتقال بار، در عملکرد دیافراگمی سازه نیز نقش دارد و می تواند در توزیع نیروهای جانبی میان المان های مقاوم مشارکت کند.

دال یکطرفه چیست؟

نحوه عملکرد دال یکطرفه

دال یکطرفه زمانی شکل می گیرد که رفتار خمشی آن عمدتاً در یک جهت غالب باشد. در این حالت، بارهای وارد بر دال بیشتر به سمت تکیه گاه های مقابل در همان راستا منتقل می شوند و خطوط خمش تقریباً موازی با دهانه کوتاه تر شکل می گیرند. به بیان ساده، دال مانند مجموعه ای از تیرهای باریک کنار هم عمل می کند که همگی در یک راستا خم می شوند. این رفتار زمانی رخ می دهد که نسبت طول به عرض دهانه بزرگ باشد یا تکیه گاه ها تنها در دو ضلع مقابل قرار داشته باشند.

ویژگی های اصلی دال یکطرفه

مشخصه بارز این نوع دال، تمرکز آرماتورهای اصلی در یک جهت است؛ جهتی که خمش غالب در آن رخ می دهد. ضخامت دال معمولاً بر اساس کنترل خیز و مقاومت خمشی تعیین می شود و طراحی آن نسبتاً ساده تر از دال دوطرفه است، زیرا الگوی توزیع نیرو قابل پیش بینی تر است. در این سیستم، آرماتورهای حرارتی یا توزیعی در جهت عمود بر میلگردهای اصلی قرار می گیرند تا از ترک های ناشی از جمع شدگی و تغییرات دما جلوگیری شود.

موارد کاربرد دال یکطرفه

این نوع دال در ساختمان هایی که دهانه ها کشیده و بارگذاری یکنواخت است بسیار رایج است. در پارکینگ ها، راهروها، ساختمان های مسکونی با دهانه های مستطیلی و سازه هایی که تیرهای میانی به خوبی می توانند بار را دریافت کنند، دال یکطرفه انتخابی اقتصادی و کارآمد محسوب می شود. در پروژه هایی که سرعت اجرا و سادگی قالب بندی اهمیت دارد نیز استفاده از این سیستم متداول است.

مزایا و معایب دال یکطرفه

سادگی تحلیل و اجرا، مصرف کمتر آرماتور در مقایسه با برخی سیستم های دیگر و نیاز کمتر به قالب بندی پیچیده از مهم ترین مزایای این دال است. در مقابل، محدودیت در پوشش دهانه های بزرگ و تمرکز تنش در یک جهت می تواند باعث افزایش ضخامت یا نیاز به تیرهای بیشتر شود که از دید معماری گاهی محدودکننده است.

در طراحی دال های بتنی، بررسی دقیق قیمت میلگرد نقش مهمی در برآورد هزینه نهایی و تصمیم گیری درباره نوع آرماتورگذاری ایفا می کند.

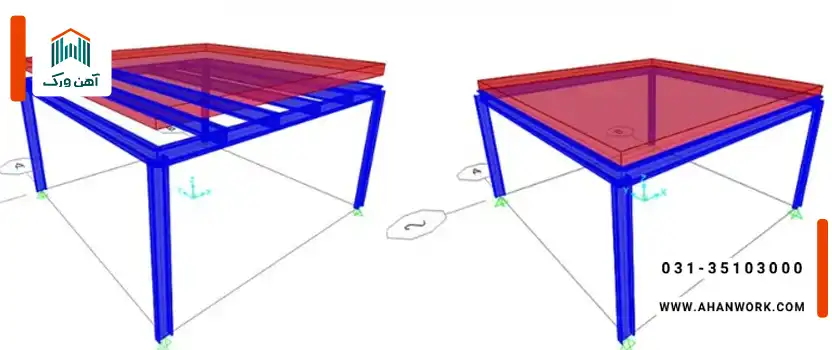

دال دوطرفه چیست؟

نحوه عملکرد دال دوطرفه

در دال دوطرفه، صفحه بتنی در هر دو راستا در انتقال بار مشارکت می کند. خطوط خمش در دو جهت متقاطع شکل می گیرند و بار به چهار طرف یا به مجموعه ای از ستون ها منتقل می شود. این رفتار باعث توزیع یکنواخت تر تنش ها در سطح دال شده و امکان پوشش دهانه های بزرگ تر را فراهم می کند. چنین سیستمی زمانی شکل می گیرد که نسبت ابعاد دهانه به یکدیگر نزدیک باشد یا دال در چهار ضلع خود تکیه گاه داشته باشد.

ویژگی های اصلی دال دوطرفه

در این دال، آرماتورهای اصلی در هر دو جهت قرار می گیرند و شبکه ای متقاطع از میلگردها ایجاد می شود. ضخامت معمولاً کمتر از دال یکطرفه با دهانه مشابه است، زیرا مشارکت دو جهته باعث افزایش سختی خمشی می شود. این سیستم از نظر رفتار سازه ای پیچیده تر است و طراحی آن نیازمند تحلیل دقیق تری از توزیع لنگرها و برش پانچ است، به ویژه زمانی که دال مستقیماً روی ستون ها تکیه دارد.

موارد کاربرد دال دوطرفه

در ساختمان های اداری، تجاری و فضاهای باز با دهانه های تقریباً مربعی، این نوع دال انتخابی مطلوب است. در سازه هایی که حذف تیرها برای ایجاد سقف صاف و افزایش انعطاف معماری اهمیت دارد، دال دوطرفه به ویژه در قالب دال تخت یا وافل کاربرد گسترده ای پیدا می کند.

مزایا و معایب دال دوطرفه

توانایی پوشش دهانه های بزرگ تر، توزیع یکنواخت نیرو و کاهش نیاز به تیرهای میانی از مزایای مهم این سیستم است. با این حال، پیچیدگی طراحی، نیاز به کنترل دقیق برش پانچ و افزایش هزینه قالب بندی یا آرماتوربندی می تواند از چالش های آن باشد.

تغییرات بازار و روند قیمت تیرآهن نیز به طور غیرمستقیم بر انتخاب سیستم سازه ای و مقایسه آن با سقف های دالی اثرگذار است.

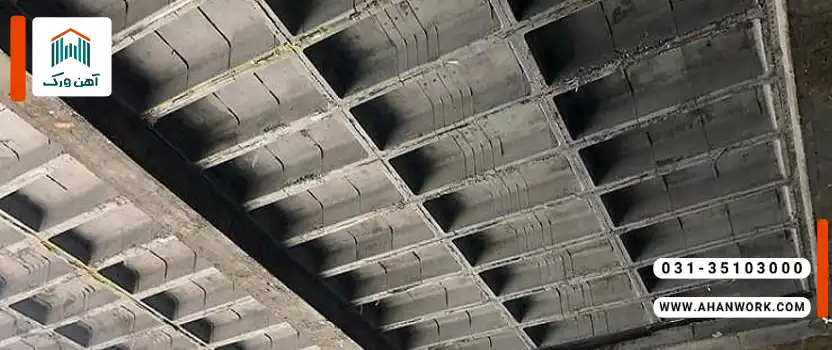

تفاوت دال یکطرفه و دوطرفه

تفاوت در نحوه انتقال بار

در دال یکطرفه، مسیر اصلی انتقال بار در یک راستا تعریف می شود و تکیه گاه ها در دو ضلع مقابل بیشترین سهم را در دریافت نیرو دارند. در مقابل، دال دوطرفه بار را به صورت همزمان در دو جهت پخش می کند و همین موضوع باعث کاهش تمرکز تنش و افزایش کارایی سازه ای می شود.

تفاوت در آرماتورگذاری

الگوی آرماتورگذاری در دال یکطرفه عمدتاً خطی و در یک جهت غالب است، در حالی که در دال دوطرفه شبکه ای از میلگردها در دو راستا ایجاد می شود. این تفاوت نه تنها بر مقدار مصرف فولاد اثر می گذارد، بلکه بر جزئیات اجرایی، فاصله میلگردها و نحوه مهار آن ها نیز تأثیر مستقیم دارد.

تفاوت در هزینه و اجرا

از نظر اقتصادی، دال یکطرفه معمولاً در دهانه های کشیده مقرون به صرفه تر است زیرا طراحی و اجرای ساده تری دارد. دال دوطرفه با وجود مصرف بیشتر فولاد و نیاز به کنترل های اجرایی دقیق تر، در دهانه های متعادل می تواند به دلیل کاهش تعداد تیرها و بهبود عملکرد سازه ای، گزینه ای رقابتی باشد.

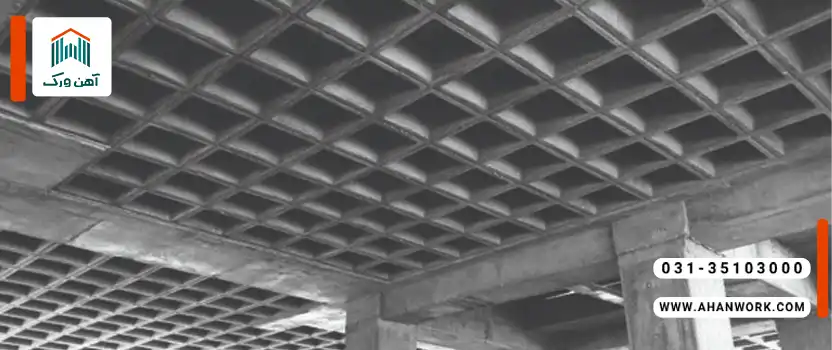

معیار تشخیص یکطرفه یا دوطرفه بودن دال

نسبت طول به عرض دهانه

یکی از مهم ترین شاخص ها برای تشخیص نوع رفتار دال، نسبت ابعاد دهانه است. هرچه این نسبت بزرگ تر باشد، تمایل دال به رفتار یکطرفه بیشتر می شود زیرا خمش در جهت کوتاه تر غالب خواهد بود. زمانی که ابعاد به یکدیگر نزدیک باشند، توزیع نیرو در هر دو جهت رخ داده و دال رفتار دوطرفه از خود نشان می دهد.

شرایط تکیه گاهی

نحوه قرارگیری تکیه گاه ها نیز نقش تعیین کننده ای دارد. دالی که تنها در دو ضلع مقابل مهار شده باشد، حتی با نسبت ابعاد متعادل نیز تمایل به رفتار یکطرفه دارد. در مقابل، وجود تکیه گاه در چهار ضلع یا تکیه مستقیم بر ستون ها، زمینه را برای مشارکت دو جهته در انتقال بار فراهم می کند و رفتار دال را به سمت دوطرفه سوق می دهد.
